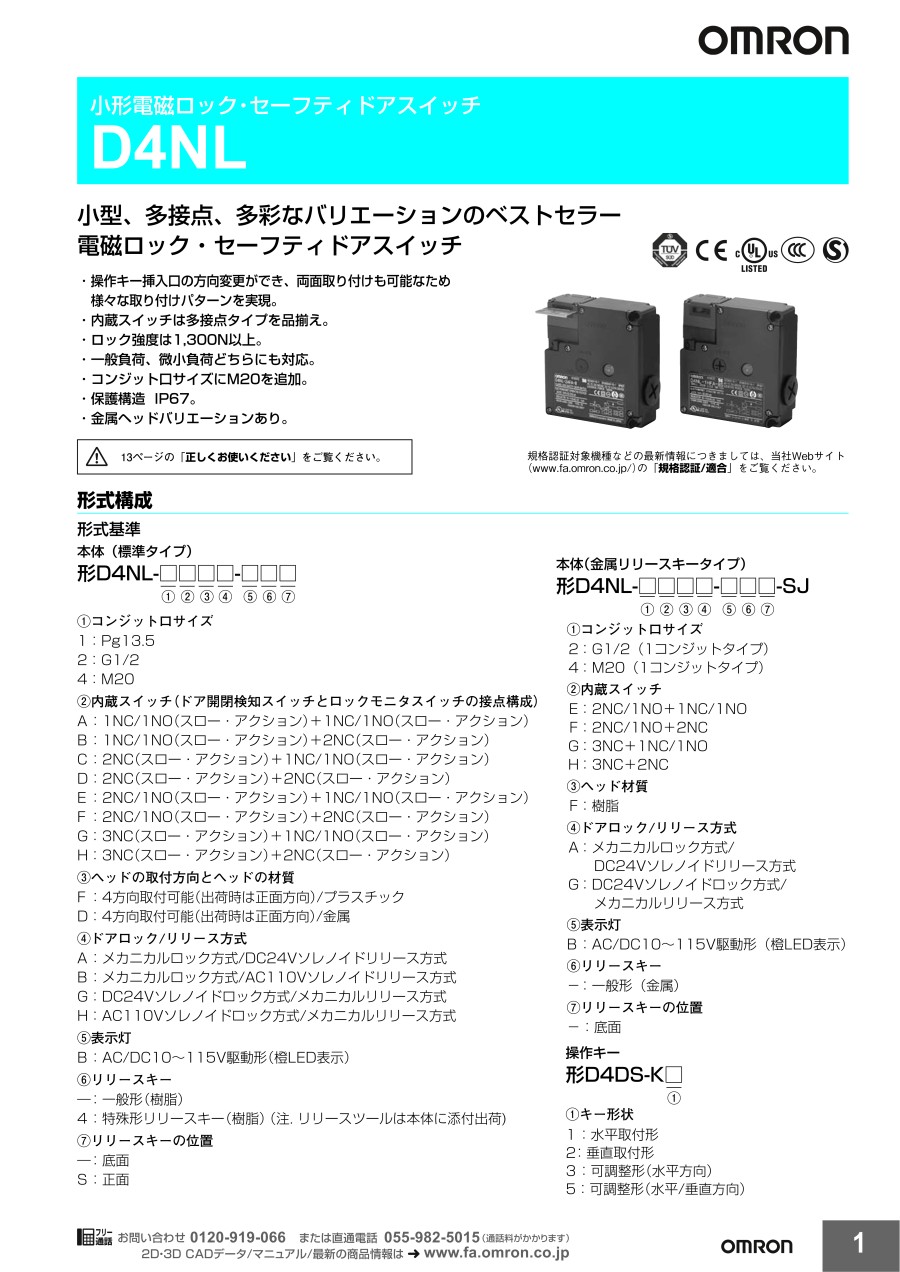

小形電磁ロック・セーフティドアスイッチ D4NL

外形図

注1.上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
   2.2極以上（2NC、2NC/1NO、3NC）の接点のON/OFF動作の同時性にはバラツキがありますので、ご使用の際にはご確認願います。

製品仕様

構造

性能

インターロックのタイプ		タイプ2（EN ISO 14119）
コード化レベル		Low level coded（EN ISO 14119）
保護構造*1		IP67（EN60947-5-1）
耐久性*2	機械的	100万回以上
	電気的	50万回以上（AC250V 3A、抵抗負荷時）*3
許容操作速度		0.05～0.5m/s
許容操作頻度		最大30回/min
直接開路動作カ*4		最小60N（EN60947-5-1）
直接開路動作までの動き*4		最小10mm（EN60947-5-1）
ロック強度（Fzh） *5		最小1,300N
接触抵抗		25mΩ以下（1接点当たり）
最小適用負荷*6		DC5V 1mA 抵抗負荷（N水準 参考値）
定格絶縁電圧（Ui）		300V（EN60947-5-1）
定格周波数		50/60Hz
感電保護クラス		Class II （二重絶縁）
汚染度（使用環境）		汚染度3（EN60947-5-1）
インパルス耐電圧 （Uimp）（EN60947-5-1）	同極端子間	2.5kV
	異極端子間	4kV
	各端子と非充電金属部間	6kV
絶縁抵抗		100MΩ以上（DC500Vメガにて）
接点ギャップ		最小2×2mm
振動	誤動作	10～55Hz 片振幅0.75mm
衝撃	耐久	1,000m/s2以上
	誤動作	100m/s2 以上
条件付き短絡電流		100A（EN60947-5-1）
定格開放熱電流（Ith）		10A（EN60947-5-1）
使用周囲温度		-10～+55℃（ただし、氷結しないこと）
使用周囲湿度		95%RH以下
質量		約370g（形D4NL-1AFA-B）

注1.上記は初期における値です。
   2.スイッチの接点は一般負荷と微小負荷共用ですが、一度負荷を開閉した接点に、さらに容量の小さい負荷を接続して使用することはできません。
      接点表面が荒れて、接触信頼性が損なわれる恐れがあります。
*1.  この保護構造は規格（EN60947-5-1）に基づくテスト法によるものであり、実使用環境、使用条件によるシール性は事前にご確認ください。
      スイッチ・ボックス本体については、埃や水などの浸入から保護されていますが、ヘッド部の操作キー挿入口へは切粉や水・薬品などがかからない箇所でご使用ください。
      早期摩耗、破損、故障などの原因となります。
*2.  耐久性の条件は、周囲温度5～35℃、周囲湿度40～70%RHの時のものです。
*3.  AC250V 3Aを2回路以上通電しないでください。
*4.  安全にご使用いただくために必ず確保をお願いします。
*5.  EN ISO14119の評価方法による。
*6.  この値は開閉頻度、環境条件、信頼性水準などにより変わることがあります。事前に実負荷にてご確認願います。
