小形セーフティ・ヒンジドアスイッチ【D4NH】

外形図

D4NH-1□AS／D4NH-2□AS／D4NH-4□AS

D4NH-1□BC／D4NH-2□BC／D4NH-4□BC

D4NH-6□BC

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 2極以上（2NC、2NC／1NO、3NC）の接点開路・閉路動作の同時性にはバラツキがありますので、ご使用の際にはご確認願います。

製品仕様

■性能

• 注1. 上記は初期における値です。
• 注2. 一度負荷を開閉した接点に、さらに容量の小さい負荷を接続して使用することはできません。
  接点表面が荒れて、接触信頼性が損なわれる恐れがあります。

• *1. この保護構造は規格（EN60947-5-1）に基づくテスト法によるものであり、実使用環境、使用条件によるシール性は事前にご確認ください。
  スイッチ・ボックス本体については、埃や油水などの侵入から保護されていますが、ヘッド部の操作キー挿入口へは切粉や油水・薬品などがかからない箇所でご使用ください。早期摩耗、破損、故障などの原因となります。
• *2. 耐久性の条件は、周囲温度+5～+35℃、周囲湿度40～70%RHの時のものです。
• *3. AC250V 3Aを2回路以上通電しないでください。
• *4. 安全にご使用いただくために必ず確保をお願いします。
• *5. この値は開閉頻度、環境条件、信頼性水準などにより変わることがあります。事前に実負荷にてご確認願います。

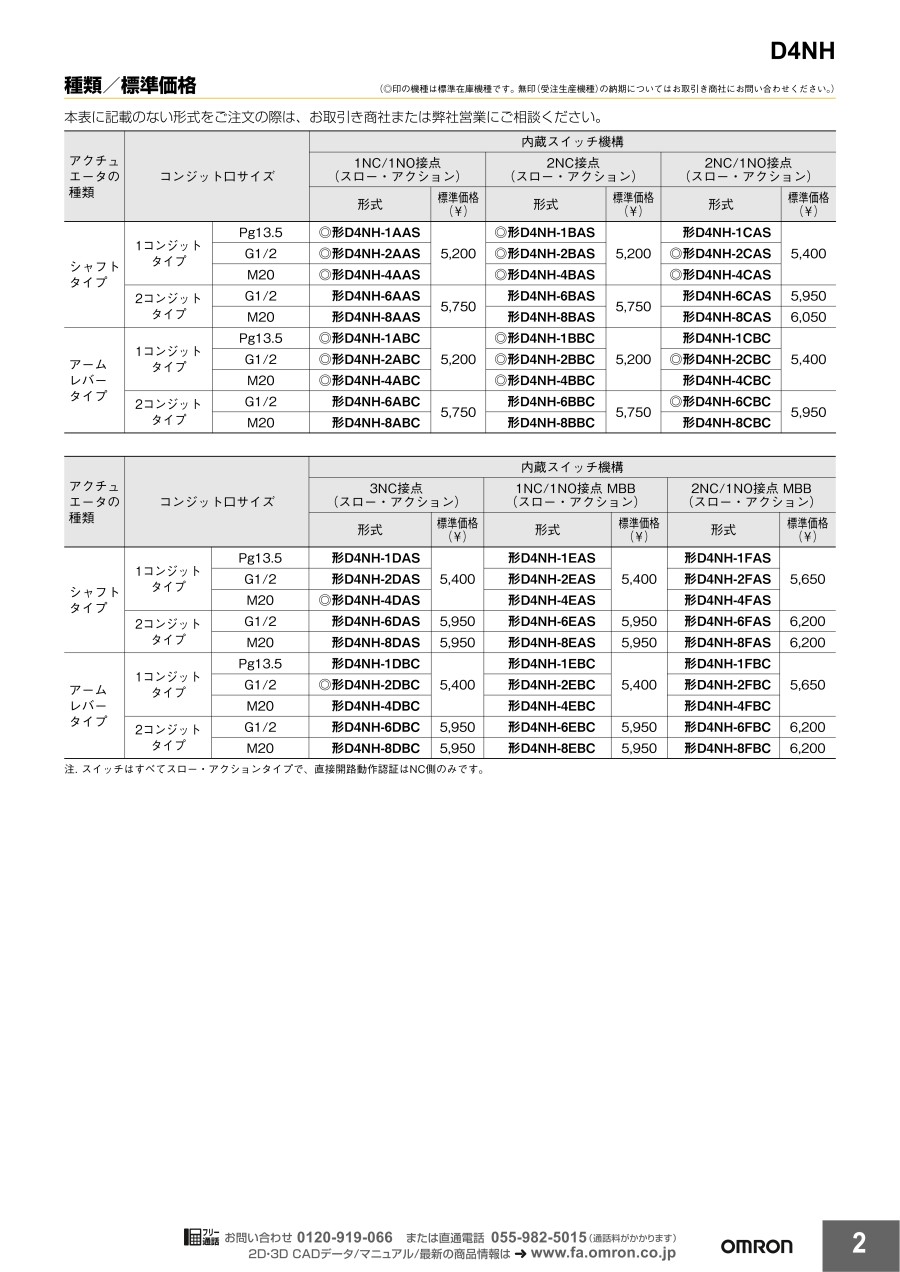

■種類

■安全規格認証定格

TÜV（EN60947-5-1）

注. 短絡保護装置として、IEC60269適合の10Aヒューズ形glまたは形gGをご使用ください。本体にはこのヒューズは内蔵されていません。

UL／CSA（UL508、CSA C22.2 No.14）

■形式と接点構成

注. 端子番号はEN50013、接触形式はEN60947-5-1による。
*MBB接点とは・・・メイク・ビフォア・ブレイク（Make Before Break）接点の略称で、常閉接点（NC）が開路する前に常開接点（NO）が閉路するオーバーラップ機構を持った接点です。

■直接開路動作機構

■動作特性

使用例

アームレバータイプの使用例

●センター取り付けの場合
出荷時のアームレバーは、センター取り付けになっています。注）アームレバーが90°以上回転しないように設置願います。

●レフト取り付けの場合
ねじとアームレバーをはずし、アームレバーを左側に取り付け、ねじで固定します。注）アームレバーが180°以上回転しないように設置願います。

●ライト取り付けの場合
ねじとアームレバーをはずし、アームレバーを右側に取り付け、ねじで固定します。注）アームレバーが180°以上回転しないように設置願います。

選定サポート情報

注意・禁止事項

注意・禁止事項

稀に感電の恐れがあります。金属製ケーブルグランド、金属配管は使用しないでください。

安全上の要点

• 油中、水中での使用や常時水、油がかかる環境では使用しないでください。内部に水や油が浸入する恐れがあります。（本スイッチの保護構造IP67とは、一定時間水中に放置した後の水の浸入を確認するものです）
• 配線作業後は必ずカバーを取り付けてご使用ください。また、カバーを開けた状態で通電しないでください。感電の恐れがあります。
• 一般負荷（AC250V、3A）の開閉は、2回路以上同時に行わないでください。絶縁機能が低下する恐れがあります。

使用上の注意

●取りつけ方法
適正締めつけトルク

• ねじのゆるみは早期故障の原因となりますので、各部の適正トルクにて締付けてください。

•  電動ドライバなどを使用して、ねじを押さえ付けながら緩める際には、ねじ山の噛み合いが外れた状態で、さらにねじ緩め方向の回転を続けないでください。ねじ空回りの原因となります。
