セーフティ・ドアスイッチ D4BS
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 832円～6,091円
- 税込単価
- 915円～6,700円
工作機械などの防護扉を開けた時、専用操作キーにより接点を直接開路し、制御回路を...
詳細情報を確認する- 種類
- ドアスイッチ
- ドアスイッチ 種類
- 電磁ロックドアスイッチ
- 保護構造
- IP67
- AC定格電圧 (v)
- 480 / 600 / 120 / 240
- 機械的寿命 (万回)
- 100
- 機械的動作頻度 (回/min以下)
- 30
- 使用温度範囲 (℃)
- -40～80
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
1コンジットタイプ
注1.上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
2.2NCの接点ON/OFF動作の同時性にはバラツキがありますので、ご使用の際にはご確認願います。
* コンジット□サイズ
形D4BS-1□FS:Pg13.5
形D4BS-2□FS:G1/2
形D4BS-4□FS:M20
操作キー
製品仕様
構造
性能
| インターロックのタイプ | タイプ2（EN ISO 14119） | |
|---|---|---|
| コード化レベル | Low level coded（EN ISO 14119） | |
| 保護構造*1 | IP67（EN60947-5-1） | |
| 耐久性*2 | 機械的 | 100万回以上 |
| 電気的 | 50万回以上（AC250V 10A 抵抗負荷） | |
| 許容操作速度 | 0.1～0.5m/s | |
| 許容操作頻度 | 最大30回/min | |
| 直接開路動作カ*3 | 最小19.61N（EN60947-5-1） | |
| 直接開路動作までの動き*3 | 最小20mm（EN60947-5-1） | |
| 接触抵抗 | 25mΩ以下 | |
| 定格絶縁電圧（Ui） | 600V（EN60947-5-1） | |
| 定格周波数 | 50/60Hz | |
| 感電保護クラス | Class I （アース端子付き） | |
| 汚染度（使用環境） | 3（EN60947-5-1） | |
| インパルス耐電圧 （Uimp）（EN60947-5-1） | 同極端子間 | 4kV |
| 異極端子間 | ||
| 各端子とアース間 | ||
| 絶縁抵抗 | 同極および異極端子間、各端子とアース間、各端子と非充電金属部間100MΩ以上（DC500Vメガにて） | |
| 接点ギャップ | 最小2×2mm | |
| 振動 | 誤動作 | 10～55Hz 片振幅0.65mm |
| 衝撃 | 耐久 | 1,000m/s2以上（IEC68-2-27） |
| 誤動作 | 300m/s2以上（IEC68-2-27） | |
| 条件付き短絡電流 | 100A（EN60947-5-1） | |
| 定格密閉熱電流（Ithe） | 20A（EN60947-5-1） | |
| 使用周囲温度 | -40～+80℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 95%RH以下 | |
| 質量 | 約285g（形D4BS-15FSの場合） | |
注.上記は初期における値です。
*1. この保護構造は規格（EN60947-5-1）に基づくテスト法によるものであり、実使用環境、使用条件によるシール性は事前にご確認ください。
スイッチ・ボックス本体については、埃や水などの浸入から保護されていますが、ヘッド部の操作キー挿入口へは切粉や水・薬品などがかからない箇所でご使用ください。
早期摩耗、破損、故障などの原因となります。
*2. 耐久性の条件は、周囲温度5～35℃、周囲湿度40～70%RHの時のものです。
*3. 安全にご使用いただくために必ず確保をお願いします。
詳細情報
基本情報
工作機械などの防護扉を開けた時、専用操作キーにより接点を直接開路し、制御回路をしゃ断。
【特長】
・CEマーキング適合に対応するEN（TÜV）規格取得
・UL、CSAの認証を取得
・直接開路動作機構（NC接点側のみ）により、防護カバー開扉時にスイッチの接点を開離
・EN規格の直接開路動作認証はスイッチに→マークで表示
・専用操作キーにより、誤操作や偽操作を防止
・-40～+80℃と広範囲な温度仕様
・スイッチボックス部の保護構造はIP67認証（EN60947-5-1）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

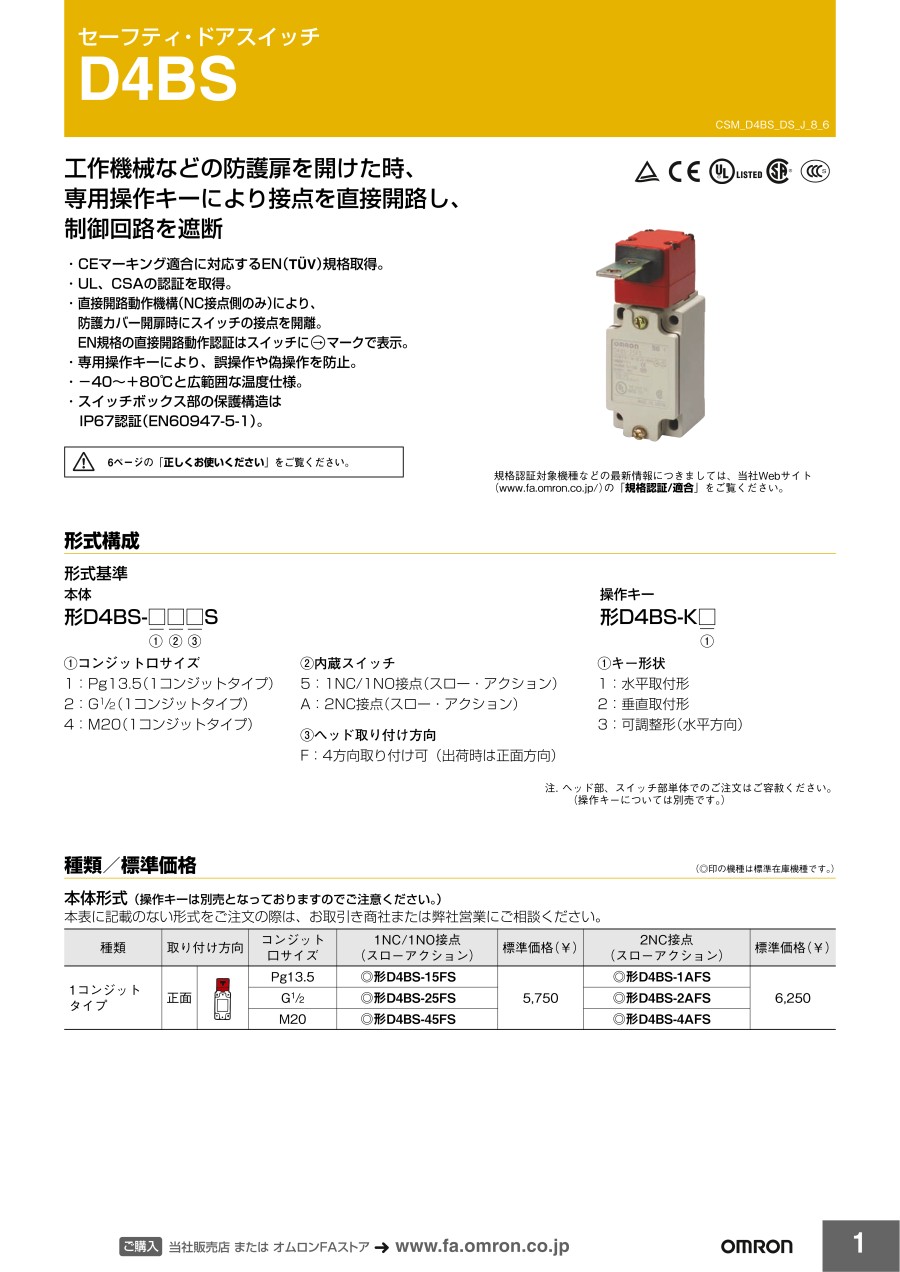

カタログ
