スリムタイプセーフティ・ドアスイッチ D4GS-N

外形図

本体

注1.上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。（ ）寸法は参考値です。
   2.2極以上（2NC、2NC/1NO. 3NC）の接点ON/OFF動作の同時性にはバラツキがありますので、ご使用の際にはご確認願います。

操作キー

注.上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。（ ）寸法は参考値です。

製品仕様

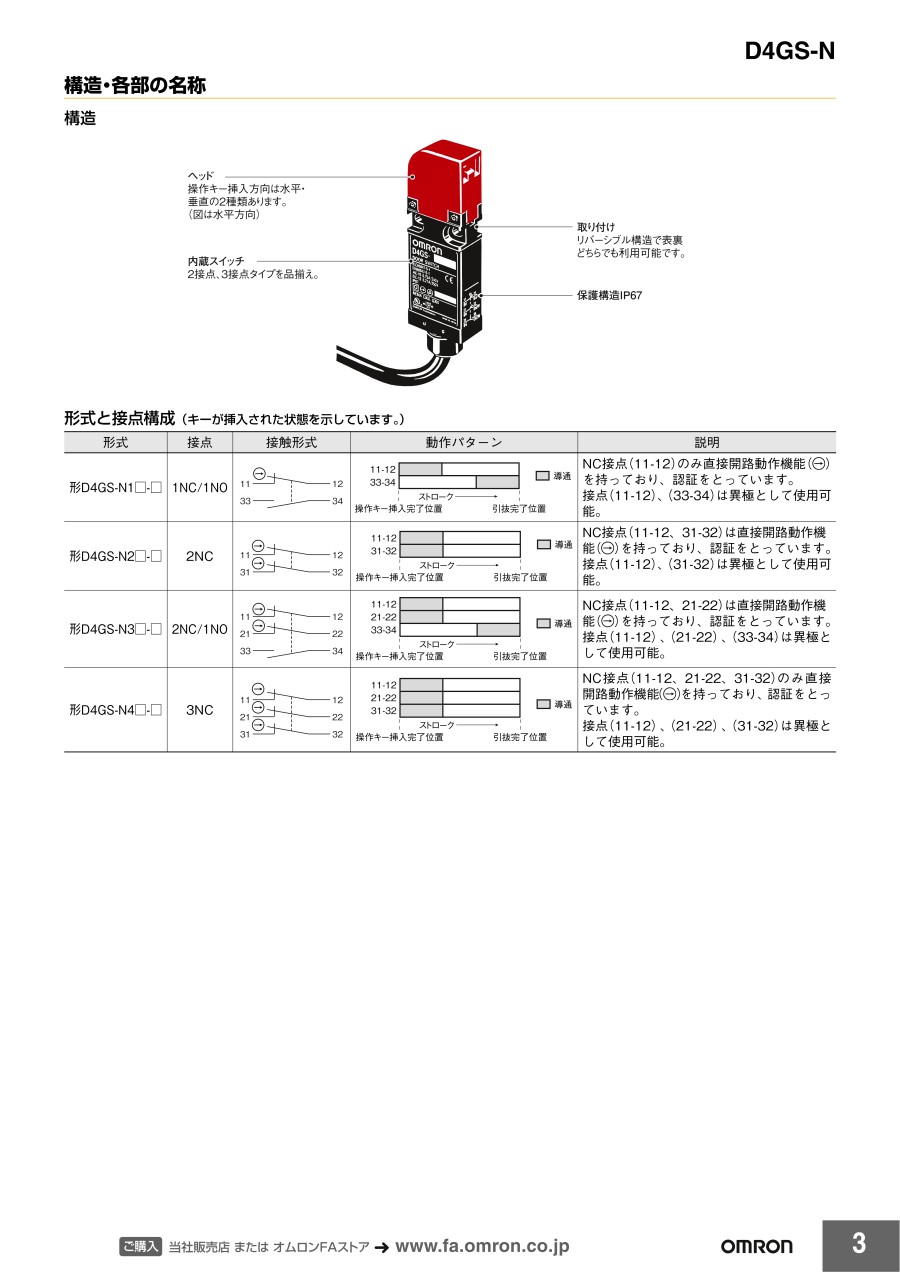

構造

性能

インターロックのタイプ		タイプ2（EN ISO 14119）
コード化レベル		Low level coded （EN ISO 14119）
保護構造*1		IP67（EN60947-5-1）
耐久性*2	機械的	100万回以上
	電気的	10万回以上（AC125V 1A抵抗負荷）* 3
許容操作速度		0.1～0.5m/s
許容操作頻度		最大30回/min
直接開路動作カ*4		最小60N
直接開路動作までの動き*4		最小10mm
接触抵抗		300mΩ以下（ケーブル1m付き）  500mΩ以下（ケーブル3m付き）  700mΩ以下（ケーブル5m付き）
最小適用負荷*5		DC24V 4mA抵抗負荷（N水準 参考値）
定格絶縁電圧（Ui）		250V
定格周波数		50/60Hz
感電保護クラス		ClassII（二重絶縁）
汚染度（使用環境）		汚染度3（EN60947-5-1）
インパルス耐電圧 （Uimp）（EN60947-5-1）	同極端子間	2.5kV
	異極端子間	4kV
	各端子と非充電金属部間	6kV
絶縁抵抗		同極および異極端子間、各端子と非充電金属部間100MΩ以上（DC500Vメガにて）
接点ギャップ		最小2×2mm
振動	誤動作	10～55Hz 片振幅0.35mm
衝撃	耐久	1,000m/s2 以上
	誤動作	300m/s2 以上
条件付き短絡電流		100A（EN60947-5-1）
定格開放熱電流（Ith）		2.5A（EN60947-5-1）
使用周囲温度		-30～+70℃（ただし、氷結しないこと）
使用周囲湿度		95%RH以下
ケーブル		UL2464 No.22AWG  仕上り外径φ7.2mm
質量		約120g（形D4GS-N1Rケーブル1m付きの場合）

注1.上記は初期における値です。
   2.スイッチの接点は一般負荷と微小負荷共用ですが、一度負荷を開閉した接点に、さらに容量の小さい負荷を接続して使用することはできません。
      接点表面が荒れて、接触信頼性が損なわれる恐れがあります。
*1.  この保護構造は規格（EN60947-5-1）に基づくテスト法によるものであり、実使用環境、使用条件によるシール性は事前にご確認ください。
      スイッチ・ボックス本体については、埃や水などの浸入から保護されていますが、ヘッド部の操作キー挿入口へは切粉や水・薬品などがかからない箇所でご使用ください。
      早期摩耗、破損、故障などの原因となります。
*2.  耐久性の条件は、周囲温度5～35℃、周囲湿度40～70%RHの時のものです。
*3.  AC125V 1Aを2回路以上通電しないでください。
*4.  安全にご使用いただくために必ず確保をお願いします。
*5.  微小負荷における参考値です。
      この値は開閉頻度、環境条件、信頼性水準などにより変わることがあります。事前に実負荷にてご確認願います。
