ピラニ真空計 GP-Gシリーズ
- 通常単価(税別)
- 11,095円～199,975円
- 税込単価
- 12,205円～219,973円
ピラニ真空計のスタンダード・GP-Gシリーズ。手軽に低真空領域の圧力が測定出来...
詳細情報を確認する- センサ・モニタ構造
- 分離形・コネクタ接続
- 材質
- 測定子フィラメント/白金（Pt）
- 数量/セット
- 1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

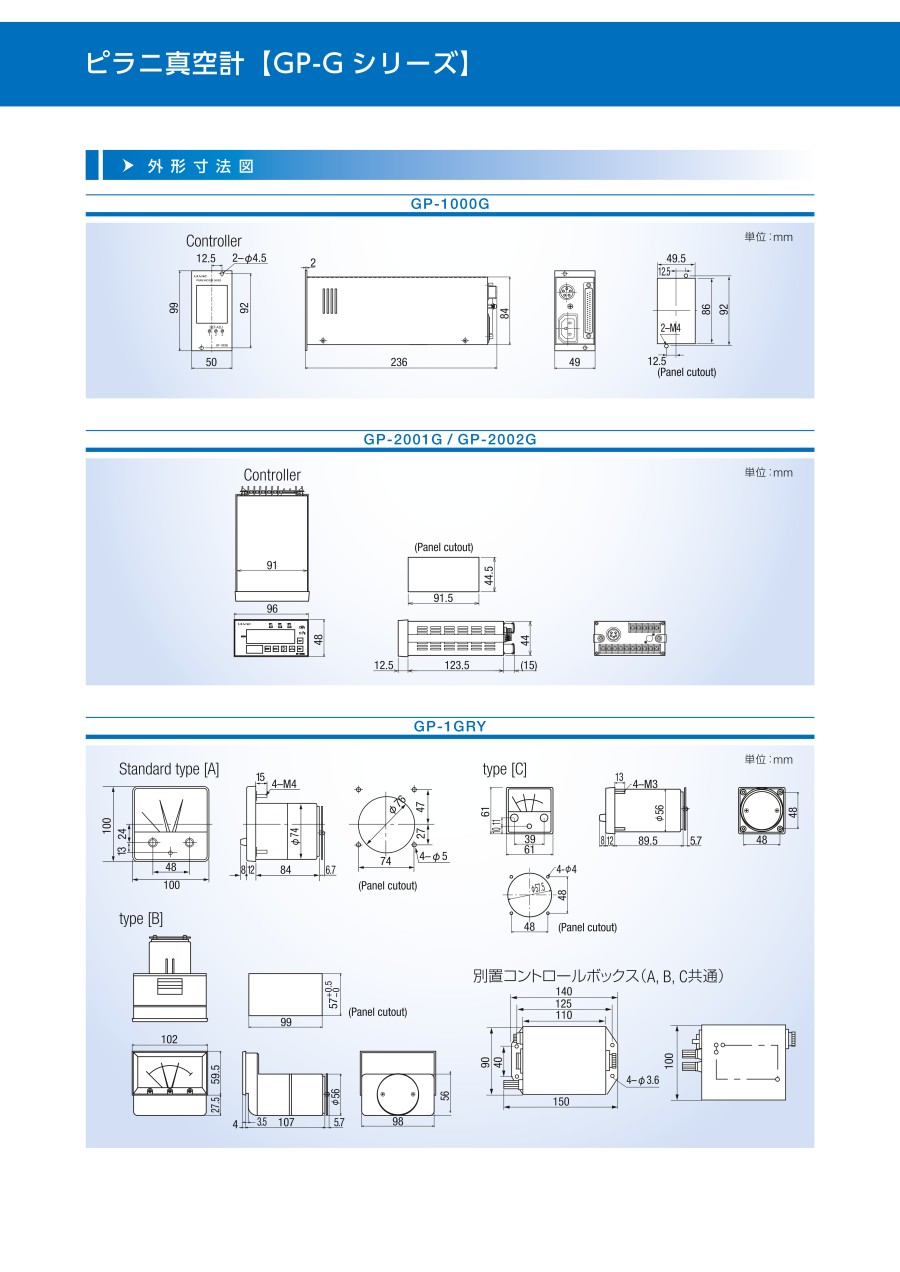

外形図
GP-1000G
GP-2001G
測定子
WP-01
WP-02
WP-03
WP-16
GP-1GRY
GP-1G
製品仕様
| 型式 | GP-1000G | GP-2001G | GP-1GRY（A） | GP-1G | |
|---|---|---|---|---|---|
| 測定圧力範囲 | 0.4～2700㎩ | 0.4～3000㎩ | 0.4～2700㎩ | ||
| 圧力単位 | ㎩ | ㎩/K㎩ | ㎩ | ||
| 測定箇所 | 1 | ||||
| 測定精度 | 4.0×10-1～1.0×101㎩：±50% 1.0×101～5.1×101㎩：±30% 5.1×101～7.6×102㎩：±15% 7.6×102～1.0×103㎩：±30% 1.0×103～2.7×103㎩：±50% | 0.4～10㎩：±50% 10～50㎩：±30% 51～760㎩：±15% 760～1000㎩：±30% 1000～3000㎩：±50% | 直読目盛換算フルスケール100%の±3%以内 | ||
| 表示 | デジタル表示・仮数部2桁 指数部1桁（LCD表示） | デジタル表示・4.5桁 デジタル表示・4.5桁 | アナログ表示 | ||
| 表示サンプリング時間 | 200㎳ | 100㎳ | - | ||
| 測定値出力 | （1）0～10Vリニア出力 1.0×103.㎩ f.s. （2）0～10Vリニア出力 1.0×102㎩ f.s. （3）疑似log出力 各レンジ1V | DC1.5～11.5V （測定範囲外も含む） （1）Lin 0 出力0～10V：0～3000㎩ （2）Lin 1 出力0～10V：0～1000㎩ （3）Lin 2 出力0～10V：0～100㎩ | DC 0～10㎷ 非線形出力 | ||
| セットポイント | 3点；リレー接点出力 （トランスファー型） AC100V 0.5A Max | 3点；トランジスタ出力 （オープンコレクタ） DC24V 50㎃ Max | 2点；リレー接点出力 （トランスファー型） AC100V 0.5A Max | - | |
| シリアル通信/デジタル出力 | RS232C/BCD出力 | - | |||
| 使用温度範囲 | 10～40℃ | ||||
| 電源電圧 | AC100V～240V | ||||
| 10VA | |||||
| 外形寸法 W×D×H | mm | 50×236×99 | 96×136×48 | コントロール： 90×140×100 メータ（A-TYPE）： 100×111×100 | 100×130×100 |
| 質量 | kg | コントロール部：1.0 | コントロール部：0.4 | コントロール：1.0 メータ（A-TYPE）：0.7 | メータ：0.7 |
| 付属品 | 電源ケーブル、 | 3m×1 | 3m×1 | 3m（コントロール一体） | |
| 入出力用コネクタ | 1 | - | |||
| 検出ユニット | 1（GP-H） | ||||
| 取扱説明書 | 1 | ||||
| 測定子 | 1 | ||||
| 測定子ケーブル | 5m×1 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
199,975円 ( 219,973円 ) | 1日目 |
190,883円 ( 209,971円 ) | 1日目 |
191,337円 ( 210,471円 ) | 1日目 |
90,766円 ( 99,843円 ) | 在庫品1日目当日出荷可能 |
91,950円 ( 101,145円 ) | 在庫品1日目当日出荷可能 |
95,667円 ( 105,234円 ) | 在庫品1日目当日出荷可能 |
144,024円 ( 158,426円 ) | 在庫品1日目当日出荷可能 |
144,401円 ( 158,841円 ) | 在庫品1日目当日出荷可能 |
185,671円 ( 204,238円 ) | 在庫品1日目当日出荷可能 |
11,095円 ( 12,205円 ) | 在庫品1日目当日出荷可能 |
11,638円 ( 12,802円 ) | 在庫品1日目当日出荷可能 |
11,968円 ( 13,165円 ) | 在庫品1日目当日出荷可能 |
20,423円 ( 22,465円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ピラニ真空計のスタンダード・GP-Gシリーズ。手軽に低真空領域の圧力が測定出来る用途の広い真空計です。また、セットポイント付では、各種インターロックや排気シーケンスのコントロールにも利用できます。
【特長】
・低真空領域の測定が可能。気体の熱伝導を利用した定温度型ピラニ真空計
・測定子の互換性あり。WPシリーズの測定子を採用
・フィラメント材には耐食性に富んだ白金を採用
・測定値出力信号。圧力はDC0～10VのLog出力の標準装備（GP-1000G）
・デジタル出力標準装備。BCD出力の標準装備（GP-1000G）
・シリアル通信仕様。RS232C通信が標準装備（GP-1000G）
・制御出力信号。セットポイント2点（GP-1GRY）、3点（GP-1000G/GP-2001G）の出力可能
・見やすいLED表示。4.5桁表示（GP-2001G）
・DIN規格を採用。コンパクトサイズの96×48DIN規格（GP-2001G）
【用途】
・真空粗引系の圧力測定
・各種真空排気系の圧力モニタ
・真空応用機器のインターロック、シーケンス制御などの制御系に
・真空応用機器のプロセス制御
