未確定：候補が5型番あります。

フランジサイズ（呼び）
~mm
タイプ
~mm
- NW-F
出荷日
- すべて
- 5日以内

コンサス

サニタリー継手 NW-F 真空用NWフランジ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,012円～3,840円

税込単価: 2,213円～4,224円

真空用のフランジ。【特長】・ステンレス304／316L。・取り外しがクランプで...

フランジ形状
標準
フランジ種類
ロング
規格
NW/KF規格
同径・異径
同径
材質
ステンレス
材質詳細
SUS304
仕様
20

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

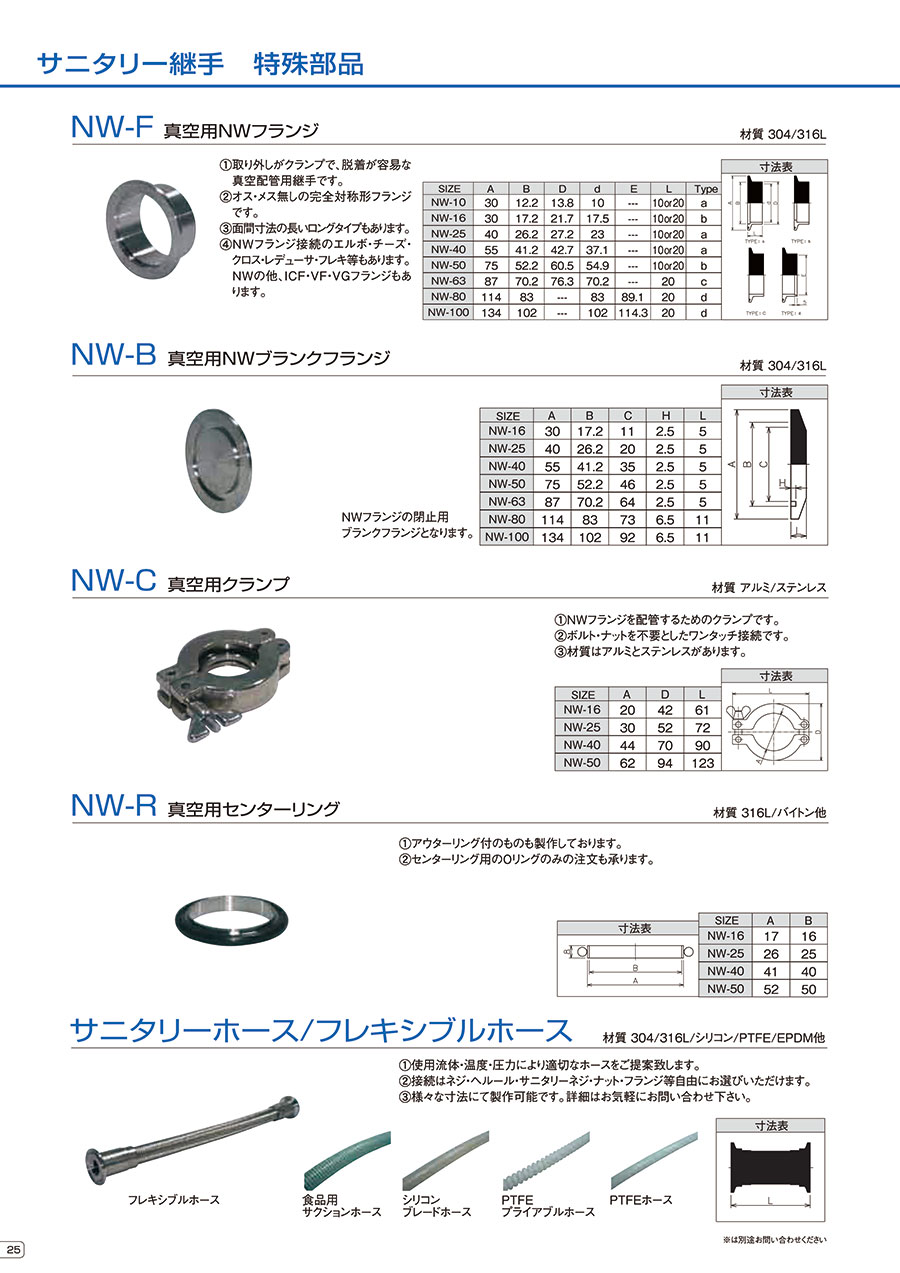

NW-F 真空用NWフランジ　寸法表

寸法図（a）

寸法図（b）

寸法図（c）

寸法図（d）

サイズ	A	B	D	d	E	L	Type
NW-10	30	12.2	13.8	10	-	10or20	a
NW-16	30	17.2	21.7	17.5	-	10or20	b
NW-25	40	26.2	27.2	23	-	10or20	a
NW-40	55	41.2	42.7	37.1	-	10or20	a
NW-50	75	52.2	60.5	54.9	-	10or20	b
NW-63	87	70.2	76.3	70.2	-	20	c
NW-80	114	83	-	83	89.1	20	d
NW-100	134	102	-	102	114.3	20	d
NW-125	161	127	-	127	139.8	20	d
NW-160	190	153	-	153	165.2	20	d
NW-200	252	213	-	213	216.3	20	d
NW-250	301	261	-	261	267.4	20	d

型番リスト

表示件数

型番

フランジサイズ（呼び）	RoHS?	最小発注数量

NW（KF）10	10	1個
NW（KF）16	10	1個
NW（KF）25	10	1個
NW（KF）40	10	1個
NW（KF）50	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,190円 ( 2,409円 )	5日目
2,012円 ( 2,213円 )	5日目
2,064円 ( 2,270円 )	5日目
2,706円 ( 2,977円 )	5日目
3,840円 ( 4,224円 )	5日目

詳細情報

基本情報

基本情報

真空用のフランジ。
【特長】
・ステンレス304／316L。
・取り外しがクランプで、脱着が容易な真空配管用継手です。
・オス・メス無しの完全対称形フランジです。
・面間寸法の長いロングタイプもあります。
・NWフランジ接続のエルボ・チーズ・クロス・レデューサ・フレキ等もあります。
・NWの他、ICF・VF・VGフランジもあります。
【用途】
・様々な真空配管用に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コンサス
サニタリー継手 NW-B 真空用NWブランクフランジ
NWフランジの閉止用ブランクフランジとなります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サニタリー継手 NW-F 真空用NWフランジのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q長さはどのようなものがありますか。

標準でショートタイプとロングタイプがあります。
