サニタリー継手 FSR 異径ヘルール（ガス管サイズ）
未確定：候補が44型番あります。
商品情報
他のガス管サイズの配管に直接溶接が可能
異径ヘルール（FSR）
| 溶接部サイズ | 8A | 10A | 15A | 20A | 25A | 32A | 40A | 50A | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ヘルール部サイズ | 1S | 1.5S | 2S | 2.5S | 3S | 4S | ||||||||||||||||||
寸法
寸法図
| 溶接部サイズ | 8A | 10A | 15A | 20A | 25A | 32A | 40A | 50A | ||
|---|---|---|---|---|---|---|---|---|---|---|
| ヘルール部 サイズ | 1S | D | 13.8 | 17.3 | 21.7 | 27.2 | - | - | - | - |
| d | 10.5 | 11.3 | 15.7 | 23 | - | - | - | - | ||
| 1.5S | D | 13.8 | 17.3 | 21.7 | 27.2 | 34 | 42.7 | 48.6 | - | |
| d | 10.5 | 11.3 | 15.7 | 21.2 | 28.4 | 37.1 | 43 | - | ||
| 2S | D | - | 17.3 | 21.7 | 27.2 | 34 | 42.7 | 48.6 | 60.5 | |
| d | - | 11.3 | 15.7 | 21.2 | 28.4 | 37.1 | 43 | 54.9 | ||
| 2.5S | D | - | 17.3 | 21.7 | 27.2 | 34 | 42.7 | 48.6 | 60.5 | |
| d | - | 11.3 | 15.7 | 21.2 | 28.4 | 37.1 | 43 | 54.9 | ||
| 3S | D | - | 17.3 | 21.7 | 27.2 | 34 | 42.7 | 48.6 | 60.5 | |
| d | - | 11.3 | 15.7 | 21.2 | 28.4 | 37.1 | 43 | 54.9 | ||
| 4S | D | - | - | - | - | 34 | 42.7 | 48.6 | 60.5 | |
| d | - | - | - | - | 28.4 | 37.1 | 43 | 54.9 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,379円 ( 3,717円 ) | 5日目 |
3,379円 ( 3,717円 ) | 5日目 |
3,520円 ( 3,872円 ) | 5日目 |
3,379円 ( 3,717円 ) | 5日目 |
4,035円 ( 4,439円 ) | 5日目 |
4,035円 ( 4,439円 ) | 5日目 |
4,035円 ( 4,439円 ) | 5日目 |
4,035円 ( 4,439円 ) | 5日目 |
4,252円 ( 4,677円 ) | 5日目 |
4,035円 ( 4,439円 ) | 5日目 |
4,446円 ( 4,891円 ) | 5日目 |
4,784円 ( 5,262円 ) | 5日目 |
5,009円 ( 5,510円 ) | 5日目 |
4,784円 ( 5,262円 ) | 5日目 |
4,784円 ( 5,262円 ) | 5日目 |
4,784円 ( 5,262円 ) | 5日目 |
4,784円 ( 5,262円 ) | 5日目 |
5,305円 ( 5,836円 ) | 5日目 |
6,646円 ( 7,311円 ) | 5日目 |
6,646円 ( 7,311円 ) | 5日目 |
6,646円 ( 7,311円 ) | 5日目 |
6,646円 ( 7,311円 ) | 5日目 |
6,646円 ( 7,311円 ) | 5日目 |
8,547円 ( 9,402円 ) | 5日目 |
8,547円 ( 9,402円 ) | 5日目 |
8,547円 ( 9,402円 ) | 5日目 |
8,547円 ( 9,402円 ) | 5日目 |
5,275円 ( 5,803円 ) | 5日目 |
5,275円 ( 5,803円 ) | 5日目 |
5,275円 ( 5,803円 ) | 5日目 |
5,275円 ( 5,803円 ) | 5日目 |
5,275円 ( 5,803円 ) | 5日目 |
5,275円 ( 5,803円 ) | 5日目 |
5,275円 ( 5,803円 ) | 5日目 |
5,275円 ( 5,803円 ) | 5日目 |
5,275円 ( 5,803円 ) | 5日目 |
5,642円 ( 6,206円 ) | 5日目 |
5,642円 ( 6,206円 ) | 5日目 |
5,642円 ( 6,206円 ) | 5日目 |
5,642円 ( 6,206円 ) | 5日目 |
5,642円 ( 6,206円 ) | 5日目 |
8,325円 ( 9,158円 ) | 5日目 |
8,325円 ( 9,158円 ) | 5日目 |
8,325円 ( 9,158円 ) | 5日目 |

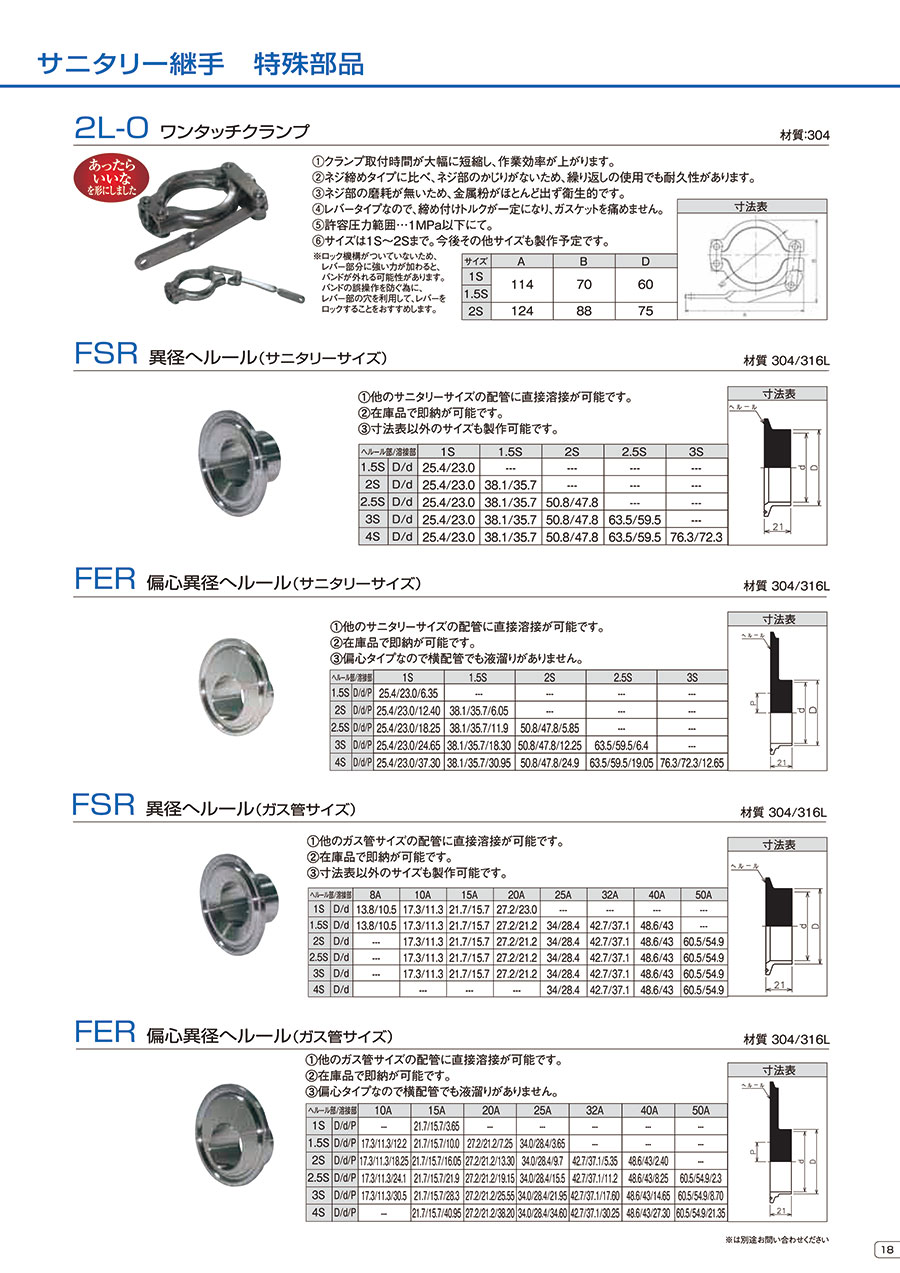

カタログ
サニタリー継手 FSR 異径ヘルール（ガス管サイズ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q横配管に使用しても問題無いでしょうか？
A
液溜まりが起こる恐れがあります。横配管には偏心タイプをご使用ください。
