アームロックカップリング type-F オネジアダプター

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 1,514円～21,004円

税込単価: 1,665円～23,104円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

米国MIL規格A-A-59326／1998（MIL-C-27487-1992）...

種類
標準
ボディー/ノーズ
プラグ(オス)
接続部の種類
おねじタイプ
ねじの種類
R（管用テーパおねじ）
バルブ構造
両路開放型
Oリング材質
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

type-F オネジアダプター

Type-F

寸法図

特長

米国MIL規格A-A-59326/1998（MIL-C-27487-1992）に基づいて製作しており、同一サイズであれば互換性を有す。
流体、気体、粉体など様々な流体に使用可能。
オプションパーツやガスケットも豊富に取り揃えている。

品番		type-F　オネジアダプター
サイズ (inch)		1/2	3/4	1"	1-1/4	1-1/2	2"	2-1/2	3"	4"
サイズ (mm)	D	32	32	37	45	53	63	76	92	120
	K	33	33	41	50	57	68	83	96	129
	h	26	26	32	41	40	42	50	51	53
	H	58	58	69	80	79	86	99	103	114

型番リスト

表示件数

型番

本体材質

ねじの呼び(inch)

寸法D

(mm)

呼び径

RoHS?

最小発注数量

[アルミニウム] アルミ	1/2	32	1/2B(15A)	10	1個
[アルミニウム] アルミ	3/4	32	3/4B(20A)	10	1個
[アルミニウム] アルミ	1	37	1B(25A)	10	1個
[アルミニウム] アルミ	1 1/4	46	1 1/4B(32A)	10	1個
[アルミニウム] アルミ	1 1/2	53	1 1/2B(40A)	10	1個
[アルミニウム] アルミ	2	64	2B(50A)	10	1個
[アルミニウム] アルミ	2 1/2	76	2 1/2B(65A)	10	1個
[アルミニウム] アルミ	3	92	3B(80A)	10	1個
[アルミニウム] アルミ	4	120	4B(100A)	10	1個
[銅合金] ブロンズ	1/2	32	1/2B(15A)	10	1個
[銅合金] ブロンズ	3/4	32	3/4B(20A)	10	1個
[銅合金] ブロンズ	1	37	1B(25A)	10	1個
[銅合金] ブロンズ	1 1/4	46	1 1/4B(32A)	10	1個
[銅合金] ブロンズ	1 1/2	53	1 1/2B(40A)	10	1個
[銅合金] ブロンズ	2	64	2B(50A)	10	1個
[銅合金] ブロンズ	2 1/2	76	2 1/2B(65A)	10	1個
[銅合金] ブロンズ	3	92	3B(80A)	10	1個
[銅合金] ブロンズ	4	120	4B(100A)	10	1個
[ステンレス] SCS14A	1/2	32	1/2B(15A)	10	1個
[ステンレス] SCS14A	3/4	32	3/4B(20A)	10	1個
[ステンレス] SCS14A	1 1/4	46	1 1/4B(32A)	10	1個
[ステンレス] SCS14A	1 1/2	53	1 1/2B(40A)	10	1個
[ステンレス] SCS14A	2	64	2B(50A)	10	1個
[ステンレス] SCS14A	2 1/2	76	2 1/2B(65A)	10	1個
[ステンレス] SCS14A	3	92	3B(80A)	10	1個
[ステンレス] SCS14A	4	120	4B(100A)	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,514円 ( 1,665円 )	5日目
1,588円 ( 1,747円 )	5日目
1,622円 ( 1,784円 )	5日目
1,794円 ( 1,973円 )	5日目
1,798円 ( 1,978円 )	5日目
2,344円 ( 2,578円 )	5日目
3,545円 ( 3,900円 )	5日目
4,253円 ( 4,678円 )	5日目
6,272円 ( 6,899円 )	5日目
3,314円 ( 3,645円 )	5日目
3,314円 ( 3,645円 )	5日目
3,558円 ( 3,914円 )	5日目
4,931円 ( 5,424円 )	5日目
5,483円 ( 6,031円 )	5日目
6,740円 ( 7,414円 )	5日目
9,968円 ( 10,965円 )	5日目
12,054円 ( 13,259円 )	5日目
21,004円 ( 23,104円 )	5日目
4,555円 ( 5,011円 )	在庫品1日目当日出荷可能
4,613円 ( 5,074円 )	在庫品1日目当日出荷可能
6,115円 ( 6,727円 )	6日目
6,588円 ( 7,247円 )	6日目
7,284円 ( 8,012円 )	6日目
12,905円 ( 14,196円 )	6日目
16,375円 ( 18,013円 )	6日目
20,528円 ( 22,581円 )	6日目

詳細情報

基本情報

基本情報

米国MIL規格A-A-59326／1998（MIL-C-27487-1992）に基づいて製作した片側がオネジタイプのカプラ。
【特長】
・材質はステンレス（SCS14A）、アルミ、ブロンズを用意。
・流体、気体、粉体など様々な流体に使用可能。
・オプションパーツやガスケットも豊富に取り揃えている。
・カプラに付いているレバーを操作することで簡単に着脱でき、工具など不必要。
・内部のガスケットにより流体の洩れを防ぎ、ジョイントを持続。
【用途】
・石油、化学、製鉄、薬品、食品、船舶運輸など、さまざまな分野で使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

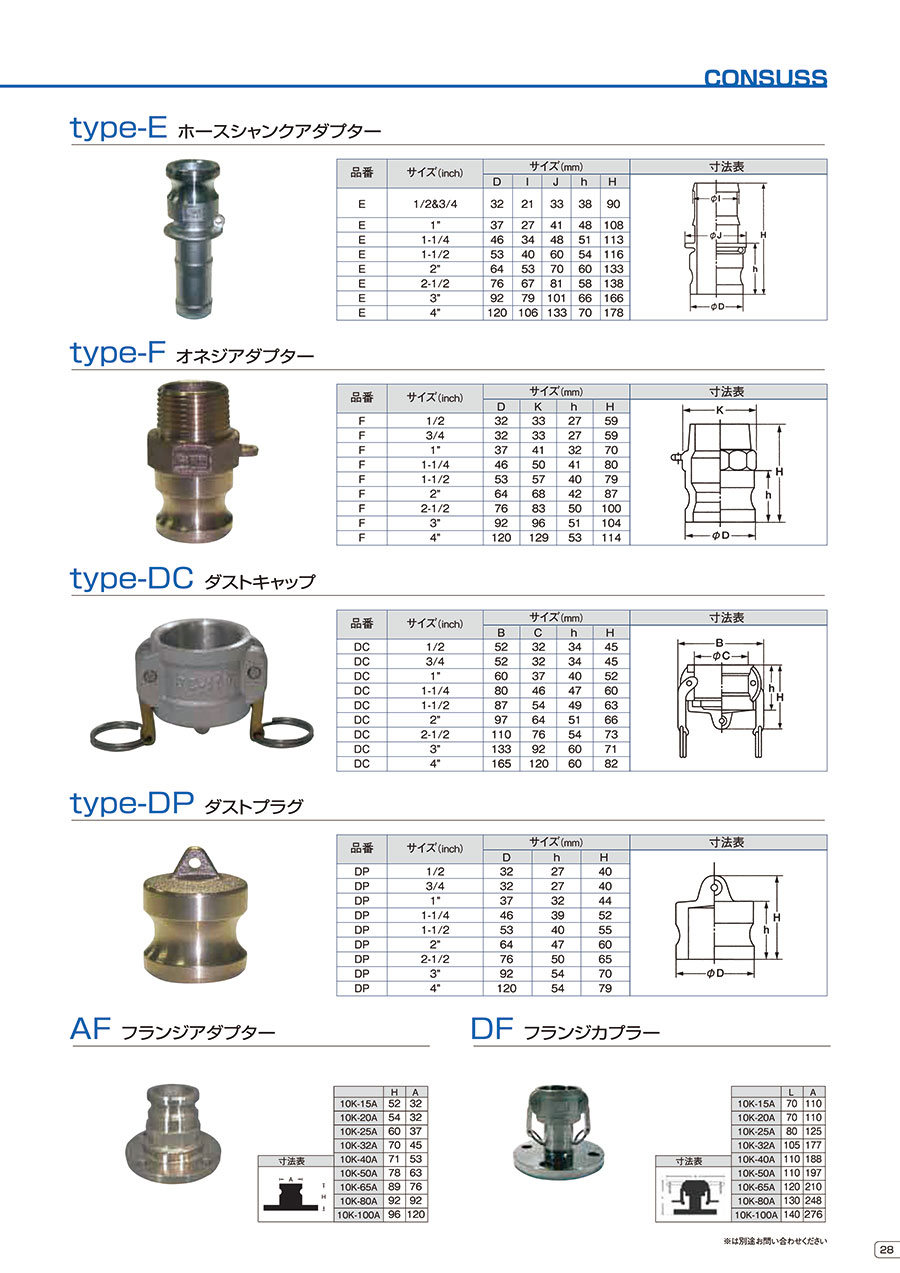

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コンサス
アームロックカップリング type-A メネジアダプター
米国MIL規格に準じているカップリングとの互換性があります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アームロックカップリング type-F オネジアダプターのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q材質は何がありますか?

ステンレス（SCS14A)、アルミ、ブロンズがあります。
