ＮＴＮ

ARF形フランジ付きスリーブベアリング

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 146円～10,833円

税込単価: 161円～11,916円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＴＮ

ML形Mライナベアリング

通常価格(税別)： 97円 (税込価格：107円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＴＮ

焼結含油軸受ベアファイト

4.6

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

高品質のオリジナル樹脂製すべり軸受け。【特長】・低摩擦・耐摩耗性、非粘着性、耐...

詳細情報を確認する

種類
ツバ付タイプ
樹脂系
PTFE(四フッ化エチレン)
環境
標準 / 耐熱 / 油中 / 水中 / 海水中 / 薬液中
許容最高PV値範囲 (N/mm2・m/s)
0.3～1.0
許容最高PV値 (N/mm2・m/s)
1
長さ種類
シングル
取付軸はめあい
h6
取付穴はめあい
M7
潤滑条件
無潤滑
使用温度範囲 (℃)
～260

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ARF形フランジ付きスリーブベアリング

ARのフランジ付きでアキシアル荷重も受けられ、内径は3～50mmを標準化

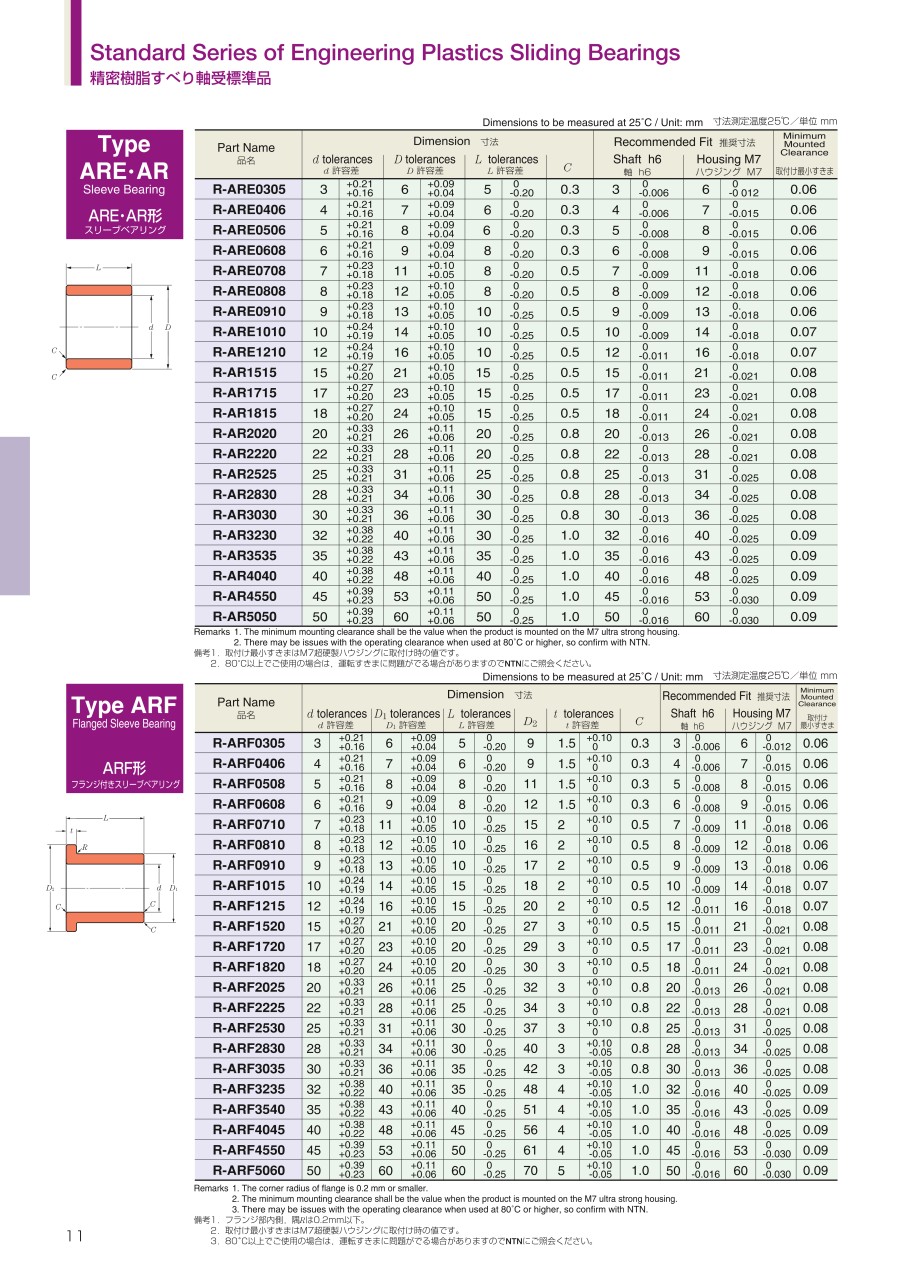

外形図

寸法

寸法測定温度25℃ / 単位: mm

呼び番号	寸法										推奨寸法				取付け最小すきま
呼び番号	d 許容差		D₁ 許容差		L 許容差		D₂	t 許容差		C	軸 h6		ハウジング M7		取付け最小すきま
R-ARF0305	3	+0.21+0.16	6	+0.09+0.04	5	0 -0.20	9	1.5	+0.10 0	0.3	3	0 -0.006	6	0 -0.012	0.06
R-ARF0406	4	+0.21+0.16	7	+0.09+0.04	6	0 -0.20	9	1.5	+0.10 0	0.3	4	0 -0.006	7	0 -0.015	0.06
R-ARF0508	5	+0.21+0.16	8	+0.09+0.04	8	0 -0.20	11	1.5	+0.10 0	0.3	5	0 -0.008	8	0 -0.015	0.06
R-ARF0608	6	+0.21+0.16	9	+0.09+0.04	8	0 -0.20	12	1.5	+0.10 0	0.3	6	0 -0.008	9	0 -0.015	0.06
R-ARF0710	7	+0.23+0.18	11	+0.10+0.05	10	0 -0.25	15	2	+0.10 0	0.5	7	0 -0.009	11	0 -0.018	0.06
R-ARF0810	8	+0.23+0.18	12	+0.10+0.05	10	0 -0.25	16	2	+0.10 0	0.5	8	0 -0.009	12	0 -0.018	0.06
R-ARF0910	9	+0.23+0.18	13	+0.10+0.05	10	0 -0.25	17	2	+0.10 0	0.5	9	0 -0.009	13	0 -0.018	0.06
R-ARF1015	10	+0.24+0.19	14	+0.10+0.05	15	0 -0.25	18	2	+0.10 0	0.5	10	0 -0.009	14	0 -0.018	0.07
R-ARF1215	12	+0.24+0.19	16	+0.10+0.05	15	0 -0.25	20	2	+0.10 0	0.5	12	0 -0.011	16	0 -0.018	0.07
R-ARF1520	15	+0.27+0.20	21	+0.10+0.05	20	0 -0.25	27	3	+0.10 0	0.5	15	0 -0.011	21	0 -0.021	0.08
R-ARF1720	17	+0.27+0.20	23	+0.10+0.05	20	0 -0.25	29	3	+0.10 0	0.5	17	0 -0.011	23	0 -0.021	0.08
R-ARF1820	18	+0.27+0.20	24	+0.10+0.05	20	0 -0.25	30	3	+0.10 0	0.5	18	0 -0.011	24	0 -0.021	0.08
R-ARF2025	20	+0.33+0.21	26	+0.11+0.06	25	0 -0.25	32	3	+0.10 0	0.8	20	0 -0.013	26	0 -0.021	0.08
R-ARF2225	22	+0.33+0.21	28	+0.11+0.06	25	0 -0.25	34	3	+0.10 0	0.8	22	0 -0.013	28	0 -0.021	0.08
R-ARF2530	25	+0.33+0.21	31	+0.11+0.06	30	0 -0.25	37	3	+0.10 0	0.8	25	0 -0.013	31	0 -0.025	0.08
R-ARF2830	28	+0.33+0.21	34	+0.11+0.06	30	0 -0.25	40	3	+0.10 -0.05	0.8	28	0 -0.013	34	0 -0.025	0.08
R-ARF3035	30	+0.33+0.21	36	+0.11+0.06	35	0 -0.25	42	3	+0.10 -0.05	0.8	30	0 -0.013	36	0 -0.025	0.08
R-ARF3235	32	+0.38+0.22	40	+0.11+0.06	35	0 -0.25	48	4	+0.10 -0.05	1.0	32	0 -0.016	40	0 -0.025	0.09
R-ARF3540	35	+0.38+0.22	43	+0.11+0.06	40	0 -0.25	51	4	+0.10 -0.05	1.0	35	0 -0.016	43	0 -0.025	0.09
R-ARF4045	40	+0.38+0.22	48	+0.11+0.06	45	0 -0.25	56	4	+0.10 -0.05	1.0	40	0 -0.016	48	0 -0.025	0.09
R-ARF4550	45	+0.39+0.23	53	+0.11+0.06	50	0 -0.25	61	4	+0.10 -0.05	1.0	45	0 -0.016	53	0 -0.030	0.09
R-ARF5060	50	+0.39+0.23	60	+0.11+0.06	60	0 -0.25	70	5	+0.10 -0.05	1.0	50	0 -0.016	60	0 -0.030	0.09

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

全長 L

(mm)

厚さ t

(mm)

RoHS?

最小発注数量

4	7	6	1.5	-	1個
10	14	15	2	-	1個
17	23	20	3	-	1個
18	24	20	3	-	1個
22	28	25	3	-	1個
28	34	30	3	10	1個
32	40	35	4	-	1個
35	43	40	4	-	1個
40	48	45	4	10	1個
45	53	50	4	10	1個
50	60	60	5	-	1個

通常単価(税別) (税込単価)	通常出荷日

146円 ( 161円 )	在庫品1日目当日出荷可能
457円 ( 503円 )	在庫品1日目当日出荷可能
1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
1,243円 ( 1,367円 )	4日目
1,849円 ( 2,034円 )	在庫品1日目当日出荷可能
2,482円 ( 2,730円 )	4日目
4,624円 ( 5,086円 )	在庫品1日目当日出荷可能
6,359円 ( 6,995円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	7日目
7,017円 ( 7,719円 )	在庫品1日目当日出荷可能
10,833円 ( 11,916円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高品質のオリジナル樹脂製すべり軸受け。
【特長】
・低摩擦・耐摩耗性、非粘着性、耐熱性、耐薬品性に極めて優れた樹脂
・圧縮荷重による変形も少なく、AR型のフランジ付きで、アキシアル荷重も受け止めることが可能
・ARFは、ARのフランジ付きでアキシアル荷重も受けられ、内径は4mm～50mmを標準化しています
【用途】
・耐薬品、耐油環境、化学ポンプ、複写機ガイドローラ部などに最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ARF形フランジ付きスリーブベアリングのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

設備用軸受け

満足度：5.02022/03/29

直動の軸を受けるために使用しています。フランジがついているタイプが欲しかったので購入出来て助かりました。

0人が参考にしています。

水中ローラーのベアリングとして

満足度：5.02019/11/29

水中ローラーの回転部分に使用しています。金属のベアリングは使えないので、こちらを使用していますが、特に問題なく、価格...もっと読む

0人が参考にしています。

設備品に使用

満足度：5.02018/10/30

組み立て加工時の製品を回転させる機構に使用しているシャフト部に対し利用しています。この商品の素材を重視しており、摩擦の軽...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qグリスや潤滑油を使用しても良いですか？

使用条件等で相性がありますので、お問い合わせください。

Q軸受けの仕上げはどれくらいにすれば良いですか？

0.1～0.8Ra程度を推奨します。また、硬度が高いほど摩耗量を抑えることができるのでHRC22以上を推奨します。
