【空気圧用】アミメガスケット（AG4）
- 通常単価(税別)
- 1,794円～7,656円
- 税込単価
- 1,973円～8,422円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
【特長】・小さな締付力で相手面になじみ密封性に優れています。・締付によるゴムの伸び出しがほとんどありま...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 項目 | 厚み | ||||||
|---|---|---|---|---|---|---|---|
| 1mm | 0.5mm | ||||||
| 材質 | サプラチックRD914（特殊配合NBR Hs90） | サプラチックRN917（特殊配合NBR Hs90） | |||||
| 使用温度範囲 | -30～80℃ | ||||||
| 公差 | 厚み | 1（-0.15～+0.35）mm | 0.5（-0.1～+0.3）mm | ||||
| 形状寸法 | 75以下 | 75をこえ100以下 | 100をこえ150以下 | 150をこえ200以下 | 200をこえるもの | ||
| ±0.45mm | ±0.6mm | ±0.9mm | ±1.2mm | ±（寸法×0.006） | |||
| 最小設計幅 | 3mm | 2mm | |||||
| 推奨面圧 | 1～5MPa{10～50kgf/cm2} | 2～6MPa{20～60kgf/cm2} | |||||

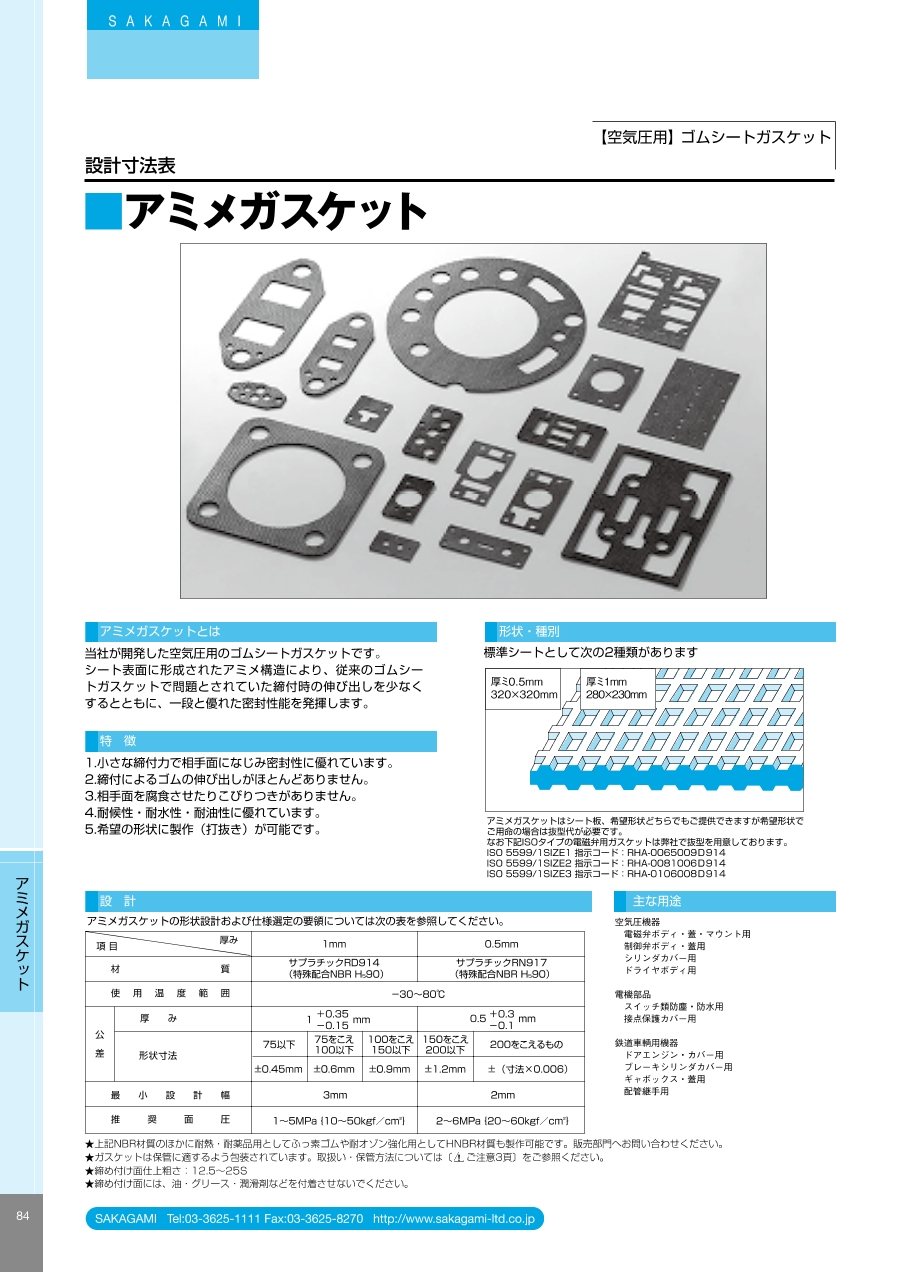

*ガスケットは保管に適するよう包装されています。取扱い・保管方法については〔ご注意デジタルカタログ3頁〕をご参照ください。
*締め付け面仕上粗さ: 12.5～25S
*締め付け面には、油・グリース・潤滑剤などを付着させないでください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,192円 ( 2,411円 ) | 在庫品1日目当日出荷可能 |
2,566円 ( 2,823円 ) | 6日目 |
7,656円 ( 8,422円 ) | 6日目 |
1,794円 ( 1,973円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・小さな締付力で相手面になじみ密封性に優れています。
・締付によるゴムの伸び出しがほとんどありません。
・相手面を腐食させたりこびりつきがありません。
・耐候性・耐水性・耐油性に優れています。
・希望の形状に製作（打抜き）が可能です。
【空気圧用】アミメガスケット（AG4）のレビュー
この商品のレビューはありません
