阪上製作所

【空圧用】PCSクッションシール

カタログ |

通常単価(税別): 1,139円～14,502円

税込単価: 1,253円～15,952円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

【特長】・ストロークエンドにおけるショックを吸収してシリンダの破損や衝撃音を防止します。・他のクッショ...

よく一緒に見られています

阪上製作所

通常出荷日：在庫品1日目

よく一緒に見られています

阪上製作所

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

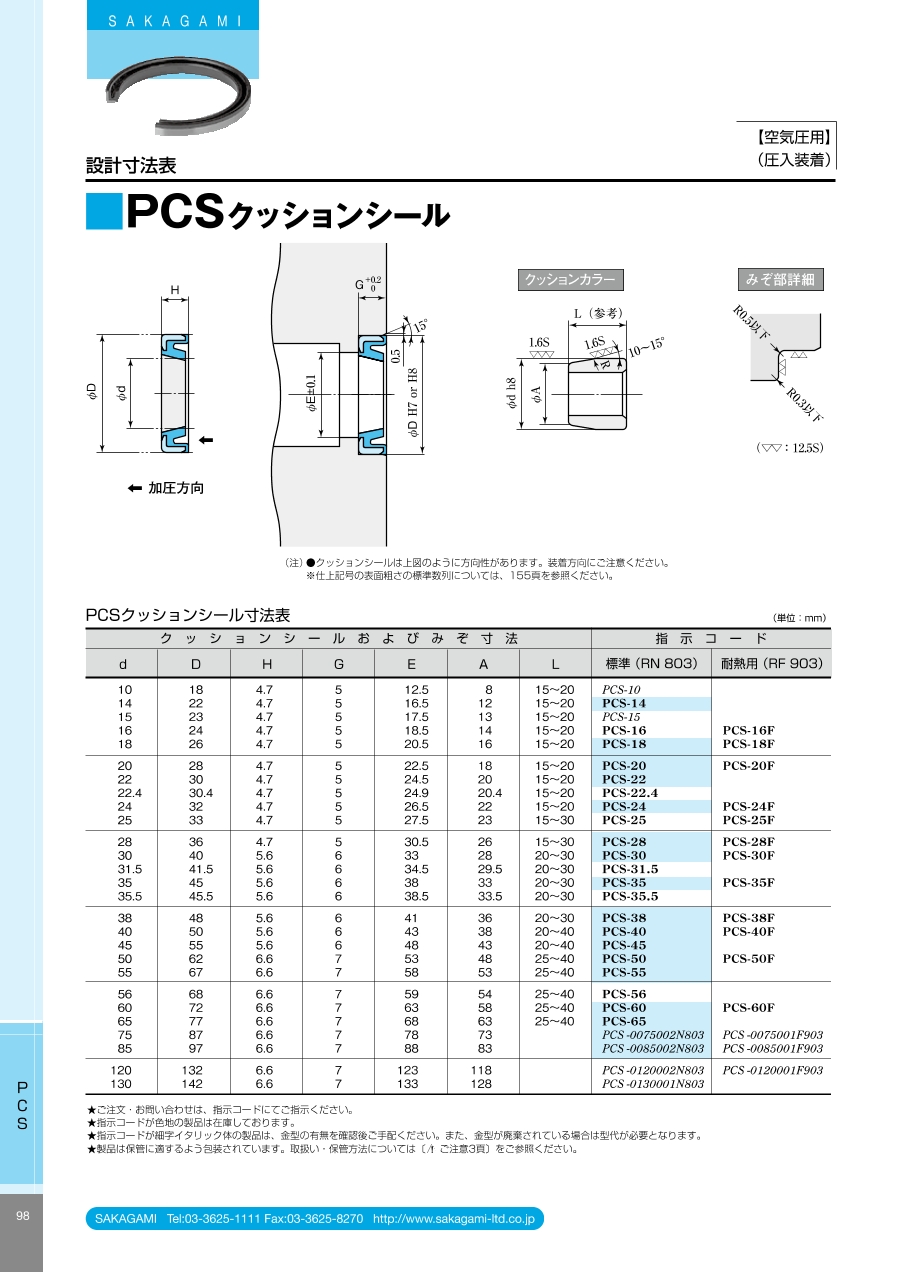

外形図

製品仕様

（注）クッションシールは上図のように方向性があります。装着方向にご注意ください。

規格表

単位：mm

型番（RN 803）	クッションシールおよびみぞ寸法
型番（RN 803）	d	D	H	G	E	A	L
PCS-10	10	18	4.7	5	12.5	8	15～20
PCS-14	14	22	4.7	5	16.5	12	15～20
PCS-16	16	24	4.7	5	18.5	14	15～20
PCS-18	18	26	4.7	5	20.5	16	15～20
PCS-20	20	28	4.7	5	22.5	18	15～20
PCS-22	22	30	4.7	5	24.5	20	15～20
PCS-24	24	32	4.7	5	26.5	22	15～20
PCS-25	25	33	4.7	5	27.5	23	15～30
PCS-28	28	36	4.7	5	30.5	26	15～30
PCS-30	30	40	5.6	6	33	28	20～30
PCS-31.5	31.5	41.5	5.6	6	34.5	29.5	20～30
PCS-35	35	45	5.6	6	38	33	20～30
PCS-38	38	48	5.6	6	41	36	20～30
PCS-40	40	50	5.6	6	43	38	20～40
PCS-45	45	55	5.6	6	48	43	20～40
PCS-50	50	62	6.6	7	53	48	25～40
PCS-55	55	67	6.6	7	58	53	25～40
PCS-60	60	72	6.6	7	63	58	25～40
PCS-65	65	77	6.6	7	68	63	25～40
PCS-75	75	87	6.6	7	78	73	-
PCS-85	85	97	6.6	7	88	83	-

型番リスト

表示件数

型番

内径d

(mm)

外径D

(mm)

幅 H

(mm)

最小発注数量

10	18	4.7	1個
14	22	4.7	1個
16	24	4.7	1個
18	26	4.7	1個
20	28	4.7	1個
22	30	4.7	1個
24	32	4.7	1個
25	33	4.7	1個
28	36	4.7	1個
30	40	5.6	1個
31.5	41.5	5.6	1個
35	45	5.6	1個
38	48	5.6	1個
40	50	5.6	1個
45	55	5.6	1個
50	62	6.6	1個
55	67	6.6	1個
60	72	6.6	1個
65	77	6.6	1個
75	87	6.6	1個
85	97	6.6	1個

通常単価(税別) (税込単価)	通常出荷日

1,262円 ( 1,388円 )	6日目
1,278円 ( 1,406円 )	6日目
1,139円 ( 1,253円 )	6日目
1,390円 ( 1,529円 )	6日目
1,303円 ( 1,433円 )	在庫品1日目当日出荷可能
1,198円 ( 1,318円 )	6日目
1,343円 ( 1,477円 )	6日目
1,485円 ( 1,634円 )	9日目
1,393円 ( 1,532円 )	6日目
1,393円 ( 1,532円 )	6日目
1,423円 ( 1,565円 )	6日目
1,598円 ( 1,758円 )	6日目
1,423円 ( 1,565円 )	6日目
1,598円 ( 1,758円 )	6日目
1,946円 ( 2,141円 )	6日目
2,696円 ( 2,966円 )	6日目
2,876円 ( 3,164円 )	6日目
3,081円 ( 3,389円 )	6日目
2,996円 ( 3,296円 )	6日目
7,004円 ( 7,704円 )	6日目
14,502円 ( 15,952円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・ストロークエンドにおけるショックを吸収してシリンダの破損や衝撃音を防止します。
・他のクッション方式に比べシリンダのチェックバルブが不要になるなどメンテナンス上有利です。
【用途】
・標準空気圧シリンダ。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
