阪上製作所

【油圧用】WPBエスリーブ

カタログ |

通常単価(税別): 648円～6,617円

税込単価: 713円～7,279円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

通常出荷日：在庫品1日目

【特長】・SKYパッキンとみぞの互換性を有するパッキンに併用するプラスチック製...

種類
軸受
動作種類
往復運動用
パッキン種類
ピストン用
材質
ポリアミド(PN104)

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ピストン用

（注）L寸法は併用するパッキンによって異なります。

規格表

単位：mm

型番（PN 104）	エスリーブおよびみぞ寸法
型番（PN 104）	D	d	H	t	D₁	D₂	D₃	G	B	A	E	W
WPB-40A	40	30	14	1.5	39	36	38	8.5	1.8	7	10.6	27.6
WPB-45A	45	35	15	1.5	44	41	43	8.5	1.8	8	11.6	28.6
WPB-50A	50	40	15	1.5	49	46	48	8.5	1.8	8	11.6	28.6
WPB-55A	55	45	16	2	54	51	53	9	1.8	8	11.6	29.6
WPB-60A	60	50	16	2	59	56	58	9	1.8	8	11.6	29.6
WPB-63A	63	53	17	2	62	59	61	9	1.8	9	12.6	30.6
WPB-65	65	55	17	2	64	61	63	9	1.8	9	12.6	30.6
WPB-70	70	60	18	2	69	66	68	9	1.8	10	13.6	31.6
WPB-75	75	65	20	2	74	71	73	9	1.8	12	15.6	33.6
WPB-80	80	71	20	2	79	76	78	9	1.8	12	15.6	33.6
WPB-90	90	80	20	2	89	86	88	9	1.8	12	15.6	33.6
WPB-100	100	85	26	2	98	96	98	12	2.8	16	21.6	45.6
WPB-110	110	95	28	2	108	106	108	12	2.8	18	23.6	47.6
WPB-115	115	100	30	2	113	111	113	12	2.8	20	25.6	49.6
WPB-120	120	106	30	2	118	116	118	11.5	2.8	20	25.6	48.6
WPB-125	125	112	32	2	123	121	123	12	2.8	22	27.6	51.6
WPB-140	140	125	36	2	138	134	138	12	2.8	26	31.6	55.6
WPB-150	150	136	39	3	148	144	148	12.5	2.8	27	32.6	57.6
WPB-160	160	145	42	3	158	154	158	13	2.8	30	35.6	61.6
WPB-180	180	165	46	3	178	174	178	13	2.8	34	39.6	65.6

型番	T
WPB-40A～125	1.95（-0.15～0）
WPB-140～180	2.95（-0.15～0）

型番リスト

表示件数

型番

内径d

(mm)

外径D

(mm)

幅 H

(mm)

適用パッキン

最小発注数量

30	40	14	SKY-30	1個
35	45	15	SKY-35	1個
40	50	15	SKY-40	1個
45	55	16	SKY-45	1個
50	60	16	SKY-50	1個
53	63	17	SKY-53	1個
55	65	17	SKY-55	1個
60	70	18	SKY-60	1個
65	75	20	SKY-65	1個
71	80	20	SKY-71	1個
80	90	20	SKY-80	1個
85	100	26	SKY-85	1個
95	110	28	SKY-95	1個
100	115	30	SKY-100	1個
106	120	30	SKY-106	1個
112	125	32	SKY-112A	1個
125	140	36	SKY-125	1個
136	150	39	SKY-136	1個
145	160	42	SKY-145	1個
165	180	46	SKY-165	1個

通常単価(税別) (税込単価)	通常出荷日

648円 ( 713円 )	6日目
723円 ( 795円 )	7日目
798円 ( 878円 )	6日目
798円 ( 878円 )	6日目
798円 ( 878円 )	6日目
918円 ( 1,010円 )	6日目
968円 ( 1,065円 )	6日目
968円 ( 1,065円 )	6日目
948円 ( 1,043円 )	6日目
1,033円 ( 1,136円 )	6日目
1,497円 ( 1,647円 )	6日目
1,787円 ( 1,966円 )	6日目
2,197円 ( 2,417円 )	6日目
2,397円 ( 2,637円 )	6日目
2,397円 ( 2,637円 )	6日目
2,397円 ( 2,637円 )	6日目
3,997円 ( 4,397円 )	6日目
4,297円 ( 4,727円 )	6日目
4,997円 ( 5,497円 )	6日目
6,617円 ( 7,279円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・SKYパッキンとみぞの互換性を有するパッキンに併用するプラスチック製のバックアップリング兼用軸受で、一体みぞへの装着ができます。
・ピストンおよびロッドのカジリや偏心を防止するとともに、パッキンの耐圧性・耐久性も向上させます。
・軸受精度を要する場合にはSWウェアリングを推奨します。
【用途】
・標準油圧シリンダ。
・産業車輌用シリンダ。
・工作機械用シリンダ。

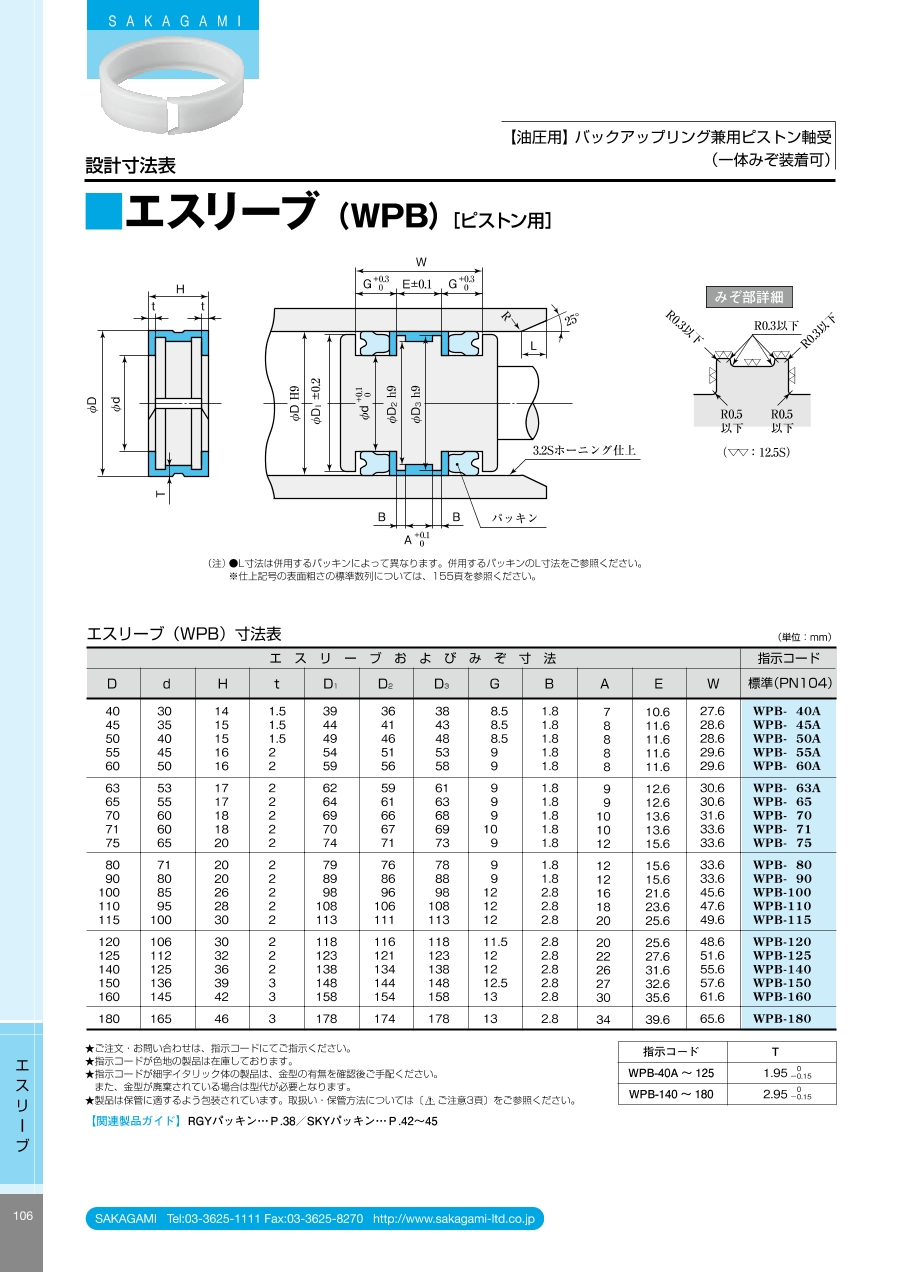

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
