【軽荷重用】SWBウェアリング
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 324円～2,325円
- 税込単価
- 356円～2,558円
【特長】・布入りフェノール樹脂製で耐荷重性の優れたピストン軸受です。・一体みぞ...
詳細情報を確認する未確定：候補が13型番あります。
商品情報

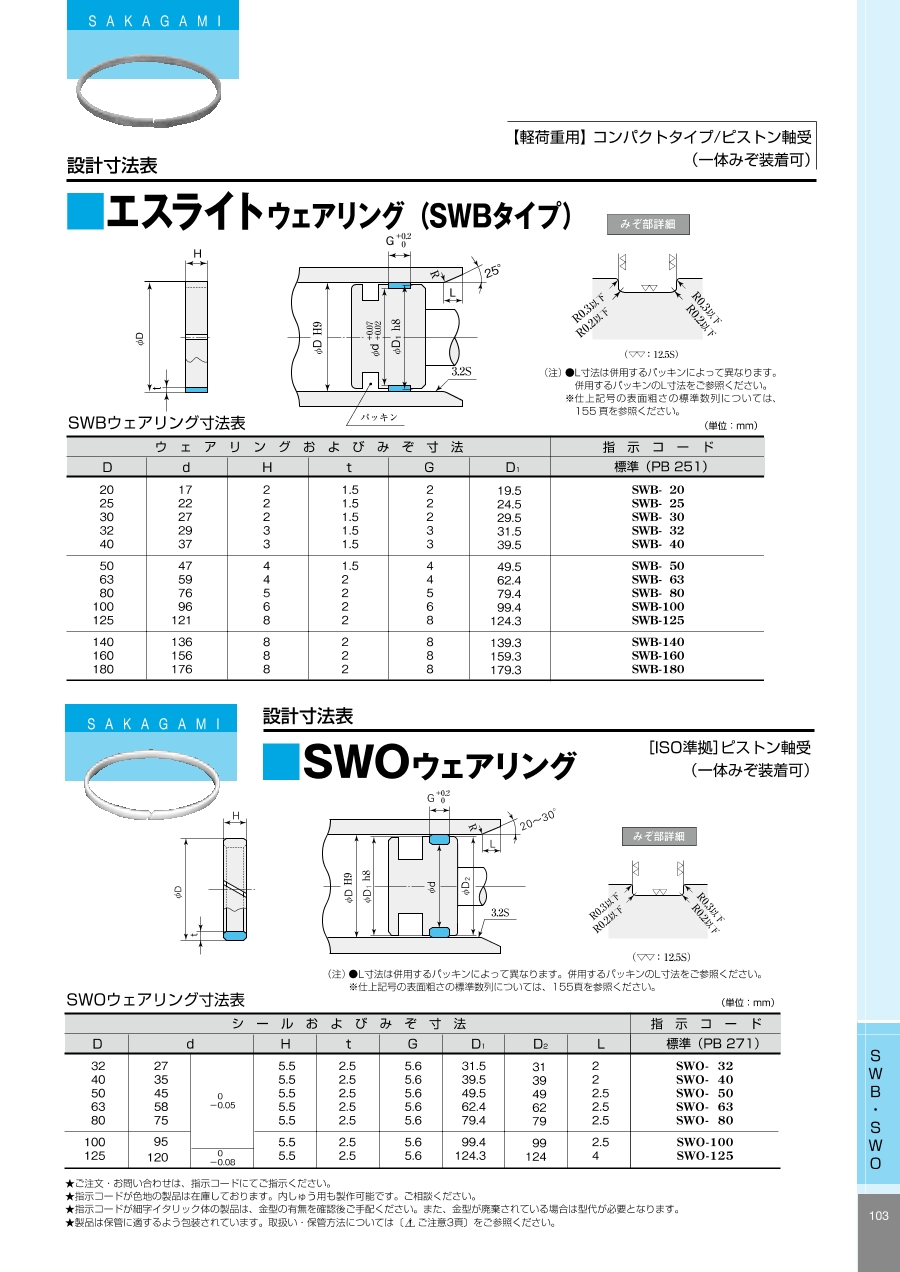

外形図
（注）
- L寸法は併用するパッキンによって異なります。併用するパッキンのL寸法をご参照ください。
※仕上記号の表面粗さの標準数列については、デジタルカタログ155頁を参照ください。
みぞ部詳細
製品仕様
| 名称 | 分類 | 標準材質 | 適用流体 | 油圧 | エアハイドロ | 空気圧 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 材質番号 | 使用範囲 | 給油 | 無給油 | ドライエア | |||||||
| 使用箇所 | 常用圧力 MPa{kgf/cm2} | 最高速度 （m/s） | 温度 （℃） | ||||||||
| エスライトウェアリング（SWBタイプ） | 軸受 | PB251 | - | 3 | -55～120 | 一般石油系作動油 低温用石油系作動油 リン酸エステル系作動液 | ○ | ○ | ○ | ○ | ○ |
| ピストン専用 | |||||||||||
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
368円 ( 405円 ) | 6日目 |
324円 ( 356円 ) | 6日目 |
453円 ( 498円 ) | 6日目 |
470円 ( 517円 ) | 6日目 |
492円 ( 541円 ) | 6日目 |
618円 ( 680円 ) | 6日目 |
798円 ( 878円 ) | 6日目 |
860円 ( 946円 ) | 6日目 |
1,097円 ( 1,207円 ) | 6日目 |
1,497円 ( 1,647円 ) | 在庫品1日目当日出荷可能 |
2,011円 ( 2,212円 ) | 6日目 |
2,197円 ( 2,417円 ) | 6日目 |
2,325円 ( 2,558円 ) | 6日目 |
詳細情報
基本情報
【特長】
・布入りフェノール樹脂製で耐荷重性の優れたピストン軸受です。
・一体みぞに装着できピストンの焼き付きやかじりを防止します。
・主に空気圧シリンダ用です。
【用途】
・標準油圧シリンダ。
・低油圧シリンダ。
・エアハイドロシリンダ。
【軽荷重用】SWBウェアリングのレビュー
エアシリンダー
4
4.02023/03/27
エアシリンダーに付いていたパッキンが傷んだので、このウェアリングを付けました。
