未確定：候補が6型番あります。
内径d(mm)
~mm- 30
- 40
- 53
- 70
- 85
- 110
外径D(mm)
~mm- 40
- 50
- 63
- 80
- 100
- 125
幅 H(mm)
~mm- 5.8
- 8.5
タイプ
~mm出荷日
- すべて
- 6日以内
【低油圧エアハイドロ用】OSYパッキン
- 通常単価(税別)
- 687円～2,797円
- 税込単価
- 756円～3,077円
通常出荷日：6日目
低油圧およびエアハイドロシリンダのピストン専用パッキンです。 スティックスリップが発生しにくく、低圧、...
詳細を確認- 写真はイメージです。
※実物は、切れ目のない円形です
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

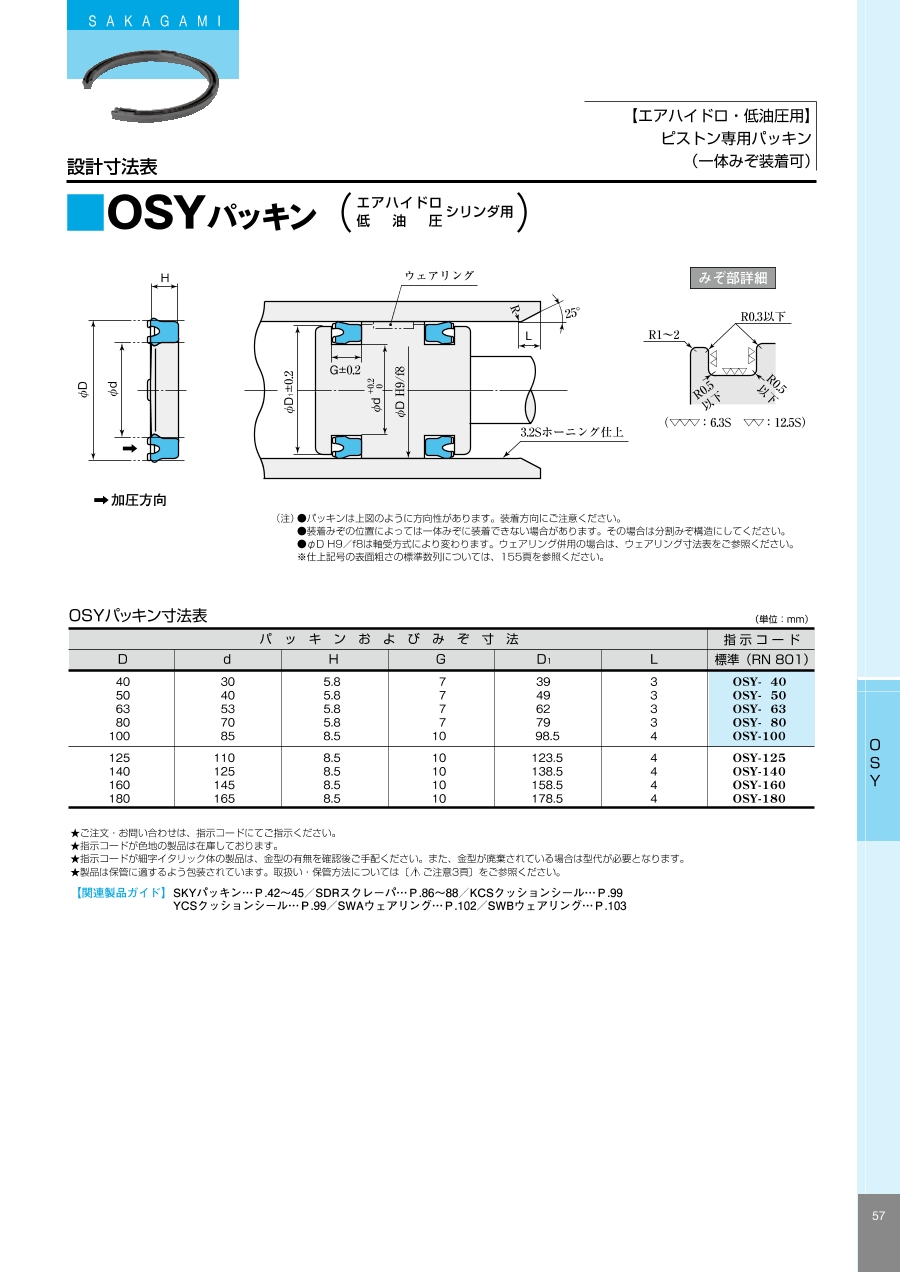

外形図
（注）
- パッキンは上図のように方向性があります。装着方向にご注意ください。
- 装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
- φD H9/f8は軸受方式により変わります。ウェアリング併用の場合は、ウェアリング寸法表をご参照ください。
※仕上記号の表面粗さの標準数列については、デジタルカタログ155頁を参照ください。
みぞ部詳細
製品仕様
| 名称 | 標準材質 | 適用流体 | ||||
|---|---|---|---|---|---|---|
| 材質番号 | 使用範囲 | |||||
| 使用箇所 | 常用最高圧力 MPa{kgf/cm2} | 最高速度 （m/s） | 温度 （℃） | |||
| OSYパッキン | RN801 | OSYパッキン | 5{50} | 1 | -10～80 | 一般石油系作動油 水-グリコール系作動液 水-油エマルジョン系作動液 （一般石油系作動油、リン酸エステル系作動液） |
| ピストン専用 | ||||||
規格表
詳細情報
基本情報
低油圧およびエアハイドロシリンダのピストン専用パッキンです。 スティックスリップが発生しにくく、低圧、低速でも滑らかに作動します。
ご注意
- 写真はイメージです。
※実物は、切れ目のない円形です
【低油圧エアハイドロ用】OSYパッキンのレビュー
自社で新規に追加した生産設備に使用しています
5
5.02020/09/09
自社で新しく追加製作した、グリスの供給用装置のピストンパッキンとして使用しています。今まで使っていた装置と同じこの商品を...もっと読む
0人が参考にしています。
