【空圧用】PPDパッキン

Name: 【空圧用】PPDパッキン
Brand: 阪上製作所
SKU: 221005134233
Rating: 4.6 (3 reviews)

カタログ |

数量スライド割引

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 277円～3,213円

税込単価: 305円～3,534円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

【空圧用】PDUパッキン

通常価格(税別)： 178円 (税込価格：196円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

【空圧用】MYパッキン

4.4

通常価格(税別)： 318円 (税込価格：350円)

通常出荷日：在庫品1日目

【特長】・偏心追随性を重視、耐久・摩擦特性のバランスを考慮して設計された両圧タ...

詳細情報を確認する

種類
パッキン
動作種類
往復運動用
パッキン種類
ピストン用
パッキン用途
空圧
材質
NBR(RN729)

ご注意

写真はイメージです。
※実物は、切れ目のない円形です

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

（注）

装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞにしてください。
φD H9/f8は軸受方式により変わります。
φ40以下については性能アップのためG寸法の公差を変更しました。

規格表

単位：mm

型番（RN 729）	パッキンおよびみぞ寸法
型番（RN 729）	D	d	H	G		D₁	L
PPD-10	10	5.4	1.6	1.8	0～ +0.1	9.7	1.5
PPD-12	12	7.4	1.6	1.8		11.7	1.5
PPD-16	16	11.4	1.6	1.8		15.7	1.5
PPD-20	20	14	2.2	2.4		19.5	1.5
PPD-25	25	17	3	3.2	0～ +0.15	24.5	2
PPD-30	30	22	3	3.2		29.5	2
PPD-32	32	24	3	3.2		31.5	2
PPD-40	40	32	3	3.2		39.5	2
PPD-50	50	40	3.7	4	0～ +0.25	49.5	2.5
PPD-63	63	53	3.7	4		62.4	2.5
PPD-80	80	65	5.6	6		79.4	3
PPD-100	100	85	5.6	6		99.4	3
PPD-125	125	110	5.6	6		124.3	3.5

型番リスト

表示件数

型番

内径d

(mm)

外径D

(mm)

幅 H

(mm)

互換PSDパッキン

最小発注数量

5.4	10	1.6	PSD-10	1個
7.4	12	1.6	PSD-12	1個
11.4	16	1.6	PSD-16	1個
14	20	2.2	PSD-20	1個
17	25	3	PSD-25	1個
22	30	3	PSD-30	1個
24	32	3	PSD-32	1個
32	40	3	PSD-40	1個
40	50	3.7	PSD-50	1個
53	63	3.7	PSD-63	1個
65	80	5.6	PSD-80	1個
85	100	5.6	PSD-100	1個
110	125	5.6	PSD-125	1個

通常単価(税別) (税込単価)	通常出荷日

484円 ( 532円 )	6日目
550円 ( 605円 )	6日目
484円 ( 532円 )	6日目
277円 ( 305円 )	6日目
293円 ( 322円 )	6日目
586円 ( 645円 )	6日目
348円 ( 383円 )	6日目
348円 ( 383円 )	6日目
417円 ( 459円 )	6日目
557円 ( 613円 )	6日目
677円 ( 745円 )	6日目
1,022円 ( 1,124円 )	6日目
3,213円 ( 3,534円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・偏心追随性を重視、耐久・摩擦特性のバランスを考慮して設計された両圧タイプのピストン専用パッキンでPSDパッキンとみぞ互換性があります。
【用途】
・標準シリンダ。
・小口径シリンダ。
・薄型シリンダ・特殊シリンダ。

ご注意

写真はイメージです。
※実物は、切れ目のない円形です

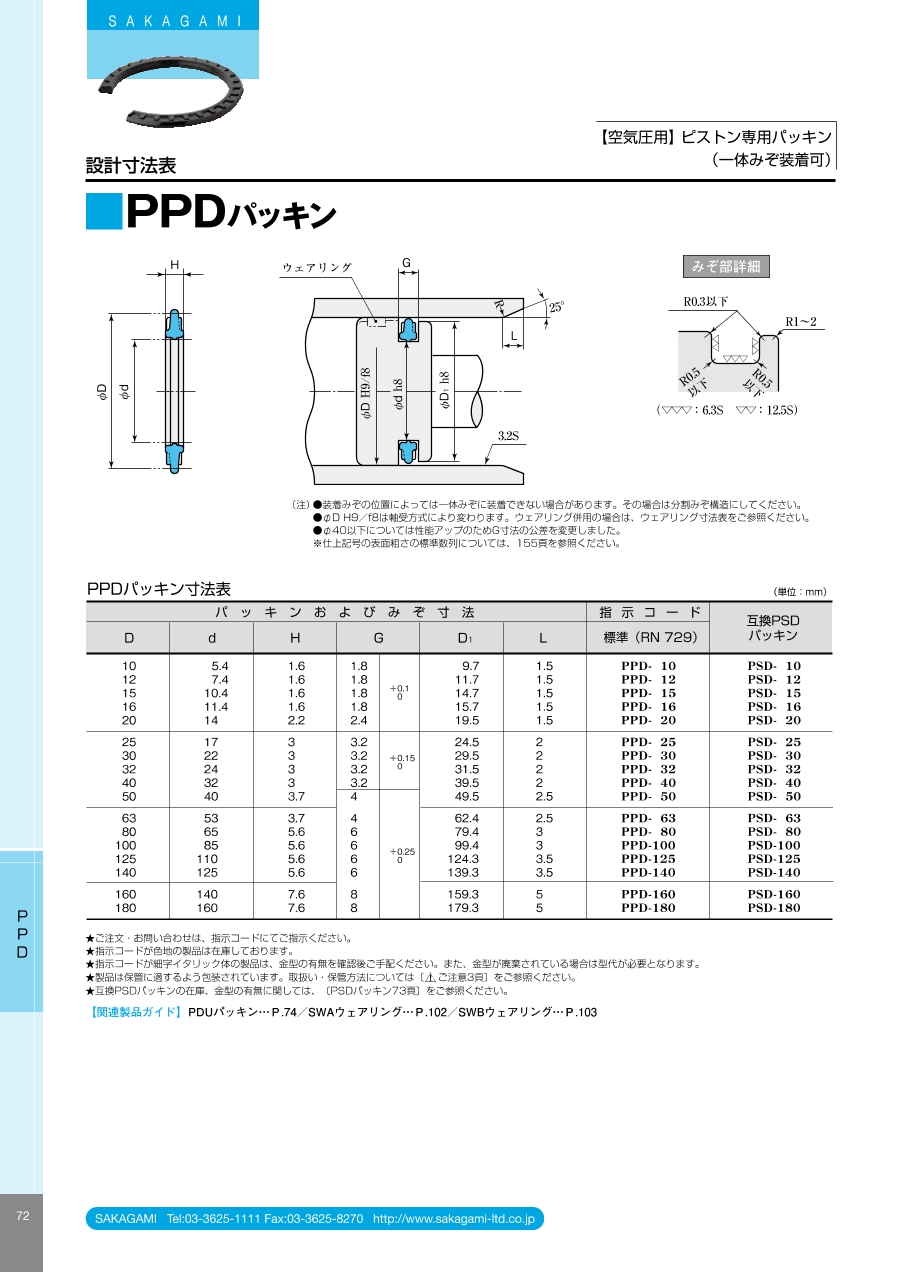

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
