メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
内径d(mm)
~mm- 28
- 60
外径D(mm)
~mm- 36
- 70
幅 H(mm)
~mm- 5.2
- 6.5
タイプ
~mm出荷日
- すべて
- 当日出荷可能
【空圧用】PNYパッキン
- 通常単価(税別)
- 552円～1,178円
- 税込単価
- 607円～1,296円
通常出荷日：在庫品1日目当日出荷可能
【特長】・耐摩耗性重視のロッド専用パッキンで、給油、無給油からドライエアまでの条件下で安定したシール性...
詳細を確認- 写真はイメージです。
※実物は、切れ目のない円形です
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

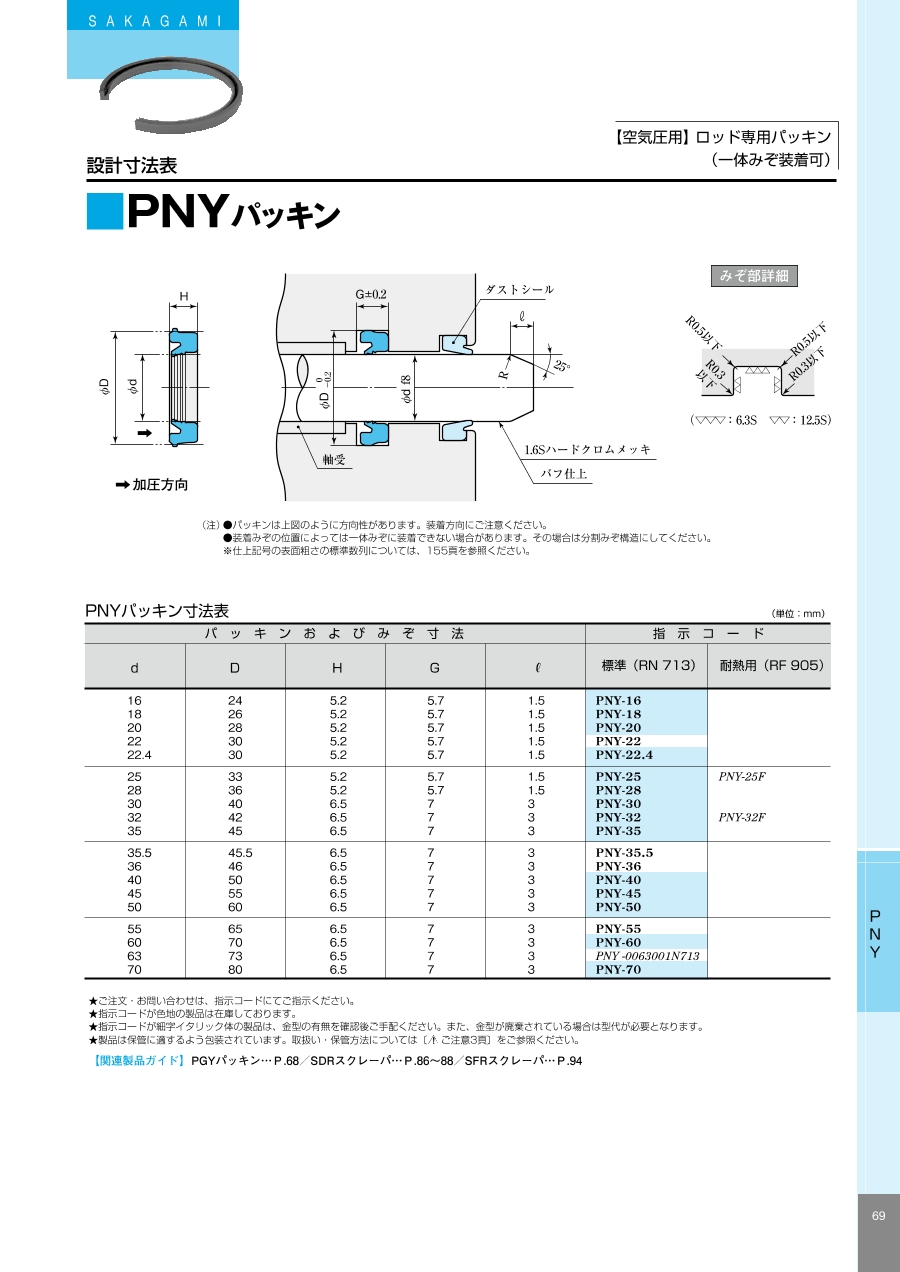

外形図
製品仕様
（注）
- パッキンは上図のように方向性があります。装着方向にご注意ください。
- 装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
規格表
単位：mm
| 型番 （RN 713） | パッキンおよびみぞ寸法 | ||||
|---|---|---|---|---|---|
| d | D | H | G | l | |
| PNY-16 | 16 | 24 | 5.2 | 5.7 | 1.5 |
| PNY-18 | 18 | 26 | 5.2 | 5.7 | 1.5 |
| PNY-20 | 20 | 28 | 5.2 | 5.7 | 1.5 |
| PNY-22 | 22 | 30 | 5.2 | 5.7 | 1.5 |
| PNY-22.4 | 22.4 | 30 | 5.2 | 5.7 | 1.5 |
| PNY-25 | 25 | 33 | 5.2 | 5.7 | 1.5 |
| PNY-28 | 28 | 36 | 5.2 | 5.7 | 1.5 |
| PNY-30 | 30 | 40 | 6.5 | 7 | 3 |
| PNY-32 | 32 | 42 | 6.5 | 7 | 3 |
| PNY-35 | 35 | 45 | 6.5 | 7 | 3 |
| PNY-35.5 | 35.5 | 45.5 | 6.5 | 7 | 3 |
| PNY-36 | 36 | 46 | 6.5 | 7 | 3 |
| PNY-40 | 40 | 50 | 6.5 | 7 | 3 |
| PNY-45 | 45 | 55 | 6.5 | 7 | 3 |
| PNY-50 | 50 | 60 | 6.5 | 7 | 3 |
| PNY-55 | 55 | 65 | 6.5 | 7 | 3 |
| PNY-60 | 60 | 70 | 6.5 | 7 | 3 |
| PNY-70 | 70 | 80 | 6.5 | 7 | 3 |
詳細情報
基本情報
【特長】
・耐摩耗性重視のロッド専用パッキンで、給油、無給油からドライエアまでの条件下で安定したシール性を保持します。
【用途】
・標準シリンダ。
ご注意
- 写真はイメージです。
※実物は、切れ目のない円形です
【空圧用】PNYパッキンのレビュー
空圧部品の修理
5
5.02022/01/31
メーカーのマニュアルの型番から簡単に検索でき注文も簡単にすることが出来ました。
１個から注文できるのも良かったです。
0人が参考にしています。
生産設備付帯消耗品として利用
5
5.02019/11/26
自社生産設備付帯のシリンダーに対し機器内への塵埃等混入やエアー、油漏れの防止措置として利用しています。空圧機器に対しては...もっと読む
0人が参考にしています。
タイヤチェンジャー
5
5.02019/01/08
古い機種なのでなかなかサイズがみつけられず困っていましたがここでピッタリのサイズをみつけられて助かりました。取り付け後問...もっと読む
0人が参考にしています。
