阪上製作所

【油圧用】SMJシール

カタログ |

通常単価(税別): 1,515円～5,497円

税込単価: 1,667円～6,047円

通常出荷日：6日目

【特長】・エスフロン（PTFE）製のシールリングと合成ゴム製Oリングを組み合わせたシールで、摩擦抵抗が...

写真はイメージです。
※実物は、切れ目のない円形です

よく一緒に見られています

阪上製作所

通常出荷日：6 日目～

よく一緒に見られています

阪上製作所

通常出荷日：在庫品1日目

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（注）

パッキンは上図のように方向性があります。装着方向にご注意ください。
装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
ロッド径φ30以下の場合は取り付けを容易にするため分割みぞ構造をお勧めします。
L寸法は併用するパッキンによって異なります。併用するパッキンのL寸法をご参照ください。

※仕上記号の表面粗さの標準数列については、デジタルカタログ155頁を参照ください。

みぞ部詳細

製品仕様

名称	分類	標準材質					適用流体
名称		材質番号	使用範囲
使用箇所		材質番号	常用最高圧力 MPa{kgf/cm²}		最高速度（m/s）	温度（℃）
SMJシール	油圧用パッキン	PT154	SMJシール<はみ出しすきま直径0.6mm>	21{210}	3	-30～100	一般石油系作動油水-グリコール系作動液水-油エマルジョン系作動液（一般石油系作動油、リン酸エステル系作動液）
ロッド専用	油圧用パッキン	PT154	SMJシール<はみ出しすきま直径0.3mm>	35{350}	3	-30～100	一般石油系作動油水-グリコール系作動液水-油エマルジョン系作動液（一般石油系作動油、リン酸エステル系作動液）

規格表

型番リスト

表示件数

型番

内径d

(mm)

外径D

(mm)

幅 H

(mm)

最小発注数量

18	25.3	3	1個
22	32.7	4	1個
25	35.7	4	1個
28	38.7	4	1個
30	40.7	4	1個
35	45.7	4	1個
40	55.1	6	1個
50	65.1	6	1個
55	70.1	6	1個
60	75.1	6	1個
65	80.1	6	1個
80	95.1	6	1個
100	115.1	6	1個

通常単価(税別) (税込単価)	通常出荷日

1,515円 ( 1,667円 )	6日目
1,641円 ( 1,805円 )	6日目
1,728円 ( 1,901円 )	6日目
1,926円 ( 2,119円 )	6日目
1,882円 ( 2,070円 )	6日目
2,031円 ( 2,234円 )	6日目
2,087円 ( 2,296円 )	6日目
2,497円 ( 2,747円 )	6日目
2,897円 ( 3,187円 )	6日目
2,997円 ( 3,297円 )	6日目
3,297円 ( 3,627円 )	6日目
3,997円 ( 4,397円 )	6日目
5,497円 ( 6,047円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・エスフロン（PTFE）製のシールリングと合成ゴム製Oリングを組み合わせたシールで、摩擦抵抗が小さく、低圧、低速でもスティックスリップを起こしません。
・なお、シールリング（樹脂）は硬く弾性が乏しいため、シール性はUパッキンと比較して若干劣ります。
・特に傷等の影響をうけやすいため取扱いにご注意ください。
・シール効果と信頼性向上のため、シールリングに圧力導入用ノッチの付いた製品も製作しておりますので、お問合せください。
・高密封・高耐久タイプのロッド専用シールです。
【用途】
・一般産業機械用シリンダ。
・建設機械用シリンダ。
・特殊用途用シリンダ。

ご注意

写真はイメージです。
※実物は、切れ目のない円形です

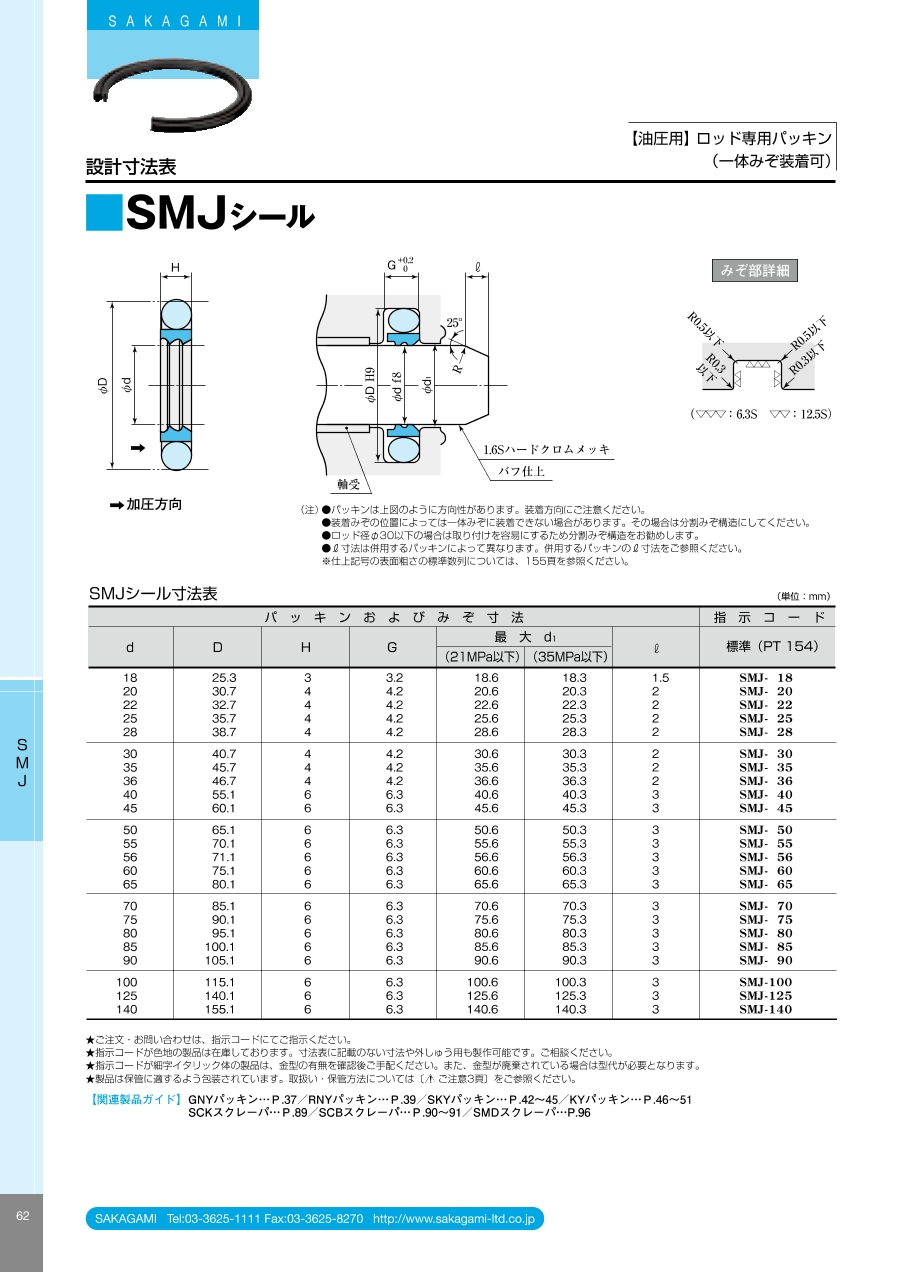

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
