タイプ
~mm
- KY
出荷日
- すべて
- 当日出荷可能
- 6日以内

阪上製作所

【油圧用】KYパッキン

Name: 【油圧用】KYパッキン
Brand: 阪上製作所
SKU: 221005133625
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 528円～27,409円

税込単価: 581円～30,150円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

【油圧用】PSペンタシール

通常価格(税別)： 398円 (税込価格：438円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

SDRスクレーパ

通常価格(税別)： 417円 (税込価格：459円)

通常出荷日：在庫品1日目

豊富なサイズ、しかも大断面設計のため幅広い用途に安定した性能を発揮します。

詳細情報を確認する

種類
パッキン
動作種類
往復運動用
パッキン種類
ピストン用 / ロッド用
パッキン用途
油圧
材質
NBR(RN906)

ご注意

写真はイメージです。
※実物は、切れ目のない円形です

未確定：候補が87型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

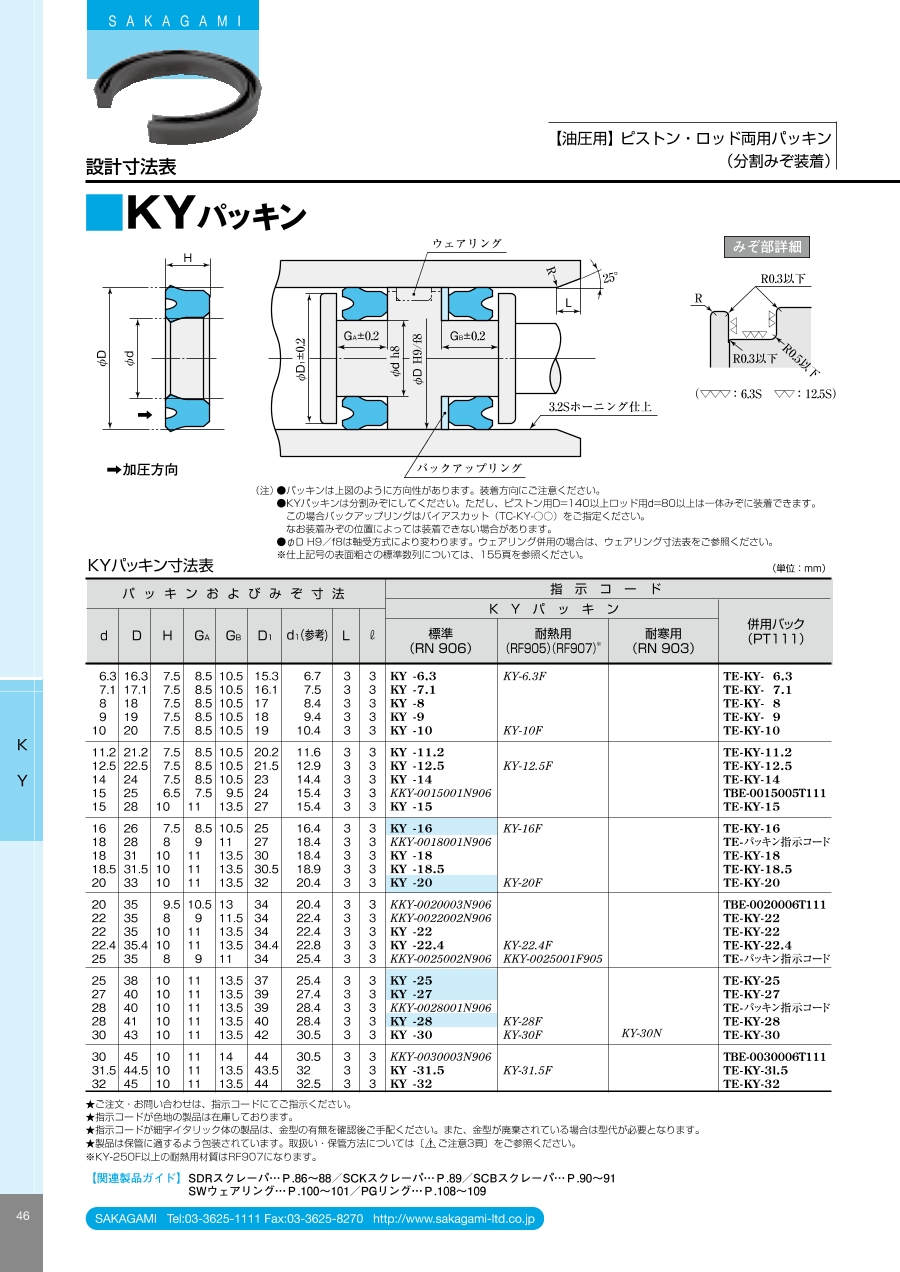

外形図

製品仕様

（注）

パッキンは上図のように方向性があります。装着方向にご注意ください。
KYパッキンは分割みぞにしてください。ただし、ピストン用D＝140以上ロッド用d＝80以上は一体みぞに装着できます。
この場合バックアップリングはバイアスカット（TC-KY-○○）をご指定ください。
なお装着みぞの位置によっては装着できない場合があります。
φD H9/f8は軸受方式により変わります。

規格表

単位：mm

型番（RN906）	パッキンおよびみぞ寸法
型番（RN906）	d	D	H	G_A	G_B	D₁	d₁（参考）	L	l
KY-6.3	6.3	16.3	7.5	8.5	10.5	15.3	6.7	3	3
KY-7.1	7.1	17.1	7.5	8.5	10.5	16.1	7.5	3	3
KY-8	8	18	7.5	8.5	10.5	17	8.4	3	3
KY-9	9	19	7.5	8.5	10.5	18	9.4	3	3
KY-10	10	20	7.5	8.5	10.5	19	10.4	3	3
KY-12.5	12.5	22.5	7.5	8.5	10.5	21.5	12.9	3	3
KY-14	14	24	7.5	8.5	10.5	23	14.4	3	3
KY-15	15	28	10	11	13.5	27	15.4	3	3
KY-16	16	26	7.5	8.5	10.5	25	16.4	3	3
KY-18	18	31	10	11	13.5	30	18.4	3	3
KY-18.5	18.5	31.5	10	11	13.5	30.5	18.9	3	3
KY-20	20	33	10	11	13.5	32	20.4	3	3
KY-22	22	35	10	11	13.5	34	22.4	3	3
KY-22.4	22.4	35.4	10	11	13.5	34.4	22.8	3	3
KY-25	25	38	10	11	13.5	37	25.4	3	3
KY-27	27	40	10	11	13.5	39	27.4	3	3
KY-28	28	41	10	11	13.5	40	28.4	3	3
KY-30	30	43	10	11	13.5	42	30.5	3	3
KY-31.5	31.5	44.5	10	11	13.5	43.5	32	3	3
KY-32	32	45	10	11	13.5	44	32.5	3	3
KY-34	34	50	12	13	16	48	34.5	3.5	3.5
KY-35	35	50	12	13	16	48	35.5	3.5	3.5
KY-35.5	35.5	51.5	12	13	16	49.5	36.0	3.5	3.5
KY-40	40	56	12	13	16	54	40.5	3.5	3.5
KY-45	45	61	12	13	16	59	45.5	3.5	3.5
KY-47	47	63	12	13	16	61	47.5	3.5	3.5
KY-50	50	66	12	13	16	64	50.5	3.5	3.5
KY-55	55	71	12	13	16	69	55.6	3.5	3.5
KY-56	56	72	12	13	16	70	56.6	3.5	3.5
KY-60	60	76	12	13	16	74	60.6	3.5	3.5
KY-63	63	79	12	13	16	77	63.6	3.5	3.5
KY-64	64	80	12	13	16	78	64.6	3.5	3.5
KY-65	65	81	12	13	16	79	65.6	3.5	3.5
KY-67	67	87	15	16	19	85	67.6	4	4
KY-70	70	90	15	16	19	88	70.6	4	4
KY-71	71	91	15	16	19	89	71.6	4	4
KY-75	75	95	15	16	19	93	75.6	4	4
KY-80	80	100	15	16	19	98	80.6	4	4
KY-85	85	105	15	16	19	103	85.6	4	4
KY-90	90	110	15	16	19	108	90.6	4	4
KY-95	95	115	15	16	19	113	95.6	4	4
KY-100	100	120	15	16	19	118	100.6	4	4
KY-105	105	125	15	16	19	123	105.6	4	4
KY-106	106	126	15	16	19	124	106.6	4	4
KY-110	110	130	15	16	19	128	110.6	4	4
KY-112	112	132	15	16	19	130	112.6	4	4
KY-120	120	140	15	16	19	138	120.6	4	4
KY-125	125	150	19	21	24	147	125.7	5	5
KY-130	130	155	19	21	24	152	130.7	5	5
KY-135A	135	160	15.7	17	20	157	135.7	5	5
KY-135	135	160	19	21	24	157	135.7	5	5
KY-140	140	165	19	21	24	162	140.7	5	5
KY-145	145	170	19	21	24	167	145.7	5	5
KY-150	150	175	19	21	24	172	150.7	5	5
KY-155A	155	180	15.7	17	20	177	155.7	5	5
KY-155	155	180	19	21	24	177	155.7	5	5
KY-160	160	185	19	21	24	182	160.7	5	5
KY-165	165	190	19	21	24	187	165.7	5	5
KY-170	170	195	19	21	24	192	170.7	5	5
KY-175A	175	200	15.7	17	20	197	175.7	5	5
KY-175	175	200	19	21	24	197	175.7	5	5
KY-180	180	205	19	21	24	202	180.7	5	5
KY-190	190	215	19	21	24	212	190.8	5	5
KY-199A	199	224	15.7	17	20	221	199.8	5	5
KY-199	199	224	19	21	24	221	199.8	5	5
KY-200	200	225	19	21	24	222	200.8	5	5
KY-212	212	237	19	21	24	234	212.8	5	5
KY-224	224	249	19	21	24	246	224.8	5	5
KY-225	225	250	19	21	24	247	225.8	5	5
KY-236	236	261	19	21	24	258	236.8	5	5
KY-250	250	275	19	21	24	272	250.8	5	5
KY-265	265	297	24	26	29	294	265.8	6	6
KY-270	270	300	24	26	29	297	270.8	6	6
KY-280	280	312	24	26	29	309	280.8	6	6
KY-300	300	332	24	26	29	329	300.8	6	6
KY-315	315	347	24	26	29	344	316	6	6
KY-335	335	367	24	26	29	346	336	6	6
KY-355	355	387	24	26	29	384	356	6	6
KY-368	368	400	24	26	29	397	369	6	6
KY-375	375	407	24	26	29	404	376	6	6
KY-400	400	432	24	26	29	429	401	6	6
KY-425	425	457	24	26	29	454	426	6	6
KY-450	450	482	24	26	29	479	451	6	6
KY-475	475	507	24	26	29	504	476	6	6
KY-500	500	532	24	26	29	529	501	6	6
KY-530	530	570	30	33	37	566	531	8	8
KY-560	560	600	30	33	37	596	561	8	8
KY-600	600	640	30	33	37	636	601	8	8
KY-630	630	670	30	33	37	666	631	8	8

型番リスト

表示件数

型番

内径d

(mm)

外径D

(mm)

幅 H

(mm)

最小発注数量

6.3	16.3	7.5	1個
8	18	7.5	1個
9	19	7.5	1個
10	20	7.5	1個
12.5	22.5	7.5	1個
14	24	7.5	1個
15	28	10	20個
16	26	7.5	1個
18	31	10	1個
18.5	31.5	10	1個
20	33	10	1個
22	35	10	1個
22.4	35.4	10	1個
25	38	10	1個
27	40	10	1個
28	41	10	1個
30	43	10	1個
31.5	44.5	10	1個
32	45	10	1個
34	50	12	1個
35	50	12	1個
35.5	51.5	12	1個
40	56	12	1個
45	61	12	1個
47	63	12	1個
50	66	12	1個
55	71	12	1個
56	72	12	1個
60	76	12	1個
64	80	12	1個
65	81	12	1個
67	87	15	1個
70	90	15	1個
71	91	15	1個
75	95	15	1個
80	100	15	1個
85	105	15	1個
90	110	15	1個
95	115	15	1個
100	120	15	1個
105	125	15	1個
106	126	15	1個
110	130	15	1個
112	132	15	1個
120	140	15	1個
125	150	19	1個
130	155	19	1個
135	160	19	1個
135	160	15.7	1個
140	165	19	1個
145	170	19	1個
150	175	19	1個
155	180	19	1個
155	180	15.7	1個
160	185	19	1個
165	190	19	1個
170	195	19	1個
175	200	19	1個
175	200	15.7	1個
180	205	19	1個

通常単価(税別) (税込単価)	通常出荷日

528円 ( 581円 )	6日目
574円 ( 631円 )	6日目
718円 ( 790円 )	6日目
561円 ( 617円 )	在庫品1日目当日出荷可能
568円 ( 625円 )	在庫品1日目当日出荷可能
568円 ( 625円 )	6日目
555円 ( 611円 )	6日目
614円 ( 675円 )	6日目
568円 ( 625円 )	6日目
568円 ( 625円 )	6日目
573円 ( 630円 )	6日目
568円 ( 625円 )	6日目
568円 ( 625円 )	6日目
573円 ( 630円 )	6日目
573円 ( 630円 )	6日目
638円 ( 702円 )	6日目
638円 ( 702円 )	6日目
588円 ( 647円 )	6日目
638円 ( 702円 )	6日目
638円 ( 702円 )	6日目
638円 ( 702円 )	6日目
738円 ( 812円 )	6日目
918円 ( 1,010円 )	6日目
1,081円 ( 1,189円 )	6日目
998円 ( 1,098円 )	6日目
1,197円 ( 1,317円 )	6日目
1,497円 ( 1,647円 )	6日目
1,497円 ( 1,647円 )	6日目
1,497円 ( 1,647円 )	6日目
1,497円 ( 1,647円 )	6日目
1,597円 ( 1,757円 )	6日目
1,597円 ( 1,757円 )	6日目
1,597円 ( 1,757円 )	6日目
1,697円 ( 1,867円 )	6日目
1,697円 ( 1,867円 )	6日目
1,833円 ( 2,016円 )	6日目
1,797円 ( 1,977円 )	6日目
1,797円 ( 1,977円 )	6日目
1,997円 ( 2,197円 )	6日目
2,203円 ( 2,423円 )	6日目
2,197円 ( 2,417円 )	6日目
1,657円 ( 1,823円 )	6日目
2,197円 ( 2,417円 )	6日目
2,097円 ( 2,307円 )	6日目
2,297円 ( 2,527円 )	6日目
2,097円 ( 2,307円 )	6日目
2,397円 ( 2,637円 )	6日目
2,597円 ( 2,857円 )	6日目
2,597円 ( 2,857円 )	6日目
2,701円 ( 2,971円 )	6日目
2,697円 ( 2,967円 )	6日目
2,797円 ( 3,077円 )	6日目
2,797円 ( 3,077円 )	6日目
2,597円 ( 2,857円 )	6日目
2,797円 ( 3,077円 )	6日目
2,797円 ( 3,077円 )	6日目
3,247円 ( 3,572円 )	6日目
3,499円 ( 3,849円 )	6日目
3,197円 ( 3,517円 )	6日目
3,197円 ( 3,517円 )	6日目

基本情報

基本情報

豊富なサイズ、しかも大断面設計のため幅広い用途に安定した性能を発揮します。

ご注意

写真はイメージです。
※実物は、切れ目のない円形です

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
