【油圧用】HSDパッキン

カタログ |

数量スライド割引

通常単価(税別): 297円～884円

税込単価: 327円～972円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

通常出荷日：在庫品1日目

【特長】・両圧タイプのパッキンでピストンの薄型設計が可能です。・Oリングと比べ...

種類
パッキン
動作種類
往復運動用
パッキン種類
ピストン用
パッキン用途
油圧
材質
NBR(RN906)

ご注意

写真はイメージです。
※実物は、切れ目のない円形です

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

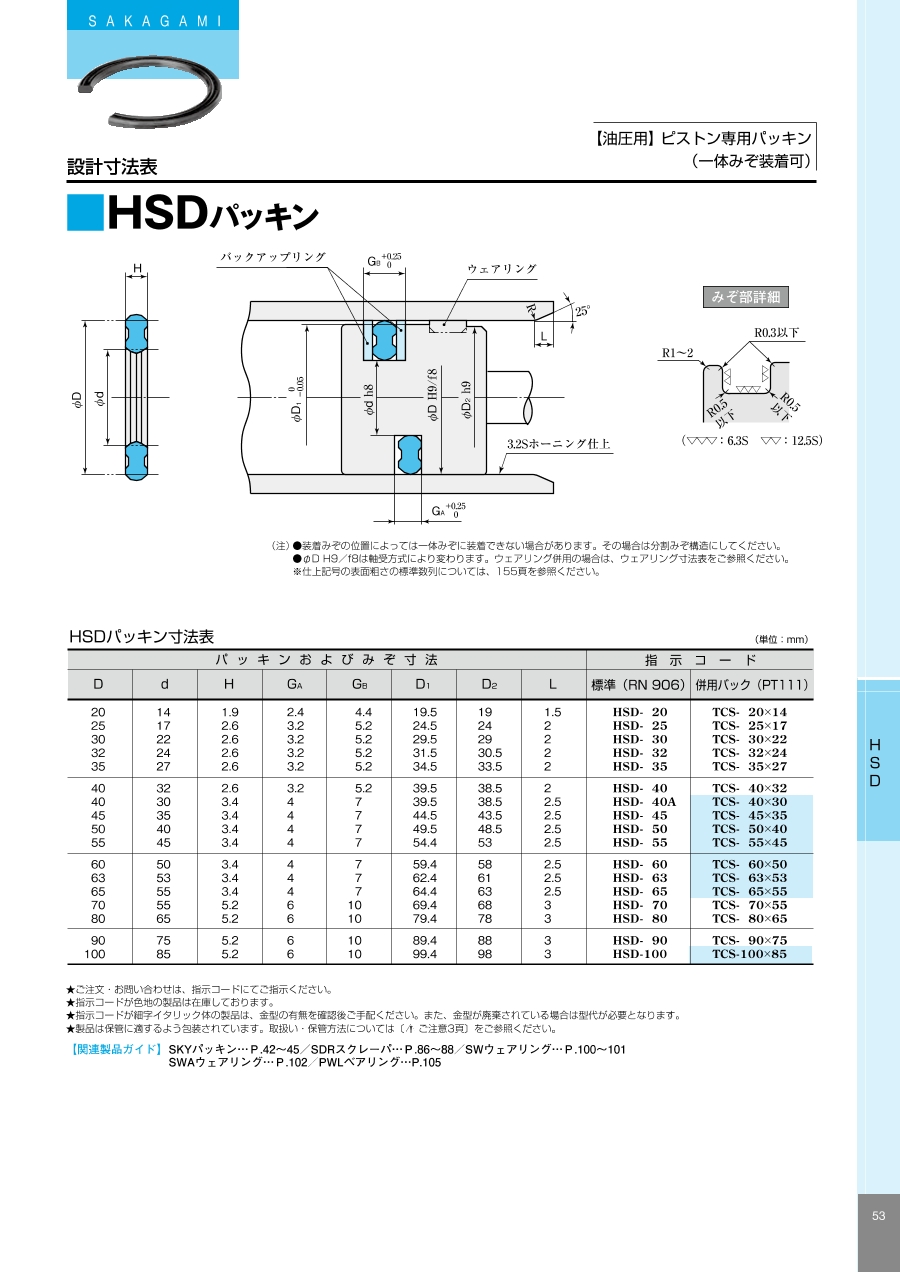

外形図

製品仕様

（注）

装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にして下さい。
φD H9/f8は軸受方式により変わります。

規格表

単位：mm

型番	パッキンおよびみぞ寸法
型番	D	d	H	G_A	G_B	D₁	D₂	L
HSD-20	20	14	1.9	2.4	4.4	19.5	19	1.5
HSD-25	25	17	2.6	3.2	5.2	24.5	24	2
HSD-30	30	22	2.6	3.2	5.2	29.5	29	2
HSD-32	32	24	2.6	3.2	5.2	31.5	30.5	2
HSD-35	35	27	2.6	3.2	5.2	34.5	33.5	2
HSD-40	40	32	2.6	3.2	5.2	39.5	38.5	2
HSD-40A	40	30	3.4	4	7	39.5	38.5	2.5
HSD-45	45	35	3.4	4	7	44.5	43.5	2.5
HSD-50	50	40	3.4	4	7	49.5	48.5	2.5
HSD-55	55	45	3.4	4	7	54.4	53	2.5
HSD-60	60	50	3.4	4	7	59.4	58	2.5
HSD-63	63	53	3.4	4	7	62.4	61	2.5
HSD-65	65	55	3.4	4	7	64.4	63	2.5
HSD-70	70	55	5.2	6	10	69.4	68	3
HSD-80	80	65	5.2	6	10	79.4	78	3

型番リスト

表示件数

型番

内径d

(mm)

外径D

(mm)

幅 H

(mm)

適用併用バックアップリング

最小発注数量

14	20	1.9	TCS-20X14	1個
17	25	2.6	TCS-25X17	1個
22	30	2.6	TCS-30X22	1個
24	32	2.6	TCS-32X24	1個
27	35	2.6	TCS-35X27	1個
32	40	2.6	TCS-40X32	1個
30	40	3.4	TCS-40X30	1個
35	45	3.4	TCS-45X35	1個
40	50	3.4	TCS-50X40	1個
45	55	3.4	TCS-55X45	1個
50	60	3.4	TCS-60X50	1個
53	63	3.4	TCS-63X53	1個
55	65	3.4	TCS-65X55	1個
55	70	5.2	TCS-70X55	1個
65	80	5.2	TCS-80X65	1個

通常単価(税別) (税込単価)	通常出荷日

297円 ( 327円 )	6日目
583円 ( 641円 )	6日目
368円 ( 405円 )	6日目
348円 ( 383円 )	6日目
398円 ( 438円 )	6日目
448円 ( 493円 )	6日目
448円 ( 493円 )	6日目
468円 ( 515円 )	6日目
528円 ( 581円 )	6日目
573円 ( 630円 )	6日目
630円 ( 693円 )	6日目
654円 ( 719円 )	6日目
638円 ( 702円 )	6日目
718円 ( 790円 )	6日目
884円 ( 972円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・両圧タイプのパッキンでピストンの薄型設計が可能です。
・Oリングと比べ、ネジレやコロガリ破損がなく安定したシール性能を発揮します。
【用途】
・農機用シリンダ。
・産業車輌用シリンダ。

ご注意

写真はイメージです。
※実物は、切れ目のない円形です

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【油圧用】HSDパッキンのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【油圧用】HSDパッキン	【油圧用】GNYパッキン	【油圧用】GPYパッキン	【油圧用】RNYパッキン	【油圧用】RGYパッキン	【油圧用】KYパッキン
メーカー	阪上製作所	阪上製作所	阪上製作所	阪上製作所	阪上製作所	阪上製作所
通常価格	297円-	628円 -	688円 -	568円 -	568円 -	528円 -
通常出荷日	6日目	在庫品1日目〜	6日目	6日目〜	6日目	在庫品1日目〜
種類	パッキン	パッキン	パッキン	パッキン	パッキン	パッキン
動作種類	往復運動用	往復運動用	往復運動用	往復運動用	往復運動用	往復運動用
パッキン種類	ピストン用	ロッド用	ピストン用	ロッド用	ピストン用	ピストン用 / ロッド用
パッキン用途	油圧	油圧	油圧	油圧	油圧	油圧
材質	NBR(RN906)	NBR(RN919)	NBR(RN919)	NBR(RN922)	NBR(RN923)	NBR(RN906)
