阪上製作所

【油圧用】GPYパッキン

カタログ |

通常単価(税別): 688円～3,297円

税込単価: 757円～3,627円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

阪上製作所

通常出荷日：在庫品1日目

【特長】・耐摩耗材質を使用したピストン用専用パッキンです。・径寸法に対する断面...

種類
パッキン
動作種類
往復運動用
パッキン種類
ピストン用
パッキン用途
油圧
材質
NBR(RN919)

ご注意

写真はイメージです。
※実物は、切れ目のない円形です

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（注）

パッキンは上図のように方向性があります。装着方向にご注意ください。
装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
高圧用バックアップリングを使用しない場合φDc・Gcは不要です。
φD H9/f8は軸受方式により変わります。ウェアリングまたはエスリーブ併用の場合は、各寸法表をご参照ください。

※仕上記号の表面粗さの標準数列については、デジタルカタログ155頁を参照ください。

みぞ部詳細

製品仕様

名称	分類	標準材質					適用流体
名称		材質番号	使用範囲
使用箇所		材質番号	常用最高圧力 MPa{kgf/cm²}		最高速度（m/s）	温度（℃）
GPYパッキン	油圧用パッキン	RN919	GPYパッキン<はみ出しすきまH9/f8>	17.5{175}	1	-30～100	一般石油系作動油水-グリコール系作動液水-油エマルジョン系作動液
GPYパッキン			バックアップリング併用	25{250}	0.5
ピストン専用			標準バック+高圧バックアップ併用	35{350}	0.5

規格表

型番リスト

表示件数

型番

内径d

(mm)

外径D

(mm)

幅 H

(mm)

適用併用標準バックアップリング

適用併用高圧バックアップリング

最小発注数量

30	40	6.2	TC-GPY-40	PE-GPY-40	1個
35	45	6.2	TC-GPY-45	PE-GPY-45	1個
40	50	6.2	TC-GPY-50	PE-GPY-50	1個
45	55	6.2	TC-GPY-55	PE-GPY-55	1個
50	60	6.2	TC-GPY-60	PE-GPY-60	1個
53	63	6.2	TC-GPY-63	PE-GPY-63	1個
52	65	7.7	TC-GPY-65	PE-GPY-65	1個
57	70	7.7	TC-GPY-70	PE-GPY-70	1個
62	75	7.7	TC-GPY-75	PE-GPY-75	1個
65	80	9.2	TC-GPY-80	PE-GPY-80	1個
70	85	9.2	TC-GPY-85	PE-GPY-85	1個
75	90	9.2	TC-GPY-90	PE-GPY-90	1個
80	100	12	TC-GPY-100	PE-GPY-100	1個
90	110	12	TC-GPY-110	PE-GPY-110	1個
100	120	12	TC-GPY-120	PE-GPY-120	1個
105	125	12	TC-GPY-125	PE-GPY-125	1個
110	130	12	TC-GPY-130	PE-GPY-130	1個
120	140	12	TC-GPY-140	PE-GPY-140	1個
125	150	16	TC-GPY-150	PE-GPY-150	1個
135	160	16	TC-GPY-160	PE-GPY-160	1個
155	180	16	TC-GPY-180	PE-GPY-180	1個

通常単価(税別) (税込単価)	通常出荷日

688円 ( 757円 )	6日目
758円 ( 834円 )	6日目
758円 ( 834円 )	6日目
982円 ( 1,080円 )	6日目
1,197円 ( 1,317円 )	6日目
1,397円 ( 1,537円 )	6日目
1,397円 ( 1,537円 )	6日目
1,497円 ( 1,647円 )	6日目
1,697円 ( 1,867円 )	6日目
1,673円 ( 1,840円 )	6日目
1,997円 ( 2,197円 )	6日目
1,897円 ( 2,087円 )	6日目
2,201円 ( 2,421円 )	6日目
2,123円 ( 2,335円 )	6日目
2,297円 ( 2,527円 )	6日目
2,697円 ( 2,967円 )	6日目
2,497円 ( 2,747円 )	6日目
2,697円 ( 2,967円 )	6日目
2,997円 ( 3,297円 )	6日目
3,297円 ( 3,627円 )	6日目
3,197円 ( 3,517円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・耐摩耗材質を使用したピストン用専用パッキンです。
・径寸法に対する断面寸法をSKYパッキンより大きくし、耐久性を高めました。
・ピストン用GPYパッキンは、逆圧破損を起こしにくくしました。
【用途】
・標準シリンダ。
・建設・産業車輌用シリンダ。
・ロボット用シリンダ。

ご注意

写真はイメージです。
※実物は、切れ目のない円形です

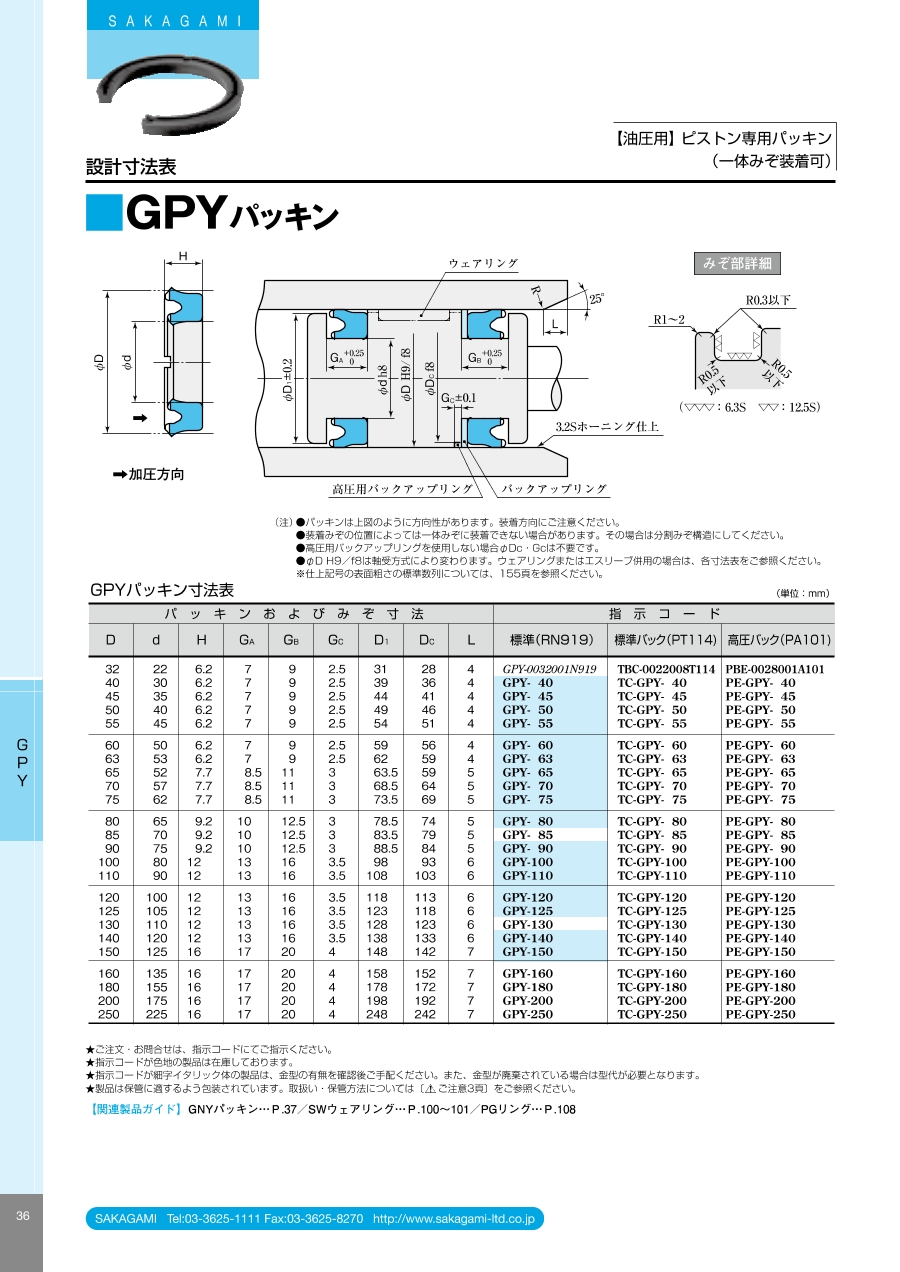

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
