ユニッタメクトロール フレックスタイプ U-Flex
![ユニッタメクトロール フレックスタイプ U-Flex UM[15,20,25,30,50,75,100]-T10-[60-300/1]SFUA](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005133063/221005133063_002_20230801115837.jpg)
ベルトに継手部のないエンドレス製法により、耐久性が向上し長寿命化したタイミング...
詳細情報を確認するUM[15,20,25,30,50,75,100]-T10-[60-300/1]SFUAの仕様・寸法情報
商品情報
張力保持特性に優れている
ベルト構造（本体 : 熱可望性ウレタン、心線 : スチール心線）
呼称例 : 材質記号、タイプ（F : フレックス）心線 : （S : スチール心線）、歯数、型式、幅、商品記号
呼称例（歯面帆布付きベルト） : 材質記号、歯面帆布記号、タイプ（F : フレックス）心線 : （S : スチール心線）、歯数、型式、幅、商品記号
一体成形のエンドレス製法による長寿命化の実現
ベルトにジョイント部がないため、強度の均一化を実現。
従来品 : ジョイント部あり
フレックス : ジョイント部なし
耐屈曲疲労性の向上
ベルト歯底部に溝ができない新製法を開発。溝付近の心線に作用する応力集中を緩和し、屈曲疲労性の向上を実現。
従来品 : 溝付近に応力が集中
フレックス : 応力が均等に作用
走行安定性に優れる
心線に、S、Z撚りの心線を採用することで互いの偏りを打ち消し走行安定性を実現。

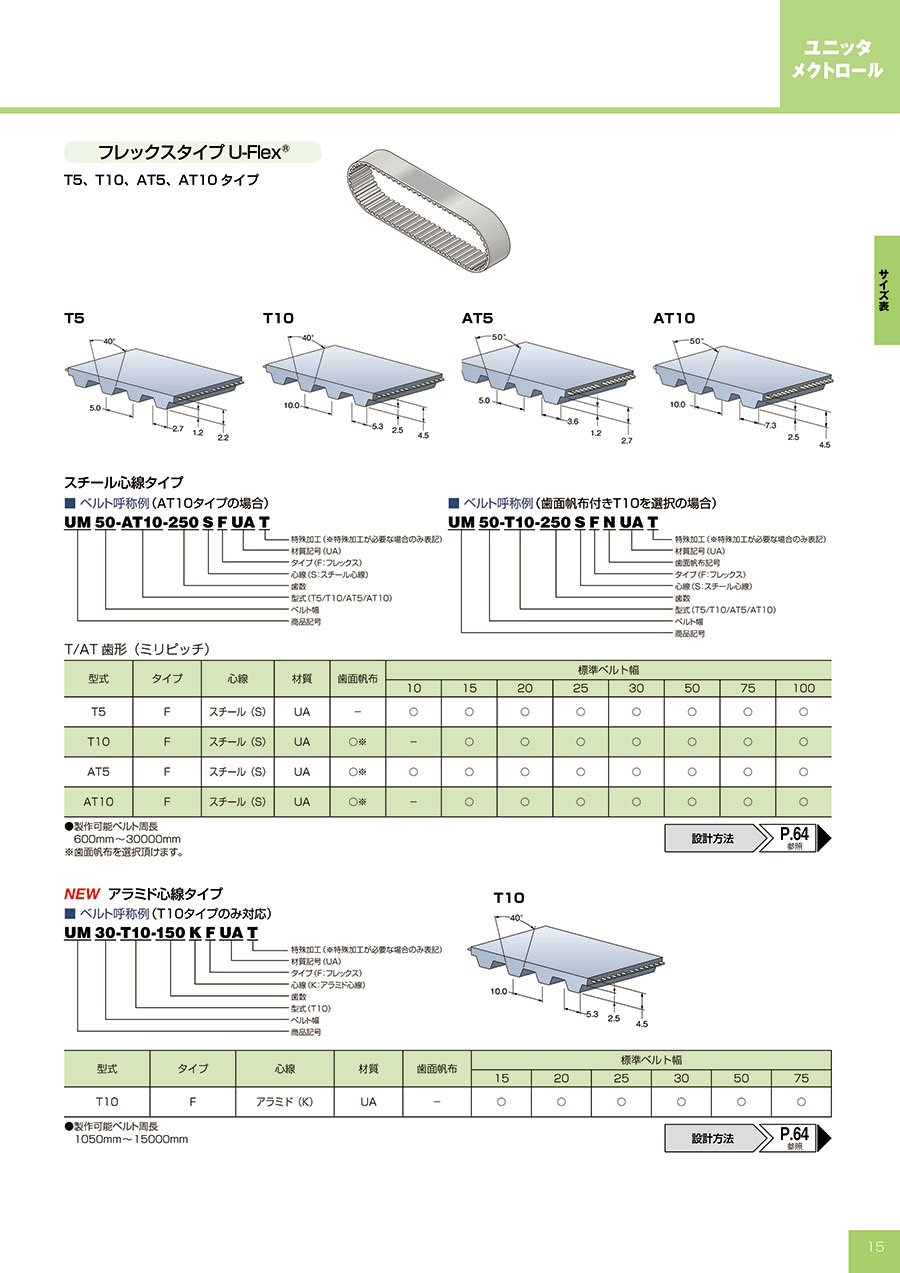

ラインナップ・サイズ表
| 型式 | タイブ | 心線 | 材質 | 歯面帆布 | 標準ベルト幅 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 20 | 25 | 30 | 50 | 75 | 100 | |||||
| T5 | F | スチール(S) | UA | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| T10 | F | スチール(S) | ○ | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| AT5 | F | スチール(S) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| AT10 | F | スチール(S) | ○ | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
詳細情報
基本情報
ベルトに継手部のないエンドレス製法により、耐久性が向上し長寿命化したタイミングベルト。
【特長】
・継手部がないため、強度の均一化を実現。
・張力保持特性も優れている。
【用途】
・食品製造ライン、食品包装装置。
・鋼板搬送ライン。
