アブソデックス AX6000Mシリーズ アクチュエータ単体/ケーブル単体
- 通常単価(税別)
- 12,970円～196,638円
- 税込単価
- 14,267円～216,302円
【特長】・直径80mmのミニマムサイズ。・ドライバとアクチュエータとケーブルの組み合わせ自由な互換機能...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AX6001M
注1）アクチュエータ原点位置は、外形寸法図と異なる場合があります。原点オフセット機能により、任意の原点位置を設定することができます。
AX6003M
注1）アクチュエータ原点位置は、外形寸法図と異なる場合があります。原点オフセット機能により、任意の原点位置を設定することができます。
製品仕様
| 項目 | AX6001M | AX6003M |
|---|---|---|
| 最大出力トルク N・m | 1.2 | 3.0 |
| 連続出力トルク N・m | 0.4 | 1.0 |
| 最高回転速度 rpm | 240（注1） | |
| 許容アキシャル荷重 N | 600 | |
| 許容モーメント荷重 N・m | 5 | |
| 出力軸慣性モーメント kg・m2 | 0.00034 | 0.00059 |
| 許容負荷慣性モーメント kg・m2 | 0.034 | 0.059 |
| 割出し精度（注3） 秒 | ±90 | |
| 繰返し精度（注3） 秒 | ±10 | |
| 出力軸摩擦トルク N・m | 0.13 | 0.22 |
| 分解能 P/rev | 540672 | |
| モータ絶縁階級 | A種 | |
| モータ耐電圧 | AC550V 1分間 | |
| モータ絶縁抵抗 | 10MΩ以上 DC500V | |
| 使用周囲温度 | 0～40℃ | |
| 使用周囲湿度 | 20～85%RH 結露なきこと | |
| 保存周囲温度 | -10～65℃ | |
| 保存周囲湿度 | 20～90%RH 結露なきこと | |
| 雰囲気 | 腐食性ガス、爆発性ガス、粉塵なきこと | |
| 質量 kg | 1.2（1.4） 注2 | 1.8（2.0） 注2 |
| 出力軸の振れ（注3） mm | 0.03 | |
| 出力軸の面振れ（注3） mm | 0.05 | |
| 保護構造 | IP20 | |
注1: 連続回転運転時は80rpm以下の速度でお使いください。
注2: （ ）内は、取付ベースオプション付アクチュエータ質量です。
注3: 割出し精度、繰返し精度、出力軸の振れ、出力軸の面振れの考え方については、デジタルカタログ62ページ「用語解説」をご参照ください。

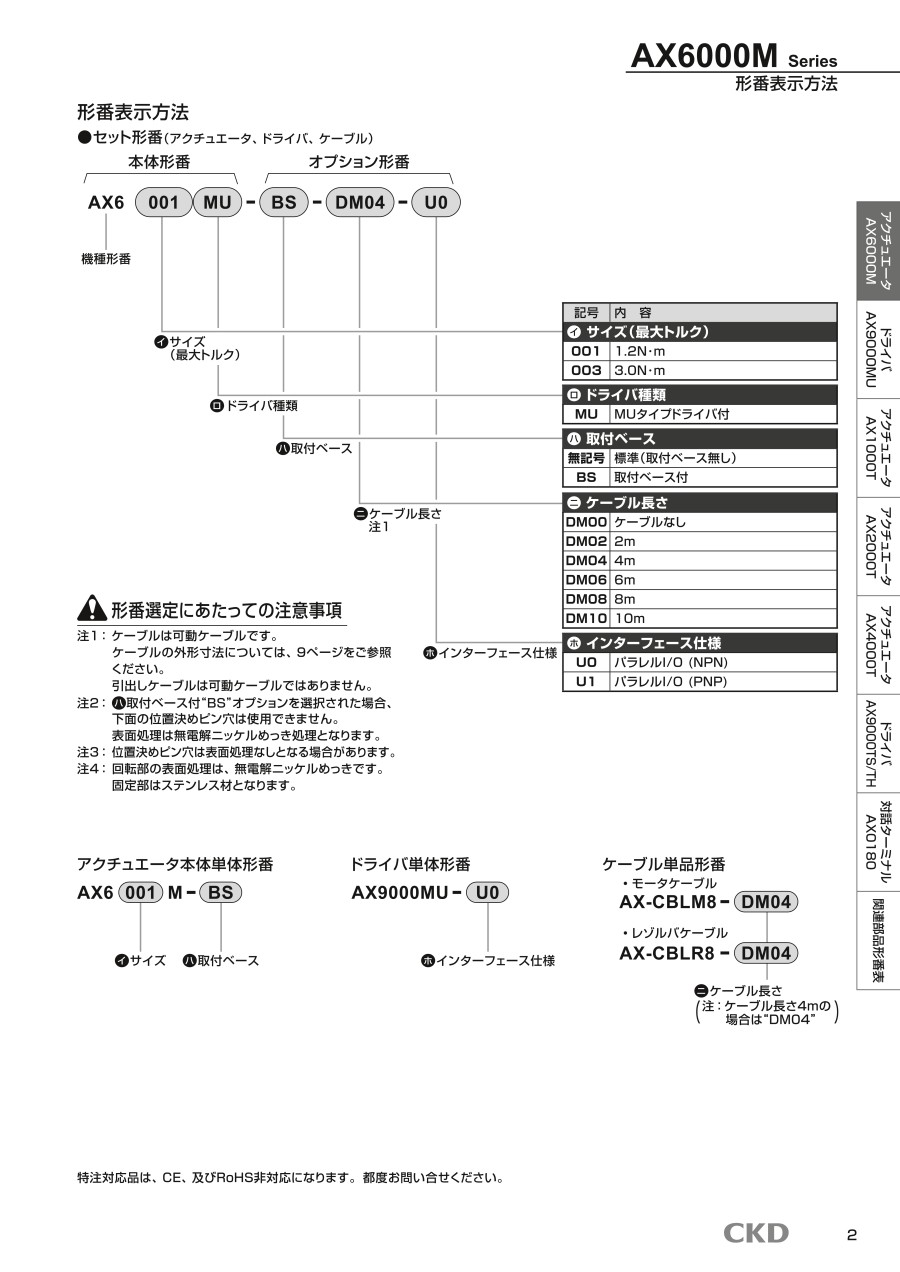

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
180,138円 ( 198,152円 ) | 18日目 |
184,263円 ( 202,689円 ) | 7日目 |
196,638円 ( 216,302円 ) | 18日目 |
13,396円 ( 14,736円 ) | 18日目 |
13,396円 ( 14,736円 ) | 5日目 |
17,453円 ( 19,198円 ) | 8日目 |
21,813円 ( 23,994円 ) | 8日目 |
26,172円 ( 28,789円 ) | 8日目 |
13,396円 ( 14,736円 ) | 18日目 |
13,396円 ( 14,736円 ) | 4日目 |
17,453円 ( 19,198円 ) | 8日目 |
21,813円 ( 23,994円 ) | 8日目 |
26,172円 ( 28,789円 ) | 8日目 |
12,970円 ( 14,267円 ) | 在庫品1日目当日出荷可能 |
