パルス制御モータ式ピック&プレースユニット 中型タイプ
- 通常単価(税別)
- 206,264円～266,290円
- 税込単価
- 226,890円～292,919円
通常出荷日：11日目～15日目
カム構造による長期安定搬送や最速0.3秒の高速サイクルタイムを実現。シリンダよりも「正確に安定的に早く...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が251型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

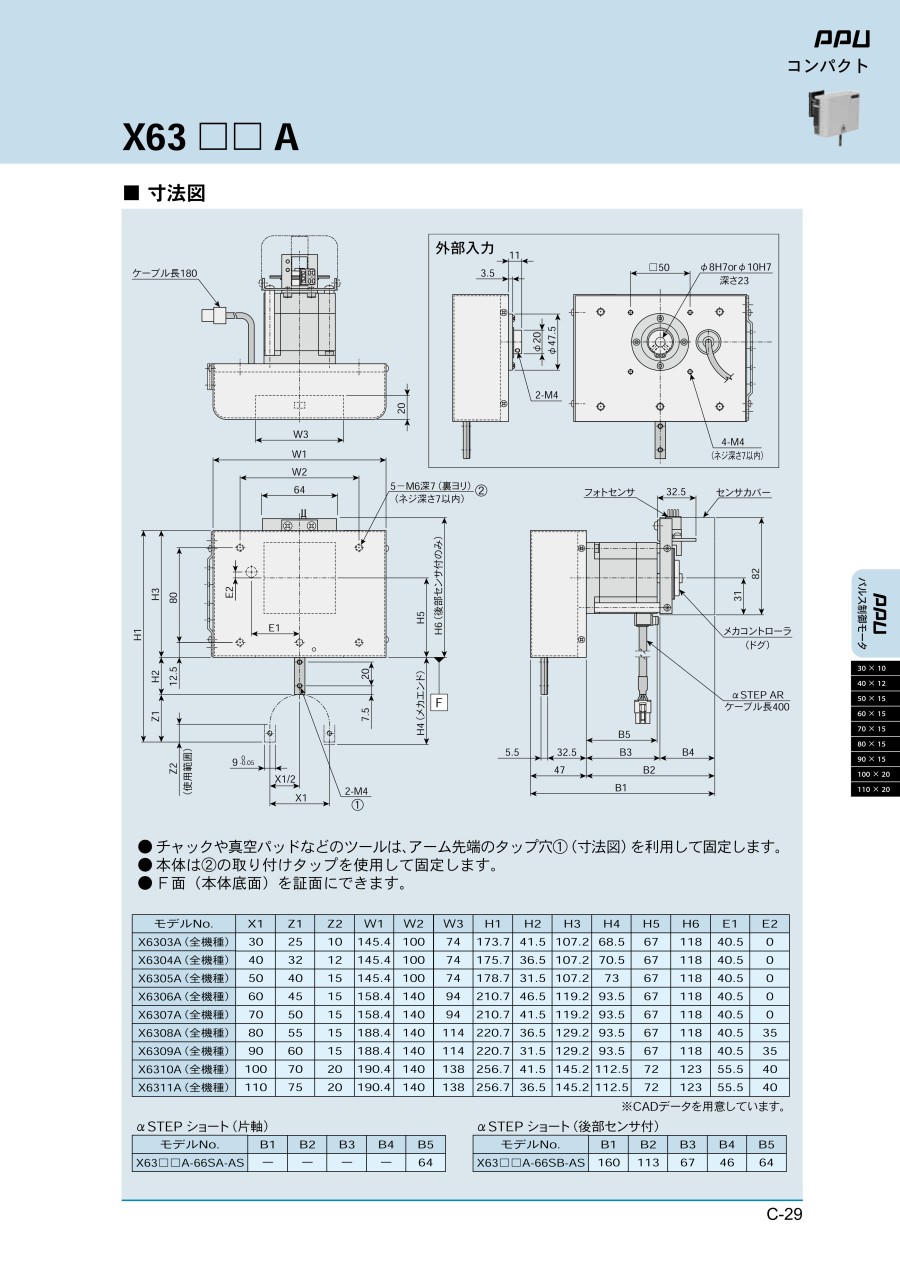

外形図
- チャックや真空パッドなどのツールはアーム先端のタップ穴（1）を利用して固定します。
- 本体は（2）の取り付けタップを使用して固定します。
- F面（本体底面）を証面にできます。
製品仕様
製品仕様
| 駆動方式 | αSTEP | 外部入力 |
|---|---|---|
| パルス制御モータ駆動 | （制御モータ） | |
| モータ型式 | ARM66SAK ARM66SBK （DC電源） | - |
| モータメーカ | オリエンタルモーター（株） | - |
| 内蔵センサ | 頂点センサ、原点&位置判別用センサ | |
| モータ後部センサ | フォトセンサ&ドグ（1～3ケ） ※モータ両軸仕様に取付け | - |
| 周囲温度 | +5～+50℃ | |
| 潤滑油 | コスモグリース、ダイナマックスEP No.1 | |
※αSTEPのARM6□SAKは片軸仕様です。モータ後部センサは取り付きません。
※上記モータのドライバはお客様にてご用意ください。
※外部入力はお客様にてモータをご用意ください。
性能（全タイプ）
| モデルNo. | ストローク（mm） | 位置繰り 返し精度 （mm） | 本体質量 （kg） | |||
|---|---|---|---|---|---|---|
| X | Z | |||||
| ストレート | ストレート （メカエンド） | R動作含む | ||||
| X6303A | 30 | 0～10 | 12 | 27 | ±0.01 | 2.4（1.6） |
| X6304A | 40 | 0～12 | 14 | 34 | 2.4（1.6） | |
| X6305A | 50 | 0～15 | 16.5 | 41.5 | 2.4（1.6） | |
| X6306A | 60 | 0～15 | 17 | 47 | 2.8（2.0） | |
| X6307A | 70 | 0～15 | 17 | 52 | 2.8（2.0） | |
| X6308A | 80 | 0～15 | 17 | 57 | 3.2（2.4） | |
| X6309A | 90 | 0～15 | 17 | 62 | 3.2（2.4） | |
| X6310A | 100 | 0～20 | 21 | 71 | 3.5（2.7） | |
| X6311A | 110 | 0～20 | 21 | 76 | 3.5（2.7） | |
- ※質量（ ）は外部入力タイプです。
質量はモータ後部センサ一ヶ付の場合。 - ※チャックホルダの質量はCHH1：28g。
- ※センサカバーの質量は110g。
- ※Xストロークの公差は-0.1、+0.2。
規格表
αSTEPショート（片側）
αSTEPショート（後部センサ付）
製品仕様
| 軽可搬 | ストローク（mm） | |
|---|---|---|
| Aタイプ | X | Z |
| X6303A | 30 | 10 |
| X6304A | 40 | 12 |
| X6305A | 50 | 15 |
| X6306A | 60 | 15 |
| X6307A | 70 | 15 |
| X6308A | 80 | 15 |
| X6309A | 90 | 15 |
| X6310A | 100 | 20 |
| X6311A | 110 | 20 |
商品特長詳細
PPU X63シリーズは小さなパーツを高速、高精度で搬送するユニットです。カムが常にアームを支える独自の機構により、「1モータ駆動の簡単制御で長期に亘り安定搬送ができる」と大変好評を得ています。
高速搬送&コンパクト
パルス制御モータ駆動の独自メカで0.2sec台～の高速サイクルタイムを手のひらサイズのコンパクトボディで実現しました。
選定サポート情報
注文例
製品特長紹介動画
1005チップ位置補正供給デモ機
PPU-FWSタイプにθ軸オプションを追加
ピックアンドプレースパルス制御式 ピン＆カラー高速搬送デモ機
高速PPUの搬送ストロークが2倍になる!!
手離れの良い搬送機器
搬送＋回転工程のお困りごとを解決
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
206,264円 ( 226,890円 ) | 11日目 |
216,422円 ( 238,064円 ) | 11日目 |
218,434円 ( 240,277円 ) | 11日目 |
212,143円 ( 233,357円 ) | 11日目 |
207,010円 ( 227,711円 ) | 11日目 |
217,168円 ( 238,885円 ) | 11日目 |
219,181円 ( 241,099円 ) | 11日目 |
212,171円 ( 233,388円 ) | 11日目 |
215,290円 ( 236,819円 ) | 11日目 |
225,449円 ( 247,994円 ) | 11日目 |
227,460円 ( 250,206円 ) | 11日目 |
220,451円 ( 242,496円 ) | 11日目 |
215,564円 ( 237,120円 ) | 11日目 |
225,723円 ( 248,295円 ) | 11日目 |
227,735円 ( 250,509円 ) | 11日目 |
220,725円 ( 242,798円 ) | 11日目 |
220,695円 ( 242,765円 ) | 11日目 |
230,854円 ( 253,939円 ) | 11日目 |
232,867円 ( 256,154円 ) | 11日目 |
225,856円 ( 248,442円 ) | 11日目 |
219,776円 ( 241,754円 ) | 11日目 |
229,934円 ( 252,927円 ) | 11日目 |
231,947円 ( 255,142円 ) | 11日目 |
224,937円 ( 247,431円 ) | 11日目 |
224,906円 ( 247,397円 ) | 11日目 |
235,066円 ( 258,573円 ) | 11日目 |
237,078円 ( 260,786円 ) | 11日目 |
230,068円 ( 253,075円 ) | 11日目 |
206,264円 ( 226,890円 ) | 11日目 |
216,422円 ( 238,064円 ) | 11日目 |
218,434円 ( 240,277円 ) | 11日目 |
211,424円 ( 232,566円 ) | 11日目 |
207,010円 ( 227,711円 ) | 11日目 |
217,168円 ( 238,885円 ) | 11日目 |
219,181円 ( 241,099円 ) | 11日目 |
212,171円 ( 233,388円 ) | 11日目 |
215,290円 ( 236,819円 ) | 11日目 |
225,449円 ( 247,994円 ) | 11日目 |
227,460円 ( 250,206円 ) | 11日目 |
220,451円 ( 242,496円 ) | 11日目 |
215,564円 ( 237,120円 ) | 11日目 |
225,723円 ( 248,295円 ) | 11日目 |
227,735円 ( 250,509円 ) | 11日目 |
220,725円 ( 242,798円 ) | 11日目 |
220,695円 ( 242,765円 ) | 11日目 |
230,854円 ( 253,939円 ) | 11日目 |
232,867円 ( 256,154円 ) | 11日目 |
225,856円 ( 248,442円 ) | 11日目 |
219,776円 ( 241,754円 ) | 11日目 |
229,934円 ( 252,927円 ) | 11日目 |
231,947円 ( 255,142円 ) | 11日目 |
224,937円 ( 247,431円 ) | 11日目 |
224,906円 ( 247,397円 ) | 11日目 |
235,066円 ( 258,573円 ) | 11日目 |
237,078円 ( 260,786円 ) | 11日目 |
230,068円 ( 253,075円 ) | 11日目 |
206,996円 ( 227,696円 ) | 11日目 |
217,141円 ( 238,855円 ) | 11日目 |
219,154円 ( 241,069円 ) | 11日目 |
212,143円 ( 233,357円 ) | 11日目 |
詳細情報
基本情報
カム構造による長期安定搬送や最速0.3秒の高速サイクルタイムを実現。シリンダよりも「正確に安定的に早く」ワークを供給できるユニット品です。
