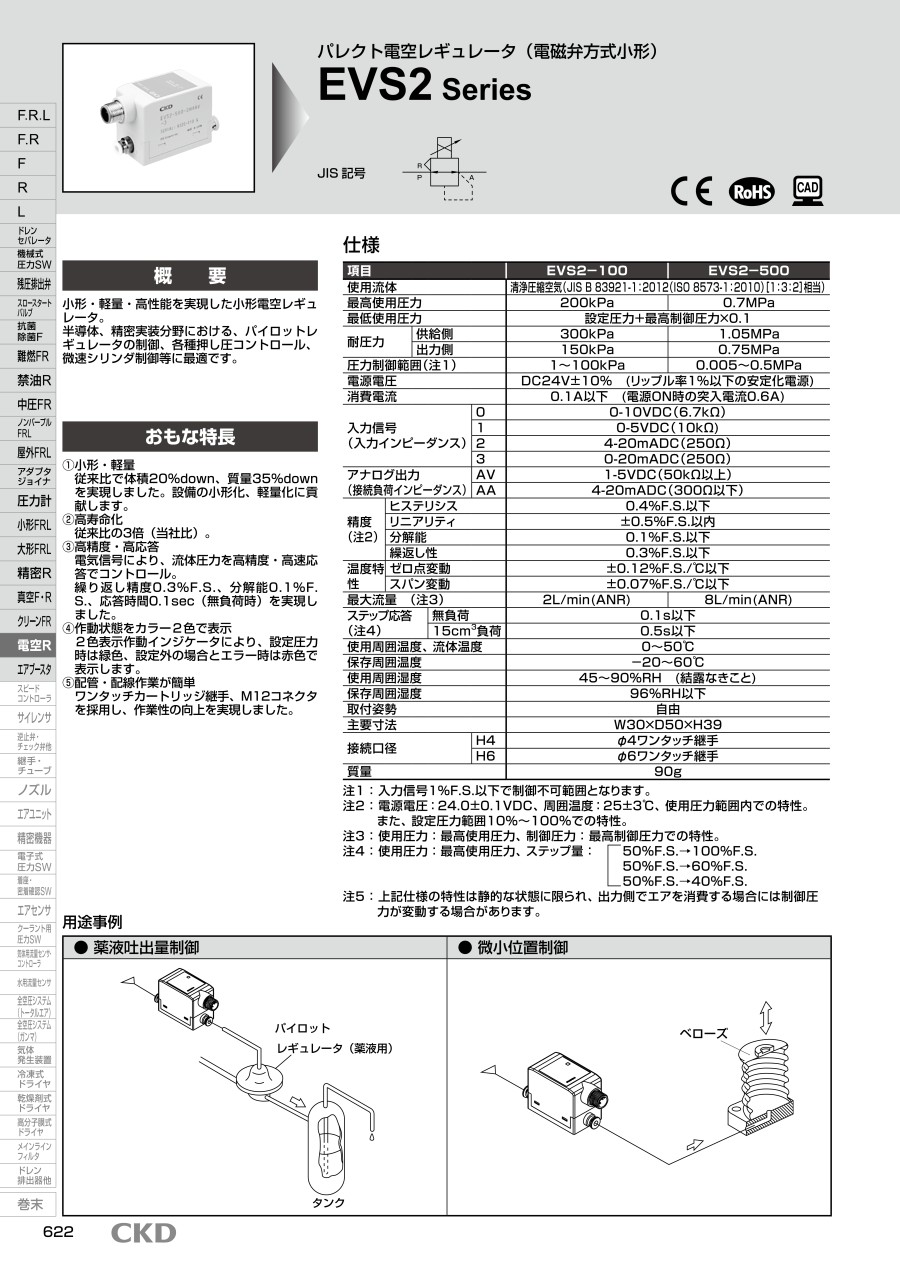

パレクト電空レギュレータ（電磁弁方式小形） EVS2シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
空気の圧力・流量を電気的に制御するレギュレータ。【特長】小形・軽量・設備の小形...
詳細情報を確認する商品仕様
パイロットレギュレータの制御、各種押し圧コントロール、微速シリンダ制御等に最適
EVS2の外観
EVS2の用途事例（薬液吐出量制御）
EVS2の用途事例（微小位置制御）
| 項目 | EVS2-100 | EVS2-500 | |
|---|---|---|---|
| 使用流体 | 清浄圧縮空気 | ||
| 最高使用圧力 | 200kPa | 0.7MPa | |
| 最低使用圧力 | 設定圧力＋最高制御圧力×0.1 | ||
| 耐圧力 | 供給側 | 300kPa | 1.05MPa |
| 出力側 | 150kPa | 0.75MPa | |
| 圧力制御範囲 (注1) | 1～100kPa | 0.005～0.5MPa | |
| 電源電圧 | DC24V±10％ (リップル率1%以下の安定化電源) | ||
| 消費電流 | 0.1A以下 (電源ON時の突入電流0.6A) | ||
| 入力信号 (入力インピーダンス) | 0 | 0-10VDC (6.7Ω) | |
| 1 | 0-5VDC（10kΩ) | ||
| 2 | 4-20mADC（250Ω） | ||
| 3 | 0-20mADC（250Ω） | ||
| アナログ出力 (接続不可インピーダンス) | AV | 1-5VDC（50kΩ以上） | |
| AA | 4-20mADC（300Ω以下） | ||
| 精度 (注2) | ヒステリシス | 0.4％F.S.以下 | |
| リニアリティ | ±0.5％F.S.以内 | ||
| 分解能 | 0.1％F.S.以下 | ||
| 繰返し性 | 0.3％F.S.以下 | ||
| 温度特性 | ゼロ点数変動 | 0.12％F.S./℃以下 | |
| スパン変動 | 0.07％F.S./℃以下 | ||
| 最大流量 (注3) | 2L/min(ANR) | 8L/min(ANR) | |
| ステップ応答 (注4) | 無負荷 | 0.1s以下 | |
| 15cm3負荷 | 0.5s以下 | ||
| 使用周囲温度、流体温度 | 0～50°C | ||
| 保存周囲温度 | －20～+60°C | ||
| 使用周囲湿度 | 45～90％RH (結露なきこと) | ||
| 保存周囲湿度 | 96％RH以下 | ||
| 取付姿勢 | 自由 | ||
| 主要寸法 | W30×D50×H39 | ||
| 接続口径 | H4 | φ4ワンタッチ継手 | |
| H6 | φ6ワンタッチ継手 | ||
| 質量 | 90g | ||
仕様
EVS2の外形寸法図
アナログ出力（電圧出力（AV）選択時）
アナログ出力（電流出力（AA）選択時）
入出力特性（EVS2-100）
入出力特性（ EVS2-500）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
40,727円 ( 44,800円 ) | 8日目 |
41,293円 ( 45,422円 ) | 8日目 |
41,922円 ( 46,114円 ) | 7日目 |
38,568円 ( 42,425円 ) | 8日目 |
41,922円 ( 46,114円 ) | 7日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
空気の圧力・流量を電気的に制御するレギュレータ。
【特長】
小形・軽量
・設備の小形化、軽量化に貢献します
高寿命化
高精度・高応答
・電気信号により、流体圧力を高精度・高速応答でコントロール
・繰り返し精度0.3％F.S.、分解能0.1％F.S.、応答時間0.1sec（無負荷時）を実現しました
作動状態をカラー2色で表示
・2色表示作動インジケータにより、設定圧力時は緑色、設定外の場合とエラー時は赤色で表示します
配管・配線作業が簡単
・ワンタッチカートリッジ継手、M12コネクタを採用し、作業性の向上を実現しました
【用途】
・薬液吐出量制御
・微小位置制御
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
ＣＫＤ
デジタル圧力センサ PPXシリーズ
圧力の〔現在地〕と〔設定値〕を同時に確認できるツイン表示や、3色表示設定内容コピー機能、3つのモード設定など従来に<br>ない使い易さと高機能を満載したデジタル圧力センサです。
よくあるご質問（FAQ）
また、制御圧力を落とす場合などでは、2次側のエアが製品内部を介し、排気ポート（Rポート）より排出されます。因りまして、2次側配管、負荷側内部が汚れていますと、同様に特性の悪化等、悪い影響を与えますので、配管内部の洗浄化に努めてください。
● AC電源ラインにラインフィルタを入れてください。
● 誘導負荷（電磁弁、リレーなど）にはCR、ダイオードなどの
サージキラーを用いて発生源側でノイズを除去してください。
● 各機器への配線と強電界とは離してください。
● 各機器への配線はシールド線にて結線してください。
● シールド線は、電源側のグランドに落としてください。
ただし、シリアル伝送タイプの通信ケーブルのシ−ルド
線は、各通信システム仕様に合った処理をしてください。
