電空レギュレータ EVRシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・電気信号により、空気圧力を連続的かつ、高精度にコントロールできる電空...
詳細情報を確認する商品仕様
半導体圧力センサと電子制御回路によるフィードバック制御を採用
| 項目 | 制御圧力 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
| ヒステリシス | 0.3 | 0.6 | 1.5 | 3 | |||||
| リニアリティ | ±0.5 | ±1 | ±2.5 | ±5 | |||||
| 分解能 | 0.1 | 0.2 | 0.5 | 0.9 | |||||
| 繰り返し性 | 0.2 | 0.4 | 1 | 1.8 | |||||
高精度圧力制御
単位 : kPa
温度安定性A
温度安定性B
入力信号0％時に残圧ゼロ。
圧力制御パターンを選択できる新機能を追加。
互換性・設置性（ストレートタイプ）
互換性・設置性（L形タイプ）

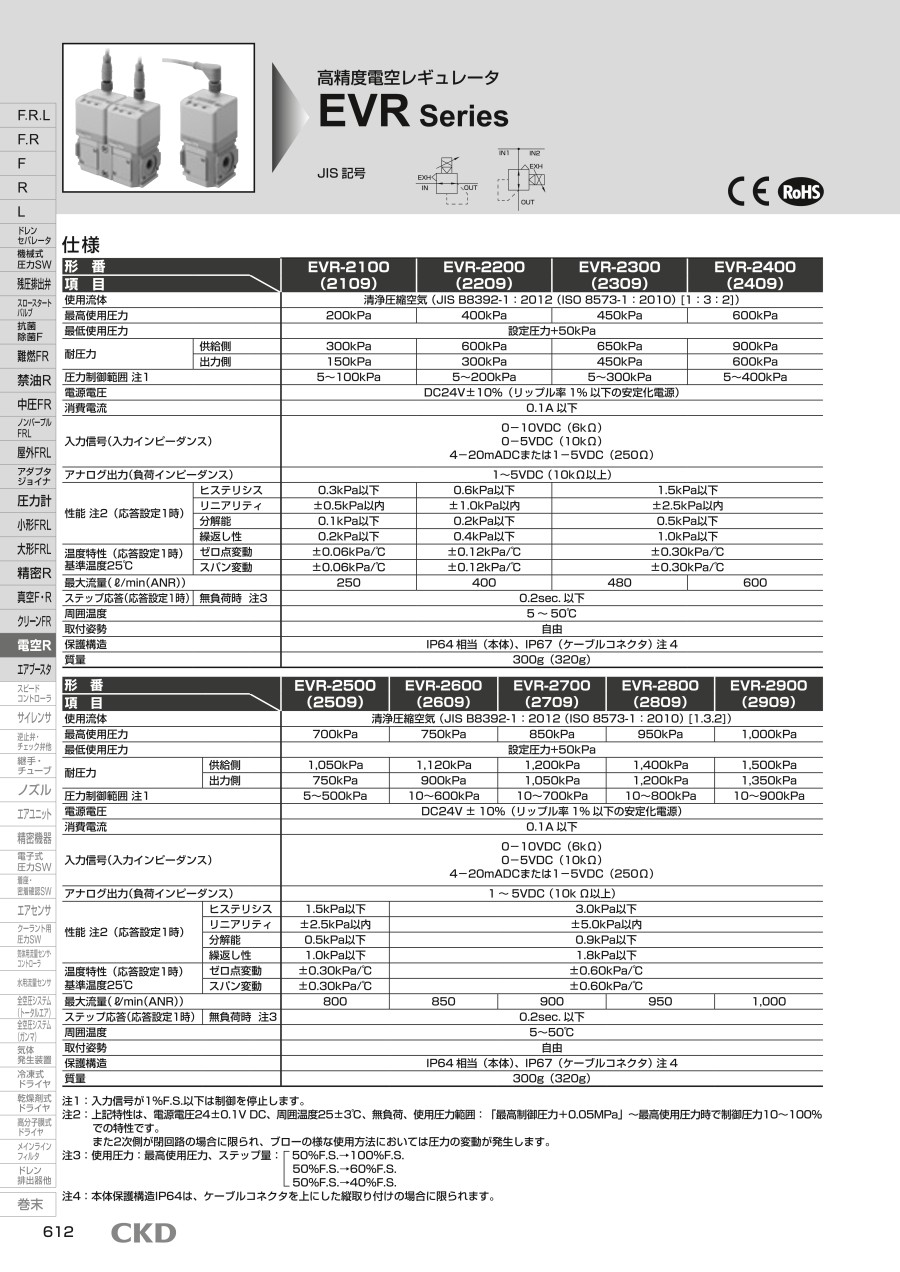

製品仕様
| 項目 | 形番 | ||||
|---|---|---|---|---|---|
| EVR-2100 （2109） | EVR-2200 （2209） | EVR-2300 （2309） | EVR-2400 （2409） | ||
| 仕様流体 | 清浄圧縮空気 （JIS B8392-1：2012 （ISO 8573-1：2010） [1：3：2]） | ||||
| 最高使用圧力 | 200kPa | 400kPa | 450kPa | 600kPa | |
| 最低使用圧力 | 設定圧力+50kPa | ||||
| 耐圧力 | 供給側 | 300kPa | 600kPa | 650kPa | 900kPa |
| 出力側 | 150kPa | 300kPa | 450kPa | 600kPa | |
| 圧力制御範囲 | 5〜100kPa | 5〜200kPa | 5〜300kPa | 5〜400kPa | |
| 電源電圧 | DC24V±10%（リップル率 1% 以下の安定化電源） | ||||
| 消費電流 | 0.1A 以下 | ||||
| 入力信号（入力インピーダンス） | 0−10V（6kΩ） 0−5V（10kΩ） 4−20mAまたは1−5V（250Ω） | ||||
| アナログ出力（負荷インピーダンス） | 1〜5VDC （10kΩ以上） | ||||
| 性能（設定1時） | ヒステリシス | 0.3kPa以下 | 0.6kPa以下 | 1.5kPa以下 | |
| リニアリティ | ±0.5kPa以内 | ±1.0kPa以内 | ±2.5kPa以内 | ||
| 分解能 | 0.1kPa以下 | 0.2kPa以下 | 0.5kPa以下 | ||
| 繰返し性 | 0.2kPa以下 | 0.4kPa以下 | 1.0kPa以下 | ||
| 温度特性（設定1時） 基準温度25℃ | ゼロ点変動 | ±0.06kPa/℃ | ±0.12kPa/℃ | ±0.30kPa/℃ | |
| スパン変動 | ±0.06kPa/℃ | ±0.12kPa/℃ | ±0.30kPa/℃ | ||
| 最大流量（l/min（ANR）） | 250 | 400 | 480 | 600 | |
| ステップ応答（設定1時） | 無負荷時 | 0.2sec. 以下 | |||
| 周囲温度 | 5 〜 50℃ | ||||
| 取付姿勢 | 自由 | ||||
| 保護構造 | IP64 相当（本体）、IP67（ケーブルコネクタ） | ||||
| 質量 | 300g（320g） | ||||
| 項目 | 形番 | |||||
|---|---|---|---|---|---|---|
| EVR-2500 （2509） | EVR-2600 （2609） | EVR-2700 （2709） | EVR-2800 （2809） | EVR-2900 （2909） | ||
| 仕様流体 | 清浄圧縮空気 （JIS B8392-1：2012 （ISO 8573-1：2010） [1.3.2]） | |||||
| 最高使用圧力 | 700kPa | 750kPa | 850kPa | 950kPa | 1,000kPa | |
| 最低使用圧力 | 設定圧力+50kPa | |||||
| 耐圧力 | 供給側 | 1,050kPa | 120kPa | 1,200kPa | 1,400kPa | 1,500kPa |
| 出力側 | 750kPa | 900kPa | 1,050kPa | 1,200kPa | 1,350kPa | |
| 圧力制御範囲 | 5〜500kPa | 10〜600kPa | 10〜700kPa | 10〜800kPa | 10〜900kPa | |
| 電源電圧 | DC24V ± 10%（リップル率 1% 以下の安定化電源） | |||||
| 消費電流 | 0.1A 以下 | |||||
| 入力信号（入力インピーダンス） | 0−10V（6kΩ） 0−5V（10kΩ） 4−20mAまたは1−5V（250Ω） | |||||
| アナログ出力（負荷インピーダンス） | 1 〜 5VDC （10k Ω以上） | |||||
| 性能（設定1時） | ヒステリシス | 1.5kPa以下 | 3.0kPa以下 | |||
| リニアリティ | ±2.5kPa以内 | ±5.0kPa以内 | ||||
| 分解能 | 0.5kPa以下 | 0.9kPa以下 | ||||
| 繰返し性 | 1.0kPa以下 | 1.8kPa以下 | ||||
| 温度特性（設定1時） 基準温度25℃ | ゼロ点変動 | ±0.30kPa/℃ | ±0.60kPa/℃ | |||
| スパン変動 | ±0.30kPa/℃ | ±0.60kPa/℃ | ||||
| 最大流量（l/min（ANR）） | 800 | 850 | 900 | 950 | 1,000 | |
| ステップ応答（設定1時） | 無負荷時 | 0.2sec. 以下 | ||||
| 周囲温度 | 5〜50℃ | |||||
| 取付姿勢 | 自由 | |||||
| 保護構造 | IP64 相当（本体）、IP67（ケーブルコネクタ） | |||||
| 質量 | 300g（320g） | |||||
仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,777円 ( 54,755円 ) | 3日目 |
56,716円 ( 62,388円 ) | 6日目 |
53,168円 ( 58,485円 ) | 6日目 |
55,889円 ( 61,478円 ) | 8日目 |
55,797円 ( 61,377円 ) | 8日目 |
52,844円 ( 58,128円 ) | 6日目 |
53,442円 ( 58,786円 ) | 8日目 |
56,821円 ( 62,503円 ) | 8日目 |
57,944円 ( 63,738円 ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
【特長】
・電気信号により、空気圧力を連続的かつ、高精度にコントロールできる電空レギュレータ
・制御圧力のバリエーションを大幅拡大
・温度安定性
・温度補償内蔵により、周囲温度による影響を低減
・装置の温度上昇による圧力補正不要
・圧力安定性
・入力信号0％時に残圧ゼロ
・圧力制御パターンを選択できる新機能を追加
・マニホールド化も可能
【用途】
・液体吐出量制御に、研磨力コントロールに、各種流体圧力コントロールに
・バランサテンションコントロールに、エアブレーキを用いた各種テンションコントロールに
・エアータービン回転数制御に、リードフレーム等の固定に、漏れ検査に
