商品仕様

選びやすさの3つのポイント

1.口径は3つに集約 : φ12、16、20（直径12、16、20mm）シングルピストンを採用。
2.ストロークは3つに集約 : 30、50、75mm。
3.ストローク調整機能を標準搭載 : ストッパは3種類を用意。

ゴムクッション形ストッパ（標準）

ゴムクッション付メタル形ストッパ（M）

ショックキラー形ストッパ（A）

信頼性のポイント

高剛性
LCRのDNAを継承。
高剛性・軽量を可能に。

使いやすさの3つのポイント

1.3面取付 : 業界初斬新なL型テーブルを採用。設計の自由度が大幅に向上。
2.配管、配線方向が同一面 : 配線、配管もすっきり。作業性、視認性を向上させた。
3.小形、省スペース : 幅方向27％、面積比20％削減。ストッパ位置を見直した。

3面取付

配管、配線方向が同一面

小形、省スペース

安全性のポイント

落下防止形をラインアップ : 業界初ヘッド側に加え、ロッド側も落下防止対応。

落下防止機構

ヘッド側

ロッド側

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

走行荷重許容値（垂直）

(kg)

使用速度

(mm/s)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

スイッチ

配管方向

ストッパ

スイッチ用磁石

リード線長さ

(m)

スイッチ数

最小発注数量

12	～30	50.1～100.0	20.1～30.0	1.4	50～500	0.15	30	76	33	28mm	-	右側 / 左側	ゴムクッション形ストッパ	-	-	-	1個
12	～30	50.1～100.0	20.1～30.0	1.4	50～500	0.15	30	76	33	28mm	-	右側 / 左側	ゴムクッション付メタル形ストッパ / ゴムクッション付メタル形ロングストッパ / ゴムクッション形ロングストッパ / ショックキラー形ストッパ	-	-	-	1個
12	～30	50.1～100.0	20.1～30.0	1.4	50～500	0.15	30	76	33	28mm	なし	ロッド側から見て左側	ゴムクッション形ストッパ	スイッチ用磁石内蔵	なし	なし	1個
12	～30	50.1～100.0	20.1～30.0	1.4	50～500	0.15	30	76	33	28mm	なし	ロッド側から見て左側	ショックキラー形ストッパ	スイッチ用磁石内蔵	なし	なし	1個
12	～30	50.1～100.0	20.1～30.0	1.4	50～500	0.15	30	76	33	28mm	F3H	ロッド側から見て左側	ショックキラー形ストッパ	スイッチ用磁石内蔵	3	2個付	1個
12	～30	50.1～100.0	20.1～30.0	1.4	50～500	0.15	30	76	33	28mm	なし	ロッド側から見て右側	ゴムクッション形ストッパ	スイッチ用磁石内蔵	なし	なし	1個
12	31～50	100.1～150.0	20.1～30.0	1.6	50～500	0.15	50	110	33	28mm	-	右側 / 左側	ゴムクッション形ストッパ	-	-	-	1個
12	31～50	100.1～150.0	20.1～30.0	1.6	50～500	0.15	50	110	33	28mm	-	右側 / 左側	ゴムクッション付メタル形ストッパ / ゴムクッション付メタル形ロングストッパ / ゴムクッション形ロングストッパ / ショックキラー形ストッパ	-	-	-	1個
12	31～50	100.1～150.0	20.1～30.0	1.6	50～200	0.4	50	110	33	28mm	F2H	ロッド側から見て左側	ゴムクッション付メタル形ストッパ	スイッチ用磁石内蔵	1	2個付	1個
12	31～50	100.1～150.0	20.1～30.0	1.6	50～200	0.4	50	110	33	28mm	なし	ロッド側から見て左側	ゴムクッション付メタル形ストッパ	スイッチ用磁石内蔵	なし	なし	1個
12	31～50	100.1～150.0	20.1～30.0	1.6	50～500	0.15	50	110	33	28mm	なし	ロッド側から見て右側	ショックキラー形ストッパ	スイッチ用磁石内蔵	なし	なし	1個
12	51～100	100.1～150.0	20.1～30.0	1.6	50～500	0.15	75	135	33	28mm	-	右側 / 左側	ゴムクッション形ストッパ	-	-	-	1個
12	51～100	100.1～150.0	20.1～30.0	1.6	50～500	0.15	75	135	33	28mm	-	右側 / 左側	ゴムクッション付メタル形ストッパ / ゴムクッション付メタル形ロングストッパ / ゴムクッション形ロングストッパ / ショックキラー形ストッパ	-	-	-	1個
12	51～100	100.1～150.0	20.1～30.0	1.6	50～500	0.15	75	135	33	28mm	なし	ロッド側から見て左側	ショックキラー形ストッパ	スイッチ用磁石内蔵	なし	なし	1個
12	51～100	100.1～150.0	20.1～30.0	1.6	50～500	0.15	75	135	33	28mm	F2H	ロッド側から見て左側	ショックキラー形ストッパ	スイッチ用磁石内蔵	3	2個付	1個
12	51～100	100.1～150.0	20.1～30.0	1.6	50～200	0.4	75	135	33	28mm	なし	ロッド側から見て右側	ゴムクッション付メタル形ストッパ	スイッチ用磁石内蔵	なし	なし	1個
16	～30	50.1～100.0	30.1～40.0	2.9	50～500	0.15	30	89	39	34mm	-	右側 / 左側	ゴムクッション形ストッパ	-	-	-	1個
16	～30	50.1～100.0	30.1～40.0	2.9	50～500	0.15	30	89	39	34mm	-	右側 / 左側	ゴムクッション付メタル形ストッパ / ゴムクッション付メタル形ロングストッパ / ゴムクッション形ロングストッパ / ショックキラー形ストッパ	-	-	-	1個
16	～30	50.1～100.0	30.1～40.0	2.9	50～500	0.15	30	89	39	34mm	T2H	ロッド側から見て左側	ショックキラー形ストッパ	スイッチ用磁石内蔵	1	2個付	1個
16	～30	50.1～100.0	30.1～40.0	2.9	50～500	0.15	30	89	39	34mm	なし	ロッド側から見て右側	ショックキラー形ストッパ	スイッチ用磁石内蔵	なし	なし	1個
16	～30	50.1～100.0	30.1～40.0	2.9	50～500	0.15	30	89	39	34mm	T0H	ロッド側から見て右側	ゴムクッション形ストッパ	スイッチ用磁石内蔵	1	2個付	1個
16	～30	50.1～100.0	30.1～40.0	2.9	50～500	0.15	30	89	39	34mm	T2H	ロッド側から見て右側	ショックキラー形ストッパ	スイッチ用磁石内蔵	1	2個付	1個
16	31～50	100.1～150.0	30.1～40.0	2.9	50～500	0.15	50	109	39	34mm	-	右側 / 左側	ゴムクッション形ストッパ	-	-	-	1個
16	31～50	100.1～150.0	30.1～40.0	2.9	50～500	0.15	50	109	39	34mm	-	右側 / 左側	ゴムクッション付メタル形ストッパ / ゴムクッション付メタル形ロングストッパ / ゴムクッション形ロングストッパ / ショックキラー形ストッパ	-	-	-	1個
16	51～100	150.1～200.0	30.1～40.0	2.9	50～500	0.15	75	154	39	34mm	-	右側 / 左側	ゴムクッション形ストッパ	-	-	-	1個
16	51～100	150.1～200.0	30.1～40.0	2.9	50～500	0.15	75	154	39	34mm	-	右側 / 左側	ゴムクッション付メタル形ストッパ / ゴムクッション付メタル形ロングストッパ / ゴムクッション形ロングストッパ / ショックキラー形ストッパ	-	-	-	1個
20	～30	50.1～100.0	40.1～50.0	4.9	50～500	0.15	30	100	47.5	41.5mm	-	右側 / 左側	ゴムクッション形ストッパ	-	-	-	1個
20	～30	50.1～100.0	40.1～50.0	4.9	50～500	0.15	30	100	47.5	41.5mm	-	右側 / 左側	ゴムクッション付メタル形ストッパ / ゴムクッション付メタル形ロングストッパ / ゴムクッション形ロングストッパ / ショックキラー形ストッパ	-	-	-	1個
20	31～50	100.1～150.0	40.1～50.0	4.9	50～500	0.15	50	120	47.5	41.5mm	-	右側 / 左側	ゴムクッション形ストッパ	-	-	-	1個
20	31～50	100.1～150.0	40.1～50.0	4.9	50～500	0.15	50	120	47.5	41.5mm	-	右側 / 左側	ゴムクッション付メタル形ストッパ / ゴムクッション付メタル形ロングストッパ / ゴムクッション形ロングストッパ / ショックキラー形ストッパ	-	-	-	1個
20	31～50	100.1～150.0	40.1～50.0	4.9	50～500	0.15	50	120	47.5	41.5mm	T2H	ロッド側から見て左側	ゴムクッション形ロングストッパ（中間ストローク対応）	スイッチ用磁石内蔵	1	2個付	1個
20	51～100	150.1～200.0	40.1～50.0	4.9	50～500	0.15	75	170	47.5	41.5mm	-	右側 / 左側	ゴムクッション形ストッパ	-	-	-	1個
20	51～100	150.1～200.0	40.1～50.0	4.9	50～500	0.15	75	170	47.5	41.5mm	-	右側 / 左側	ゴムクッション付メタル形ストッパ / ゴムクッション付メタル形ロングストッパ / ゴムクッション形ロングストッパ / ショックキラー形ストッパ	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	14日目
- ( - )	14日目
18,576円 ( 20,434円 )	在庫品1日目当日出荷可能
26,514円 ( 29,165円 )	11日目
31,817円 ( 34,999円 )	11日目
22,105円 ( 24,316円 )	在庫品1日目当日出荷可能
- ( - )	9日目
- ( - )	9日目
27,839円 ( 30,623円 )	11日目
20,708円 ( 22,779円 )	8日目
29,586円 ( 32,545円 )	8日目
- ( - )	9日目
- ( - )	9日目
27,549円 ( 30,304円 )	11日目
38,734円 ( 42,607円 )	13日目
22,104円 ( 24,314円 )	8日目
- ( - )	9日目
- ( - )	9日目
33,960円 ( 37,356円 )	8日目
27,013円 ( 29,714円 )	8日目
22,785円 ( 25,064円 )	8日目
31,738円 ( 34,912円 )	8日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
28,628円 ( 31,491円 )	11日目
- ( - )	14日目
- ( - )	14日目

詳細情報

基本情報

基本情報

お客様がよくお使いのスペックを標準装備したリニアスライドシリンダのベーシックモデル。
【特長】
・3面取付により設置可能性が広がった
・口径は3つに集約：Φ12、Φ16、Φ20シングルピストンを採用
・ストロークは3つに集約：30mm、50mm、75mm
・ストローク調整機能を標準搭載
・配管、配線方向が同一面
・小形、省スペース
【用途】
・エアスライドテーブルとしての使用
・エアスライドシリンダとしての使用
・スライドユニットシリンダとしての使用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

■CKD商品選定ページはこちら

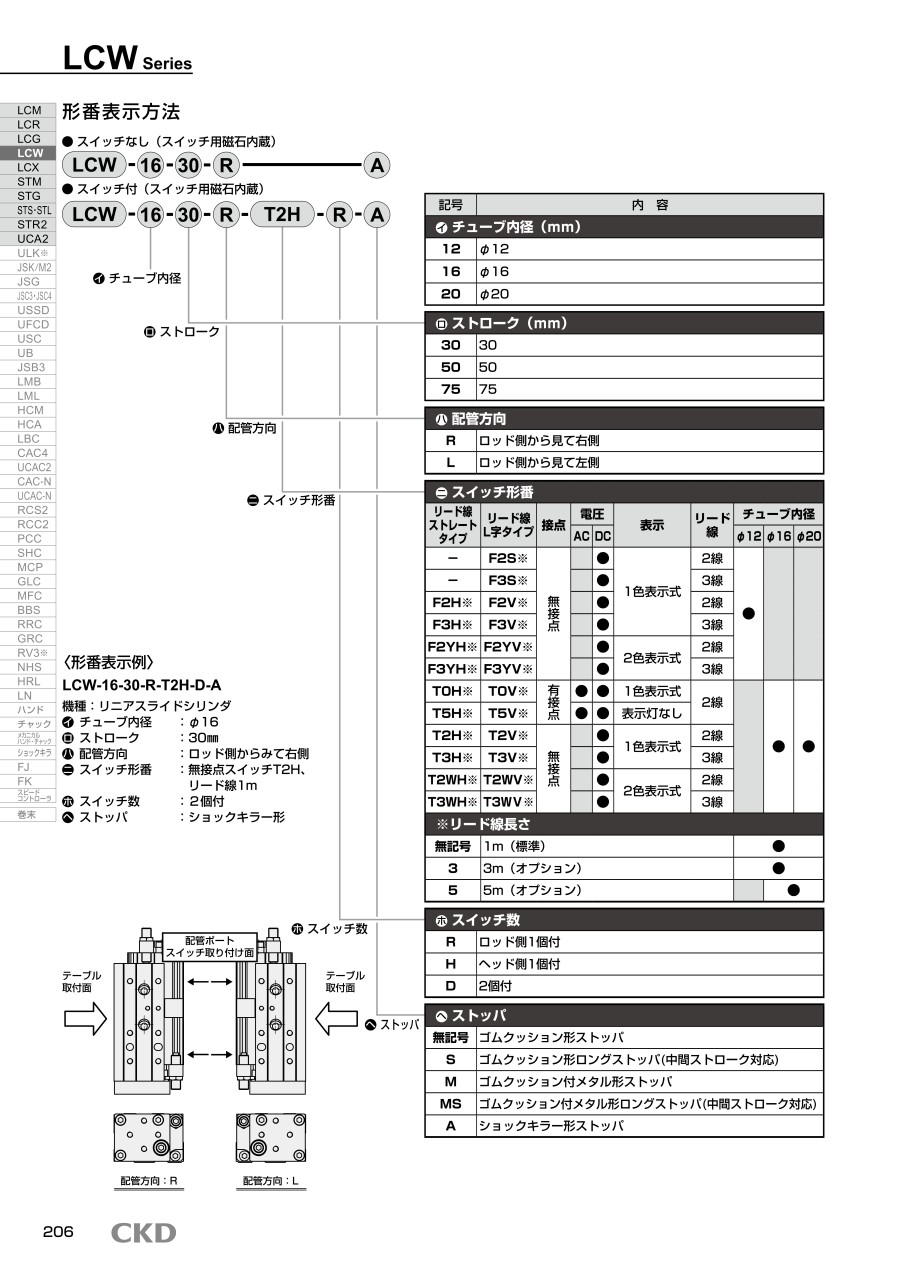

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
リニアスライドシリンダ用ショックキラー SKLシリーズ
リニアスライドシリンダに最適なショックキラーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

複合機能付リニアスライドシリンダ LCWシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q選定はどのように行えばよいですか？

VONAサポートセンター（0120-343-256）までご相談ください。
