カム駆動式ピック＆プレースユニットサイドキャリアタイプ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 186,474円～472,369円特別価格

税込単価: 205,121円～519,606円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マシンエンジニアリング

通常出荷日：15 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マシンエンジニアリング

通常出荷日：11 日目～

カムが生み出すスムーズモーションが高速安定搬送を実現します。●シーンごとに選べ...

内蔵センサ
原点フォトマイクロセンサ1ヶ付
外部センサ用カバー
なし
タイプ名称
サイドキャリー

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が1,320型番あります。

商品情報
型番リスト
詳細情報

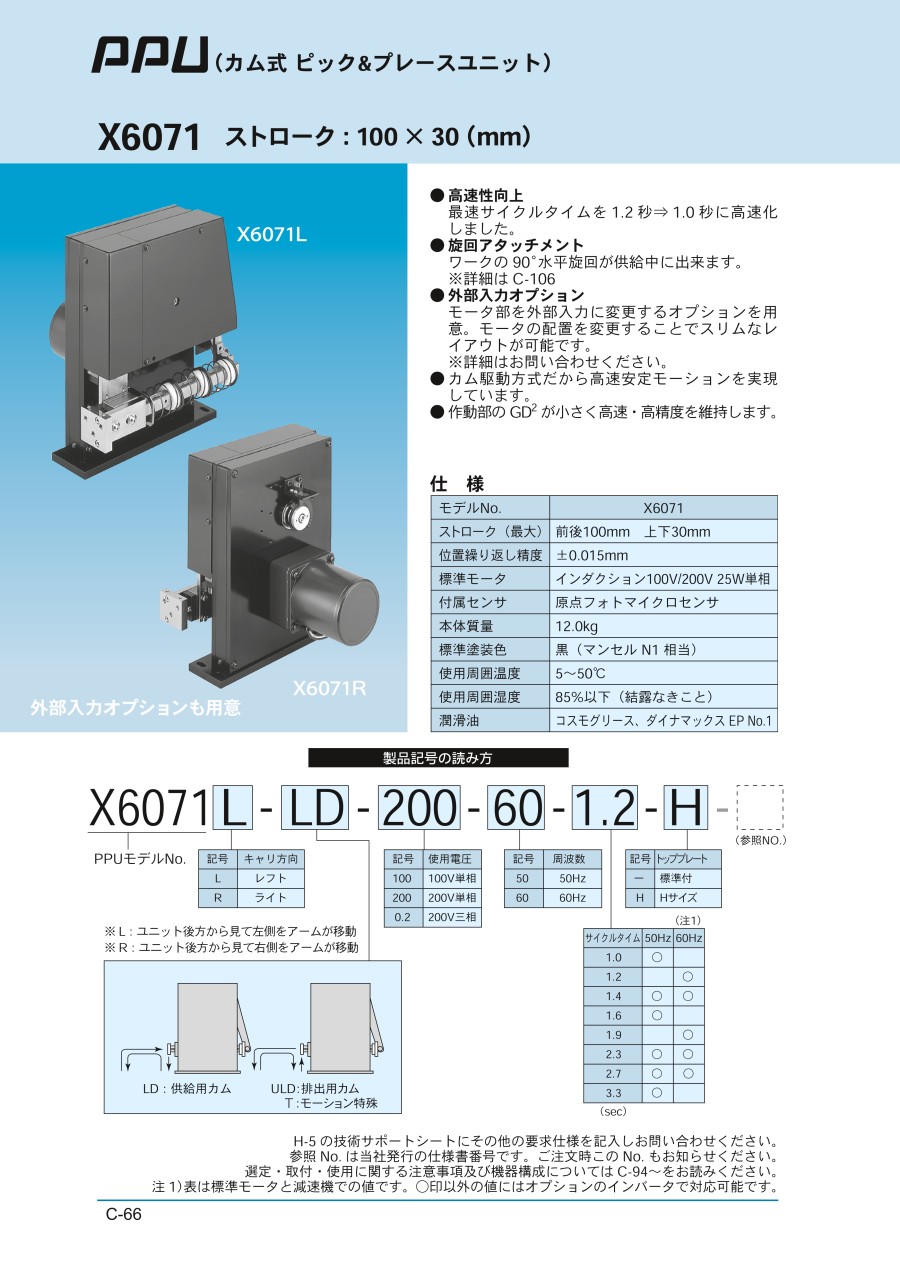

カタログ

商品情報

外形図

X6071L

レフトキャリ

X6071R

ライトキャリ

図は原点

製品仕様

X6071

ストローク（最大）	前後100mm、上下30mm
位置繰り返し精度	±0.015mm
標準モータ	インダクション 100V／200V 25W 単相
付属センサ	原点フォトマイクロセンサ
本体質量	12.0kg
標準塗装色	黒（マンセル N1 相当）
使用周囲温度	5～50℃
使用周囲湿度	85%以下（結露なきこと）
潤滑油	コスモグリース、ダイナマックス EP No.1

型番リスト

表示件数

...

型番

X6071L-LD-0.2-50-1.0-I

注文停止中

X6071L-LD-0.2-50-1.0-IM

X6071L-LD-0.2-50-1.4-I

注文停止中

X6071L-LD-0.2-50-1.4-IM

X6071L-LD-0.2-50-1.6-I

注文停止中

X6071L-LD-0.2-50-1.6-IM

X6071L-LD-0.2-50-2.3-I

注文停止中

X6071L-LD-0.2-50-2.3-IM

X6071L-LD-0.2-50-2.7-I

注文停止中

X6071L-LD-0.2-50-2.7-IM

X6071L-LD-0.2-50-3.3-I

注文停止中

X6071L-LD-0.2-50-3.3-IM

X6071L-LD-0.2-60-1.2-I

注文停止中

X6071L-LD-0.2-60-1.2-IM

X6071L-LD-0.2-60-1.4-I

注文停止中

X6071L-LD-0.2-60-1.4-IM

X6071L-LD-0.2-60-1.9-I

注文停止中

X6071L-LD-0.2-60-1.9-IM

X6071L-LD-0.2-60-2.3-I

注文停止中

X6071L-LD-0.2-60-2.3-IM

X6071L-LD-0.2-60-2.7-I

注文停止中

X6071L-LD-0.2-60-2.7-IM

X6071L-LD-100-50-1.0-I

X6071L-LD-100-50-1.4-I

X6071L-LD-100-50-1.6-I

X6071L-LD-100-50-2.3-I

X6071L-LD-100-50-2.7-I

X6071L-LD-100-50-3.3-I

X6071L-LD-100-60-1.2-I

X6071L-LD-100-60-1.4-I

X6071L-LD-100-60-1.9-I

X6071L-LD-100-60-2.3-I

X6071L-LD-100-60-2.7-I

X6071L-LD-200-50-1.0-I

X6071L-LD-200-50-1.4-I

X6071L-LD-200-50-1.6-I

X6071L-LD-200-50-2.3-I

X6071L-LD-200-50-2.7-I

X6071L-LD-200-50-3.3-I

X6071L-LD-200-60-1.2-I

X6071L-LD-200-60-1.4-I

X6071L-LD-200-60-1.9-I

X6071L-LD-200-60-2.3-I

X6071L-LD-200-60-2.7-I

X6071L-ULD-0.2-50-1.0-I

注文停止中

X6071L-ULD-0.2-50-1.0-IM

X6071L-ULD-0.2-50-1.4-I

注文停止中

X6071L-ULD-0.2-50-1.4-IM

X6071L-ULD-0.2-50-1.6-I

注文停止中

X6071L-ULD-0.2-50-1.6-IM

X6071L-ULD-0.2-50-2.3-I

注文停止中

X6071L-ULD-0.2-50-2.3-IM

X6071L-ULD-0.2-50-2.7-I

注文停止中

X6071L-ULD-0.2-50-2.7-IM

X6071L-ULD-0.2-50-3.3-I

注文停止中

X6071L-ULD-0.2-50-3.3-IM

X6071L-ULD-0.2-60-1.2-I

注文停止中

X6071L-ULD-0.2-60-1.2-IM

X6071L-ULD-0.2-60-1.4-I

注文停止中

X6071L-ULD-0.2-60-1.4-IM

制御モータ

最速サイクルタイム

(sec)

最速時の可搬質量上限

(g)

最大可搬質量

(g)

アーム配置(左右方向)

アーム配置(上下方向)

動作

ストローク(前後)

(mm)

ストローク(上下)

(mm)

使用電圧

(V)

周波数

(Hz)

最小発注数量

ｲﾝﾀﾞｸｼｮﾝ	1.0	300	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.0	300	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.4	800	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.4	800	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.6	1100	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.6	1100	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	2.3	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	2.3	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	2.7	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	2.7	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	3.3	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	3.3	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.2	600	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.2	600	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.4	800	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.4	800	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.9	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.9	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	2.3	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	2.3	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	2.7	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	2.7	1500	1500	レフト	アンダー	LD（供給）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.0	300	1500	レフト	アンダー	LD（供給）	100	30	単相100V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.4	800	1500	レフト	アンダー	LD（供給）	100	30	単相100V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.6	1100	1500	レフト	アンダー	LD（供給）	100	30	単相100V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	2.3	1500	1500	レフト	アンダー	LD（供給）	100	30	単相100V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	2.7	1500	1500	レフト	アンダー	LD（供給）	100	30	単相100V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	3.3	1500	1500	レフト	アンダー	LD（供給）	100	30	単相100V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.2	600	1500	レフト	アンダー	LD（供給）	100	30	単相100V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.4	800	1500	レフト	アンダー	LD（供給）	100	30	単相100V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.9	1500	1500	レフト	アンダー	LD（供給）	100	30	単相100V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	2.3	1500	1500	レフト	アンダー	LD（供給）	100	30	単相100V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	2.7	1500	1500	レフト	アンダー	LD（供給）	100	30	単相100V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.0	300	1500	レフト	アンダー	LD（供給）	100	30	単相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.4	800	1500	レフト	アンダー	LD（供給）	100	30	単相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.6	1100	1500	レフト	アンダー	LD（供給）	100	30	単相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	2.3	1500	1500	レフト	アンダー	LD（供給）	100	30	単相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	2.7	1500	1500	レフト	アンダー	LD（供給）	100	30	単相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	3.3	1500	1500	レフト	アンダー	LD（供給）	100	30	単相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.2	600	1500	レフト	アンダー	LD（供給）	100	30	単相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.4	800	1500	レフト	アンダー	LD（供給）	100	30	単相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.9	1500	1500	レフト	アンダー	LD（供給）	100	30	単相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	2.3	1500	1500	レフト	アンダー	LD（供給）	100	30	単相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	2.7	1500	1500	レフト	アンダー	LD（供給）	100	30	単相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.0	300	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.0	300	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.4	800	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.4	800	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.6	1100	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.6	1100	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	2.3	1500	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	2.3	1500	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	2.7	1500	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	2.7	1500	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	3.3	1500	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	3.3	1500	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	50	1個
ｲﾝﾀﾞｸｼｮﾝ	1.2	600	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.2	600	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ	1.4	800	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	60	1個
ｲﾝﾀﾞｸｼｮﾝ・ﾌﾞﾚｰｷ付	1.4	800	1500	レフト	アンダー	ULD（排出）	100	30	三相200V	60	1個

通常単価(税別) (税込単価)	通常出荷日

248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
252,106円226,895円 ( 249,585円 )	19日目
266,053円 ( 292,658円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
252,106円226,895円 ( 249,585円 )	19日目
266,053円 ( 292,658円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
252,106円226,895円 ( 249,585円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
252,106円226,895円 ( 249,585円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
252,106円226,895円 ( 249,585円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
252,106円226,895円 ( 249,585円 )	19日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
252,106円226,895円 ( 249,585円 )	19日目
266,053円 ( 292,658円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目
248,158円223,342円 ( 245,676円 )	19日目
262,106円 ( 288,317円 )	15日目

...

基本情報

基本情報

カムが生み出すスムーズモーションが高速安定搬送を実現します。

●シーンごとに選べるワークの搬送ユニット事例集

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
