カムクラッチ BSシリーズ
- 通常単価(税別)
- 87,934円～114,352円
- 税込単価
- 96,727円～125,787円
BSシリーズは、カム&ローラ構造です。【特長】・専用カムの開発・採用に...
詳細情報を確認する- 種類
- クラッチ
- 伝達 種類
- 機械
- トルク（範囲） (N・m)
- 200.1～2500
- 使用環境
- 乾式
- 使用動力
- 汎用
- 作動方式
- パーマネント
- 回転伝達方向
- 両方向
- 環境・用途
- 標準
- 構造
- コンパクト
- 冷却
- 自然冷却
- 耐熱クラス
- なし
- 本体取付の種類
- 側面取付(インロータイプ)
- 軸の構造
- 貫通
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
BS50
（1）内輪 （2）外輪 （3）カム （4）ローラ （5）ソクバン （6）スプリング （7）止め輪 （8）オイルシール
BS65
（1）内輪 （2）外輪 （3）カム （4）ローラ （5）スプリング（6）ソクバン （7）スラストメタル （8）オイルシール （9）止め輪
軸穴端部
製品仕様
軸穴端部の面取り寸法
| 軸径 | 面取り |
|---|---|
| 50以下 | C1.5 |
| 50をこえ125以下 | C2.0 |

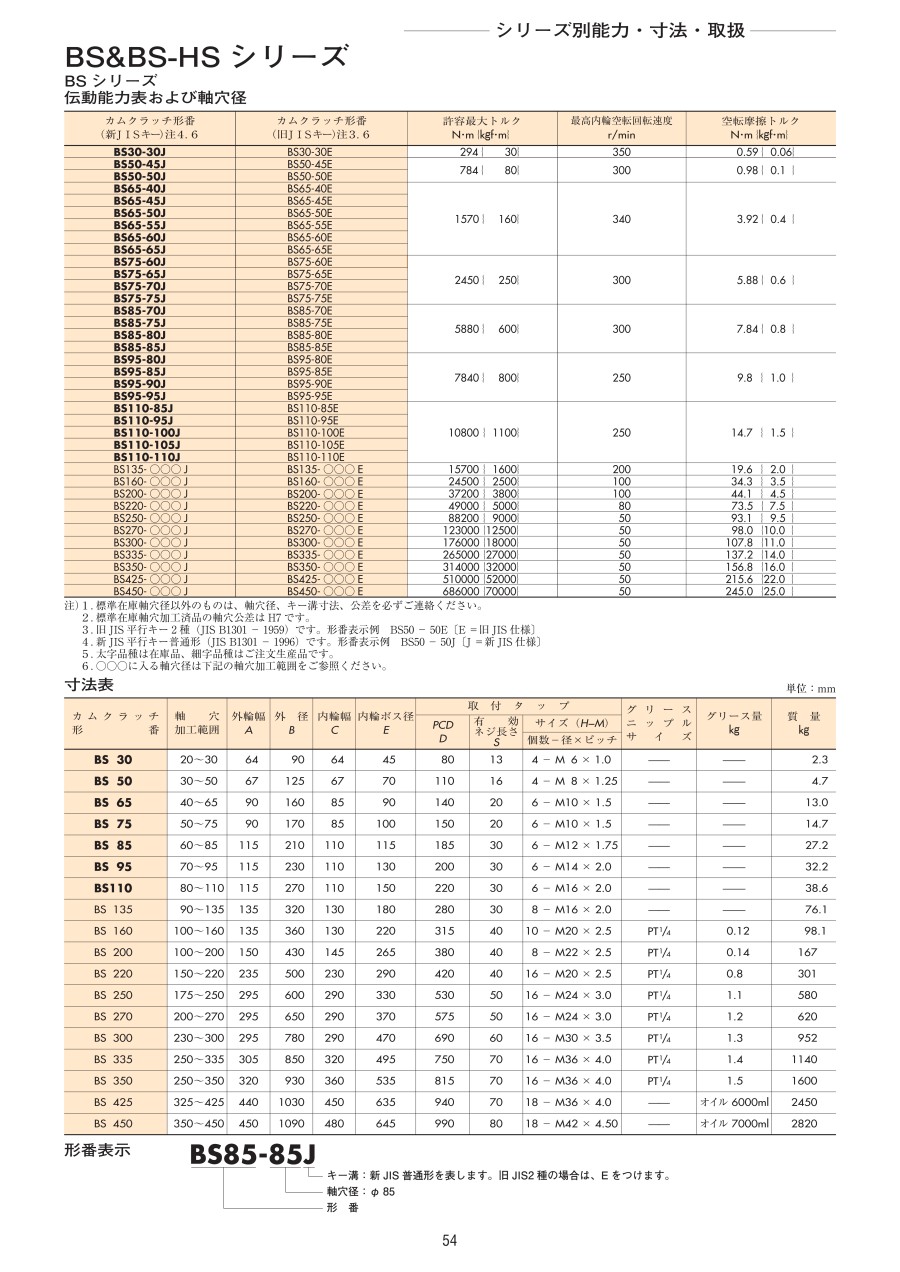

伝動能力表及び軸穴径
| カムクラッチ型番 | 許容最大トルク N・m{kgf・m} | 最高内輪空転回転速度 r/min | 空転摩擦トルク N・m{kgf・m} |
|---|---|---|---|
| BS50-50E 注3 | 784 {80} | 300 | 0.98 {0.1} |
| BS65-65J 注4 | 1,570 {160} | 340 | 3.92 {0.4} |
注3. 旧JIS平行キー2種（JIS B1301 -1959）です。型番表示例 BS50-50E （E=旧JIS仕様）
注4. 新JlS平行キー普通形（JIS B1301-1996）です。型番表示例 BS-50-50J （J=新JIS仕様）
規格表
| カムクラッチ 型番 | 軸穴 加工範囲 | 外輪幅 A | 外径 B | 内輪幅 C | 内輪ボス径 E | 取付タップ | 質量 kg | ||
|---|---|---|---|---|---|---|---|---|---|
| PCD D | 有効 ネジ長さ S | サイズ（H-M） | |||||||
| 個数-径×ピッチ | |||||||||
| BS-50 | 30～50 | 67 | 125 | 67 | 70 | 110 | 16 | 4-M8×1.25 | 4.7 |
| BS-65 | 40～65 | 90 | 160 | 85 | 90 | 140 | 20 | 6-M10×1.5 | 13.0 |
詳細情報
基本情報
BSシリーズは、カム&ローラ構造です。
【特長】
・専用カムの開発・採用により、高い信頼性があります。
・グリース封入タイプで、給脂は不要です。
・万全の防塵対策によって、粉塵をシャットアウトします。
・コンベヤ、ポンプなどの低速軸逆転防止専用カムクラッチです。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
