メカニカル部品技術窓口
カムクラッチ 200シリーズ
- 通常単価(税別)
- 14,065円～49,850円
- 税込単価
- 15,472円～54,835円
通常出荷日：4日目～9日目
【特長】・軸に直接取付ける内輪のないタイプです・スプロケット、ギヤ等の内部にコンパクトに組込むことがで...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

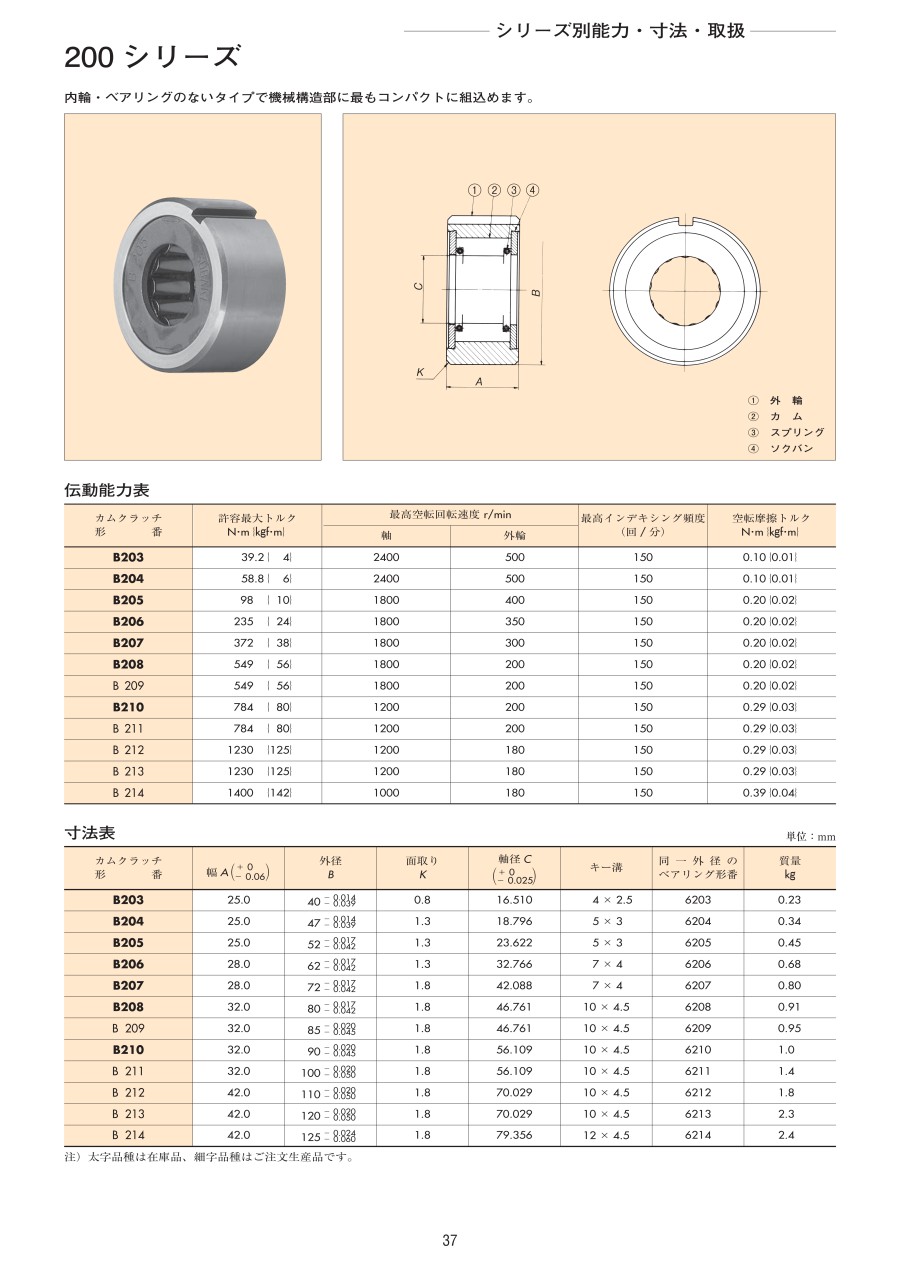

外形図
（1）外輪 （2）カム （3）スプリング （4）ソクバン
規格表
単位：mm
| カムクラッチ 形番 |
| 外径 B | 面取り K |
| キー溝 | 同一外径のべアリング形番 | 質量 kg | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B203 | 25.0 |
| 0.8 | 16.510 | 4×2.5 | 6203 | 0.23 | ||||||||||||||||||||
| B206 | 28.0 |
| 1.3 | 32.766 | 7×4 | 6206 | 0.68 | ||||||||||||||||||||
| B212 | 42.0 |
| 1.8 | 70.029 | 10×4.5 | 6212 | 1.8 | ||||||||||||||||||||
性能・試験情報
伝動能力表
| カムクラッチ 形番 | 許容最大トルク N・m｛kgf・m｝ | 最高空転回転速度 r/min | 最高インデキシング頻度 （回 /分） | 空転摩擦トルク N・m｛kgf・m｝ | |
|---|---|---|---|---|---|
| 軸 | 外輪 | ||||
| B203 | 39.2｛4｝ | 2400 | 500 | 150 | 0.10｛0.01｝ |
| B206 | 235｛24｝ | 1800 | 350 | 150 | 0.20｛0.02｝ |
| B212 | 1230｛125｝ | 1200 | 180 | 150 | 0.29｛0.03｝ |
詳細情報
基本情報
【特長】
・軸に直接取付ける内輪のないタイプです
・スプロケット、ギヤ等の内部にコンパクトに組込むことができます
【用途】
・低速～中速での用途に適しています
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
