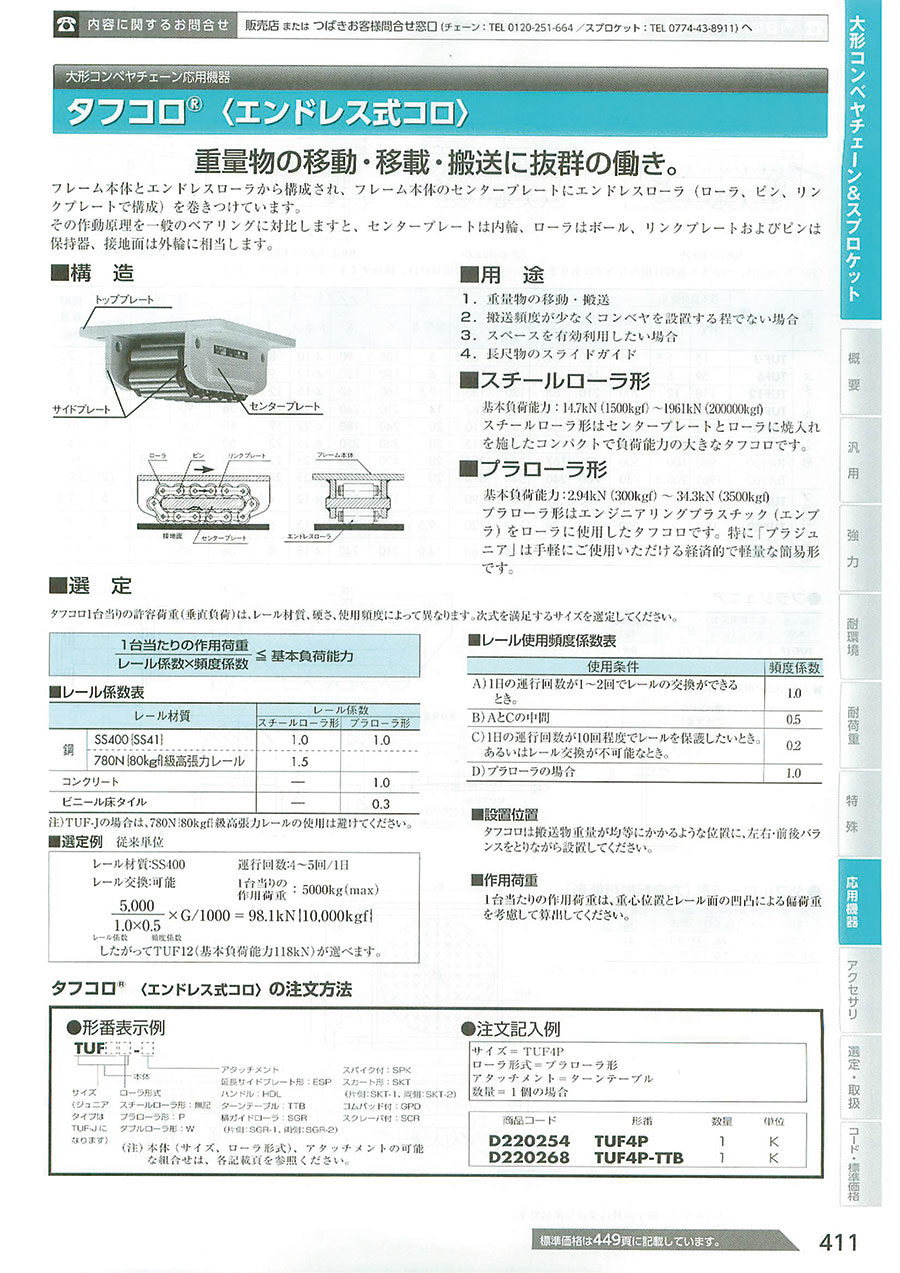

タフコロ（プラローラ形）

外形図

製品仕様

構造

トッププレート／センタープレート／サイドプレート

フレーム本体とエンドレスローラから構成され、フレーム本体のセンタープレートにエンドレスローラ（ローラ、ピン、プレートで構成）を巻きつけている

• 設置位置：タフコロは搬送物重量が均等にかかるような位置に、左右・前後前後バランスをとりながら設置してください。
• 作用荷重：1台当たりの作用荷重は、重心位置とレール面の凹凸による偏荷重を考慮して算出してください。
• 材質特長：プラローラ形はエンジニアリングプラスチック（エンプラ）をローラに使用したタフコロ。／基本負荷能力：2.94kN（0.3t ）～34.3kN（3.5t）

規格表

※タフコロ1台あたりの許容負荷（垂直負荷）は、レール材質、硬さ、使用頻度によって異なります。
※記載寸法は称呼寸法であり、実際の寸法と異なる場合があります。

使用例

1台ずつ置くだけ

ボルトまたは溶接で搬送物に固定

アンカーボルトで止める

連結して置くだけ（アタッチメントによる連結）

ピットにはめ込む

ガイドレールとして使用

商品特長詳細

大型熱処理炉 炉台搬送
大型施設の横行に一般的なキャスターで対応しにくい重量物の移動に最適。

大型鋼板の移動・組立
アンカーで固定しているだけなので取外しが簡単、作業場を広く使える。

門扉の開閉
鋼板で出来ている大形の門扉も走行抵抗が小さいためスムーズな移動が可能。

設備・材料の移動
比較的持ち運びが容易なので簡易なコンベヤとして使用可能。

選定サポート情報

タフコロ1台当たりの許容荷重（垂直負荷）はレール材質、硬さ、使用頻度によって異なります。次式を満足するサイズを選定してください。
1台当たりの作用荷重/（レール係数×頻度係数）≦基本負荷能力

レール係数表

※TUF-Jの場合は、780N｛80kgf｝級高張カレールの使用は避けてください。

レール仕様頻度係数表

選定例 従来単位

• レール材質：SS400
• 運行回数：4～5回／1日
• レール交換：可能
• 1台当たりの作用荷重：5,000kgf（max）
• 5,000/（1.0（レール係数）×0.5（頻度係数））×G/1,000＝98.1kN｛10,000kgf｝
• したがってTUF12（基本負荷能力118kN）が選定可能。

性能・試験情報

プラローラ形による省電力シミュレーション

例：1,000kgのものを10m/minで搬送。

• 搬送に要する力【kN】：F=W×G×10-3×μ
• 所要電力【kW（kN・m/s）】：P=F×V×1/60
• 重さ：W=1,000kg
• 速度：V=10m/min
• 重力加速度：G=9,80665m/s2
• 摩擦係数：μ

注意・禁止事項

スラスト荷重は受けられません

• ローラの軸方向に作用するスラスト荷重は受けられません。
• もしスラスト荷重が作用するときは、オプションの横ガイドローラ付やスカート形をご使用いただき、スラスト荷重をレールで受けていただきますようご配慮ください。

走行しながらの方向転換を避けてください

• ダブルローラ形以外は走行しながらの方向転換は避けてください。スラスト荷重が作用します。
• 方向転換が必要な場合はジャッキアップ等によって行ってください。

使用限界について

タフコロの使用限界は、上記のいずれかが当たりはじめるときです。

搬送物の設置

• 搬送物とタフコロの間にスベリがないようにご注意ください。
• スベリ止め用アタッチメントとして、「ゴムパッド付」や「スパイク付」があります。

レール

• レールの継目に段差があるときの許容値は、1.0～2.0mm以内として勾配をつけてください。
• レールの継目はなめらかになるようご配慮ください。
• また、ローラに激しい衝撃を与えないでください。

停止機構

• タフコロに停止機構はありません。止めておく場合はタフコロのサイドプレートとレールの間に『クサビ』を入れてください。

保管方法

• ご使用後はブラシなどでホコリを除去し、グリースまたは潤滑油を塗布して保管してください。
