スナップトップチェーン TNU形
- 通常単価(税別)
- 193円～274円
- 税込単価
- 212円～301円
TNU形トップチェーンは、本体チェーン（RS60-CU相当）とトッププレート（...
詳細情報を確認する- リンク
- バラ売り
- 共通仕様
- 曲線搬送用
- 仕様1
- 普通
- トッププレート材質|プラローラ材質
- ポリアセタール
- チェーン材質
- 鋼
- 色
- グレー
- タイプ
- トッププレート
- ピン仕様
- ステンレスピン
- トップチェーンピッチ(P) (mm)
- 19.05
- トップチェーン高さ(H) (mm)
- 18.1
- 許容速度 (m/min)
- 100/60
- 使用温度範囲 (℃)
- -10/80
- 最大許容張力 (kN)
- -
商品情報
外形図
製品仕様
種類
1.普通仕様 ・・・本体チェーンは鋼製チェーンで、主要寸法は一般のローラチェーンと同じですが、ビンの端部の形状が異なります。チェーン部分には給油が必要です。
2.NP仕様・・・・・本体チェーンは普通仕様のチェーンにニッケルメッキを施しています。ニッケルメッキによって外観が美しく、錆びにくくなっています。チェーン部分に給油は必要です。
3.AS仕様・・・・・本体チェーンのピン・ブシュ・ローラに折出硬化系SUS、プレートにSUS304ステンレスを使用しています。さらに耐食性と強さを要求される環境でお使いいただけます。給油は必要です。
選定サポート情報
詳細情報
基本情報
TNU形トップチェーンは、本体チェーン（RS60-CU相当）とトッププレート（スナッププレート）から構成されています。トッププレートは、本体チェーンの外リンクにトッププレートの脚部をスナップ止めしています。許容張力の大きな曲線搬送用チェーン（TTUPの2倍の許容張力）。TN形の曲線タイプです。トッププレートの取替えも可能です。腐食雰囲気に応じたチェーン仕様があります。

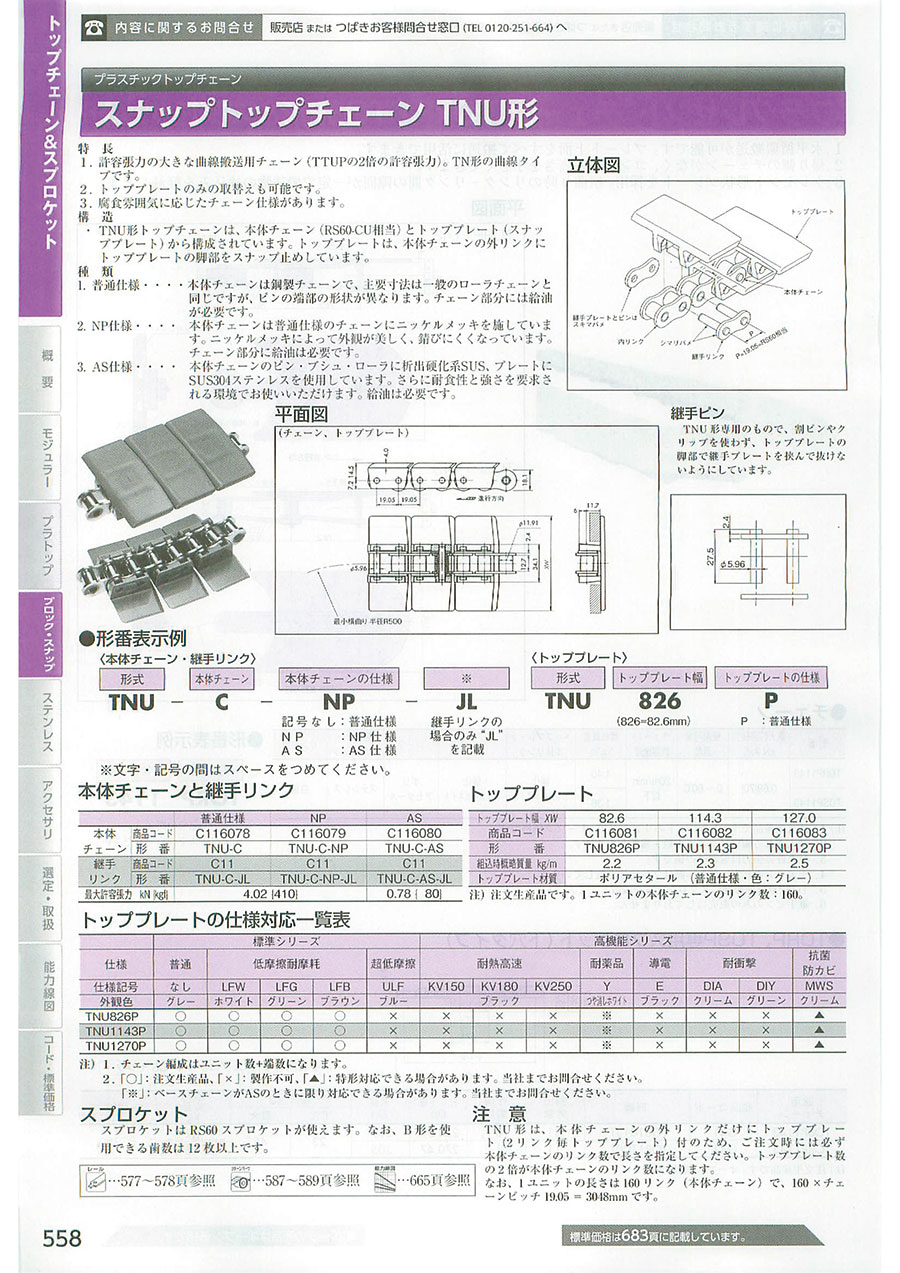

カタログ
