ニードルブシュチェーン（普通仕様）
- 通常単価(税別)
- 352円～3,554円
- 税込単価
- 387円～3,909円
通常出荷日：18日目～54日目
今までは不可能とされていた搬送システムへのチェーンの使用が可能となり、生産性向上を図るための自動化、省...
詳細を確認
未確定：候補が96型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
本体部
- RF2050とRF2080の継手リンクは割ピン形です。なお、本体部のピンは、全品種リベット形です。
アタッチメント種類
A2アタッチメント
K2アタッチメント
規格表
注）高精度仕様はS寸法のみ異なり（ ）内に寸法を示します。
使用例
- 組立：コンデンサ、カセット、電池、ストーブ、自動車部品、リミットスイッチ、時計、ソレノイドバルブ
- 検査：IC、電線、自動車部品
- 加工：医療品、電線、建材ボード
- 包装：ブラシ、電池、菓子
- 充填：洗剤
- 印刷：飲料容器、ガラスコップ、出版物
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
500円 ( 550円 ) | 18日目 |
352円 ( 387円 ) | 18日目 |
632円 ( 695円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,588円 ( 2,847円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,406円 ( 2,647円 ) | 18日目 |
2,410円 ( 2,651円 ) | 18日目 |
589円 ( 648円 ) | 18日目 |
380円 ( 418円 ) | 18日目 |
719円 ( 791円 ) | 18日目 |
2,893円 ( 3,182円 ) | 54日目 |
2,898円 ( 3,188円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,893円 ( 3,182円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,744円 ( 3,018円 ) | 18日目 |
2,751円 ( 3,026円 ) | 18日目 |
809円 ( 890円 ) | 18日目 |
468円 ( 515円 ) | 18日目 |
1,067円 ( 1,174円 ) | 18日目 |
3,228円 ( 3,551円 ) | 18日目 |
3,239円 ( 3,563円 ) | 18日目 |
3,239円 ( 3,563円 ) | 18日目 |
3,228円 ( 3,551円 ) | 18日目 |
3,239円 ( 3,563円 ) | 18日目 |
3,239円 ( 3,563円 ) | 18日目 |
3,239円 ( 3,563円 ) | 18日目 |
3,239円 ( 3,563円 ) | 18日目 |
3,239円 ( 3,563円 ) | 18日目 |
詳細情報
基本情報
今までは不可能とされていた搬送システムへのチェーンの使用が可能となり、生産性向上を図るための自動化、省力化、高速化に適します。ピン～ブシュ間にニードル（スチール製）を挿入+スチール（プレートのみニッケルメッキ処理）。
【特長】
・初期摩耗伸びは、ニードルケージチェーンより少なく（0.02%）、その後摩耗伸びは発生しません。
・特形実績も豊富で様々なご要望にお応えします。
・使用温度に適した潤滑油をご使用ください。

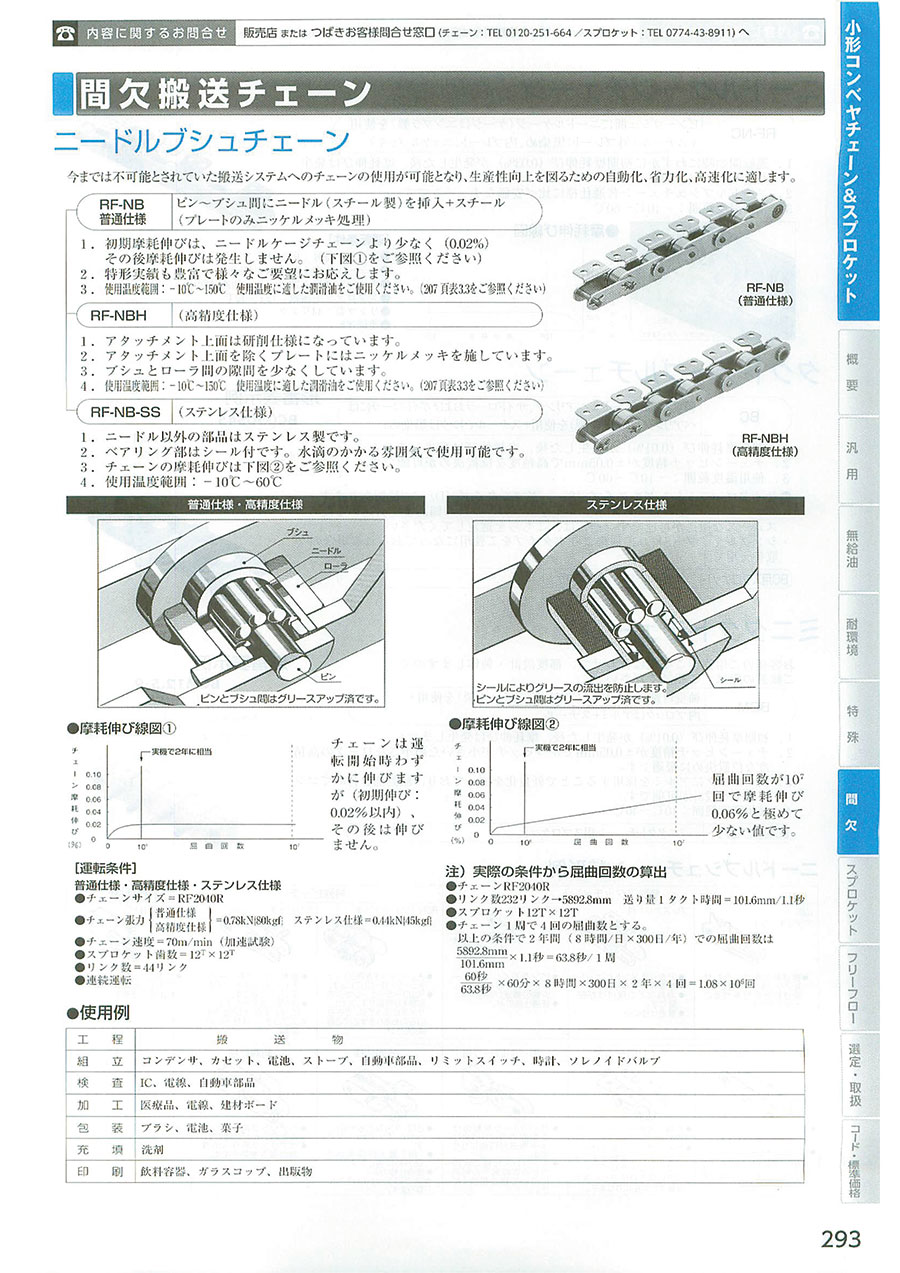

カタログ
