ステンレス倍速チェーン（SS仕様）
- 通常単価(税別)
- 536円～3,108円
- 税込単価
- 590円～3,419円
小径ローラと大径ローラを組合せた独自構造により、2.5倍の高速搬送を実現します...
詳細情報を確認する- 分類
- センターローラ
- ローラ種類
- プラローラ
未確定：候補が23型番あります。
商品情報
外形図
- RF2030VRPの継手リンクは割ピン形です。
- RF2080VRPの継手リンクは割ピン形です。
製品仕様
倍速チェーン用スプロケット
- 倍速チェーンのご使用にあたっては、専用のスプロケットが必要となります。
最大許容張力
エンプラローラシリーズ
| チェーンサイズ&形式 | 本体仕様 | 最大許容張力kN｛kgf｝ | 使用温度 ℃ | |
|---|---|---|---|---|
| ローラタイプ | ||||
| A・C・UAタイプ | B・D・UBタイプ | |||
| RF2030VRP RF2030VRP-SC | SS仕様 | 0.27｛28｝ | -10～+60 | |
| RF2040VRP RF2040VRP-SC | SS仕様 | 0.44｛45｝ | ||
| RF2050VRP RF2050VRP-SC | SS仕様 | 0.69｛70｝ | ||
| RF2060VRP RF2060VRP-SC | SS仕様 | 1.03｛105｝ | ||
| RF2080VRP RF2080VRP-SC | SS仕様 | 2.65｛270｝ | ||
■フレームとスナップカバー間のすき間
アルミフレームと大径ローラ（スナップカバー）間のすき間も少なく、部品の落下を防止します。
注）部品などのかみ込みや落下は前もって実物でご確認ください。
| チェーンサイズ | すき間MAX |
|---|---|
| RF2030 | 1.5 |
| RF2040 | 2.2 |
| RF2050 | 2.5 |
| RF2060 | 3.5 |
| RF2080 | 4.7 |
型番表示例
規格表
| チェーンサイズ&形式 | ピッチ P | ローラ | 幅 | プレート | ピン | 概略質量 kg/m | 1ユニットのリンク数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| プラローラ | R | R1 | W1 | W2 | t | T | H | D | L1 | L2 | プラローラ | ||
| RF2030VRP | 19.05 | 11.91 | 18.3 | 8.0 | 4.0 | 1.5 | 1.5 | 9.0 | 3.59 | 12.05 | 13.25 | 0.6 | 160 |
| RF2040VRP | 25.40 | 15.88 | 24.6 | 10.3 | 5.7 | 2.0 | 1.5 | 12.0 | 3.97 | 15.8 | 17.0 | 1.0 | 120 |
| RF2050VRP | 31.75 | 19.05 | 30.6 | 13.0 | 7.1 | 2.4 | 2.0 | 15.0 | 5.09 | 19.55 | 21.25 | 1.4 | 96 |
| RF2060VRP | 38.10 | 22.23 | 36.6 | 15.5 | 8.5 | 3.2 | 3.2 | 17.2 | 5.96 | 24.5 | 26.4 | 2.0 | 80 |
| RF2080VRP | 50.80 | 28.58 | 48.0 | 20.0 | 15.0 | 4.0 | 4.0 | 23.0 | 7.94 | 35.8 | 38.0 | 3.9 | 60 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
536円 ( 590円 ) | 18日目 |
569円 ( 626円 ) | 18日目 |
568円 ( 625円 ) | 18日目 |
655円 ( 721円 ) | 18日目 |
655円 ( 721円 ) | 18日目 |
712円 ( 783円 ) | 18日目 |
712円 ( 783円 ) | 18日目 |
734円 ( 807円 ) | 18日目 |
837円 ( 921円 ) | 18日目 |
837円 ( 921円 ) | 18日目 |
910円 ( 1,001円 ) | 18日目 |
933円 ( 1,026円 ) | 18日目 |
982円 ( 1,080円 ) | 18日目 |
1,210円 ( 1,331円 ) | 18日目 |
1,210円 ( 1,331円 ) | 18日目 |
1,316円 ( 1,448円 ) | 18日目 |
1,345円 ( 1,480円 ) | 18日目 |
1,414円 ( 1,555円 ) | 18日目 |
2,392円 ( 2,631円 ) | 18日目 |
2,392円 ( 2,631円 ) | 18日目 |
2,528円 ( 2,781円 ) | 18日目 |
2,811円 ( 3,092円 ) | 18日目 |
3,108円 ( 3,419円 ) | 18日目 |
詳細情報
基本情報
小径ローラと大径ローラを組合せた独自構造により、2.5倍の高速搬送を実現します。チェーン速度が低速なため、低騒音でアキュームレートが可能です。
リンク品（○○-SS-L）は奇数指定になります。ジョイントリンクは別売りになります。

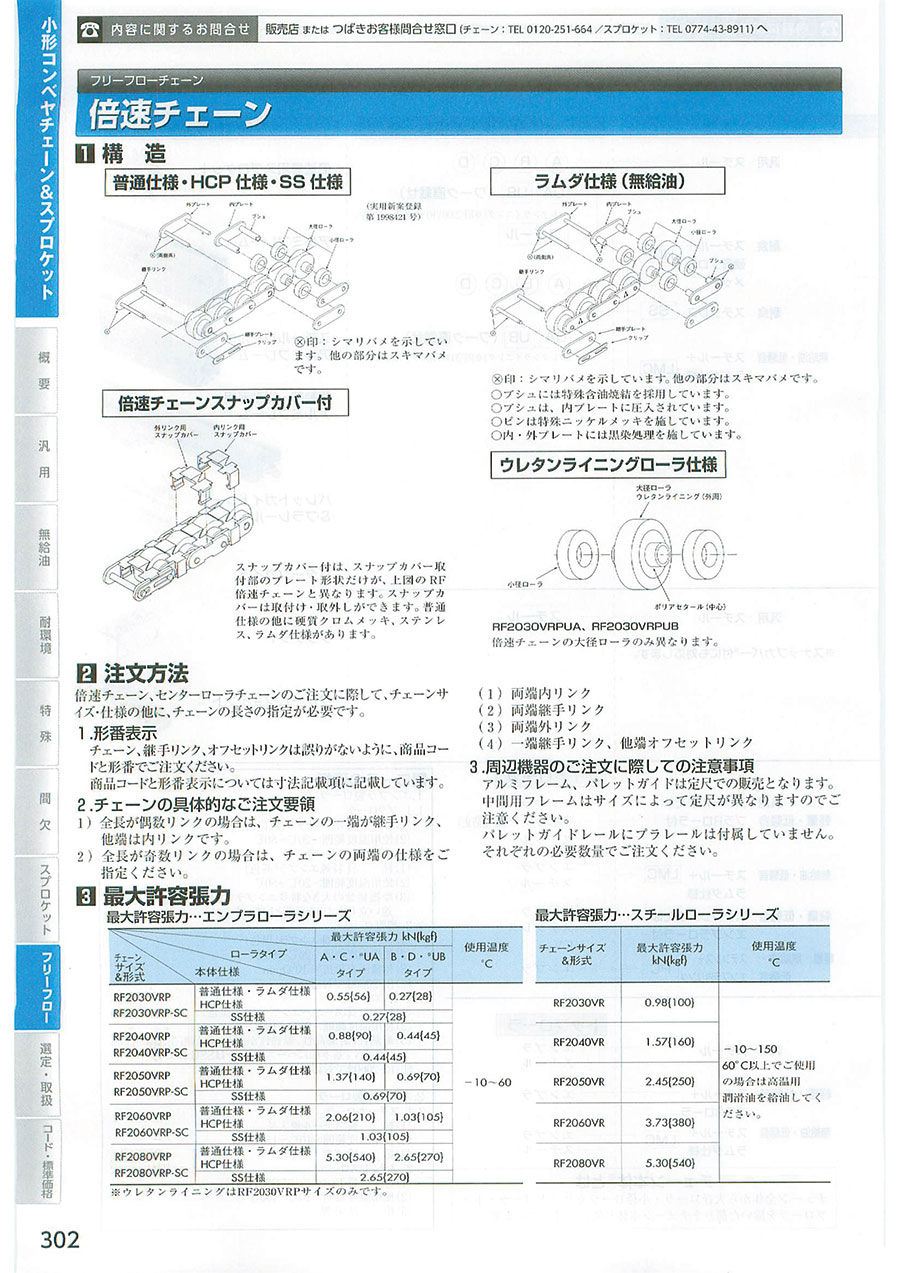

カタログ
