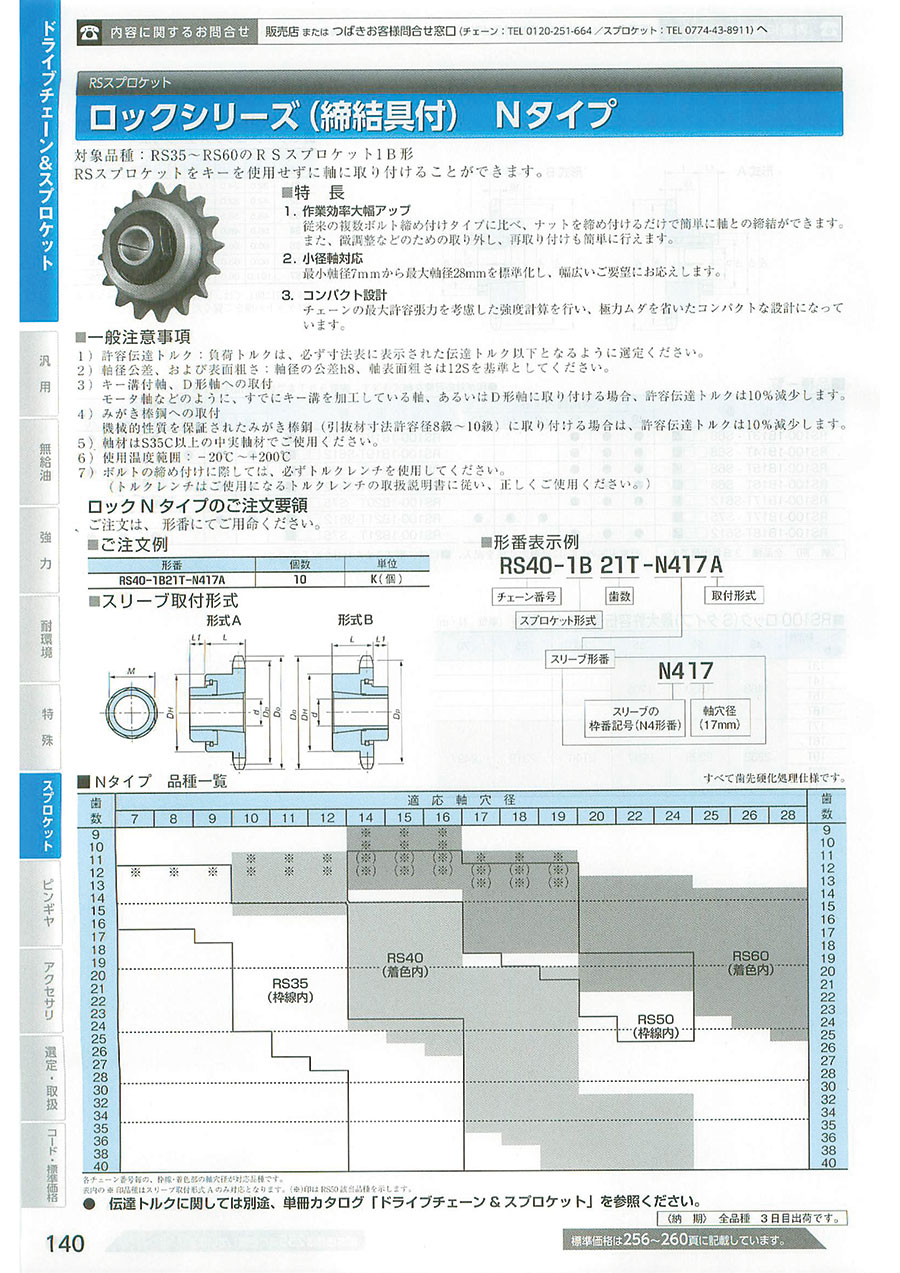

RS50 ロックスプロケット Nタイプ

外形図

取付形式図

形式A

形式B

製品仕様

• 軸材：材はS35C以上の中実軸材でご使用ください。
• 使用温度範囲：-20～200℃

締結原理

スプロケット内径、およびロックスリーブの外径はテーパになっており、締付ボルト（締結ナット）を締付けることにより、スプロケットはテーパ面を摺動しながら移動します。
この時、くさび作用により軸およびテーパ内面を押付ける半径方向の力、P、P’が発生し、摩擦力によってスプロケットおよびシャフトを強力に締結します。

注意・禁止事項

使用上の注意

• 許容伝達トルク：負荷トルクは、必ず寸法表に表示された伝達トルク以下となるように選定ください。
• 軸穴公差及び面粗さ：軸径の公差はh8、軸の表面粗さはRa3.2を基準としてください。
• キー溝付軸、D形軸への取付：モーター軸等のようにすでにキー溝加工している軸、あるいはD型軸に取付ける場合、許容トルクは10%減少します。
• みがき棒鋼への取付：機械的性質を保証されたみがき棒鋼（引抜材寸法許容径8級～10級）に取付ける場合、許容トルクは10%減少します。
• 締付けに際して：ボルト／ナットの締付けに際しては、必ずトルクレンチを使用し、規定の締付トルクで完全に締付けてください。
