椿本チエイン

RS50 スプロケット SDタイプ（単列2本掛け）

カタログ |

通常単価(税別): 1,668円～4,486円

税込単価: 1,835円～4,935円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

椿本チエイン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

椿本チエイン

通常出荷日：5 日目

単列チェーンを2本同時に掛られるタイプのスプロケット。【特長】・小歯数は歯先硬...

スプロケット形状
SD形
呼び番号
50
列数
2
種類
下穴タイプ
材質
機械構造用炭素鋼（S38C, S45C）
チェーンタイプ
RS
ローラ形式
Rローラ
軸種類
軸穴加工指定
表面処理
なし
適用チェーンピッチ (mm)
15.875
ローラ径(2) (mm)
10.16

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報

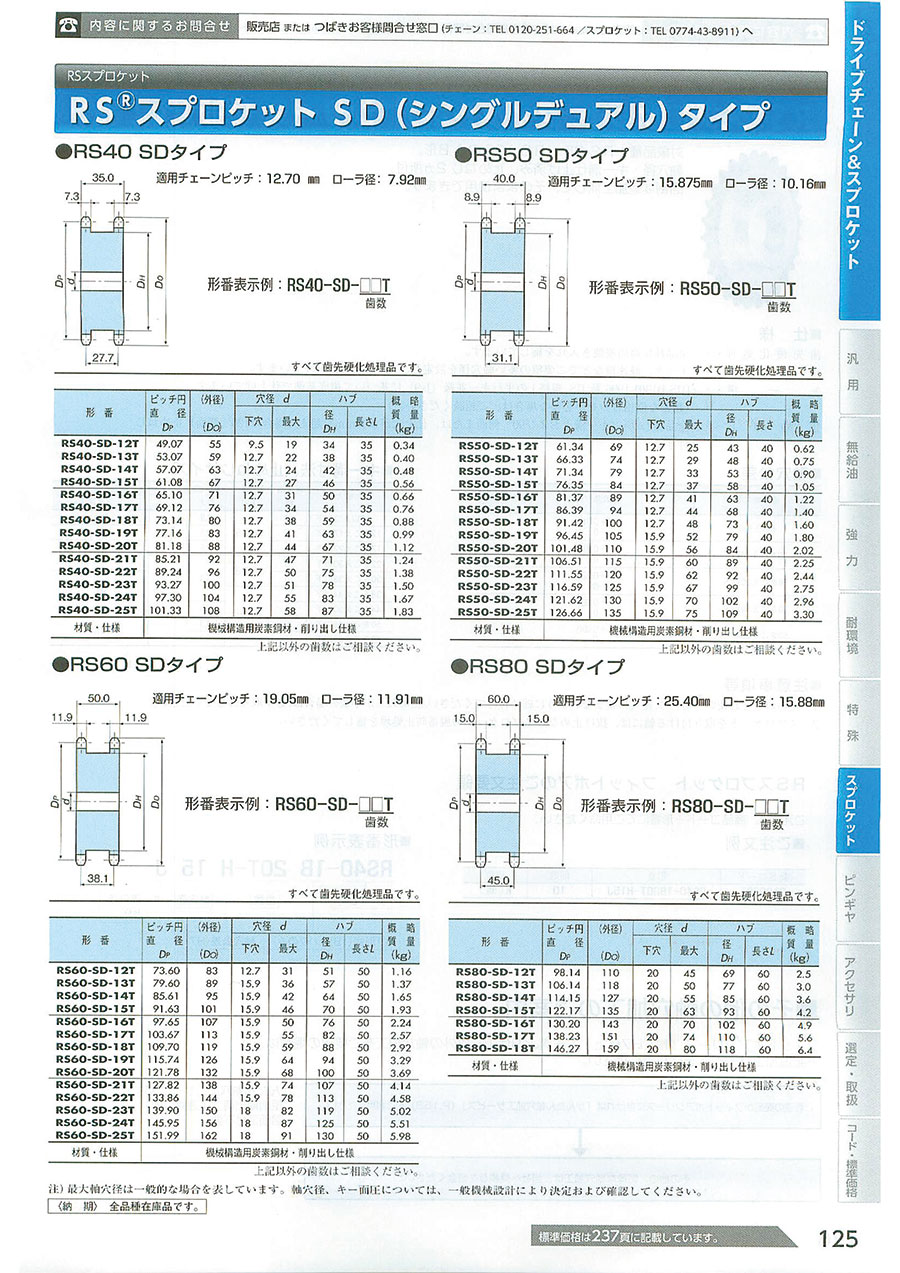

カタログ

商品情報

外形図

規格表

型番	ピッチ円直径D_P	外径（D_O）	d		ハブ		概略質量（kg）
型番	ピッチ円直径D_P	外径（D_O）	下穴	最大	径D_H	長さ L	概略質量（kg）
RS50-SD-12T	61.34	69	12.7	25	43	40	0.62
RS50-SD-13T	66.33	74	12.7	29	48	40	0.75
RS50-SD-14T	71.34	79	12.7	33	53	40	0.90
RS50-SD-15T	76.35	84	12.7	37	58	40	1.05
RS50-SD-16T	81.37	89	12.7	41	63	40	1.22
RS50-SD-17T	86.39	94	12.7	44	68	40	1.40
RS50-SD-18T	91.42	100	12.7	48	73	40	1.60
RS50-SD-19T	96.45	105	15.9	52	79	40	1.80
RS50-SD-20T	101.48	110	15.9	56	84	40	2.02
RS50-SD-21T	106.51	115	15.9	60	89	40	2.25
RS50-SD-22T	111.55	120	15.9	62	92	40	2.44
RS50-SD-23T	116.59	125	15.9	67	99	40	2.75
RS50-SD-24T	121.62	130	15.9	70	102	40	2.96
RS50-SD-25T	126.66	135	15.9	75	109	40	3.30

製品仕様

材質：機械構造用炭素鋼材
仕様：削出し仕様

型番リスト

表示件数

型番

歯数

(T)

最大軸穴径 dmax

(mm)

最小軸穴径 dmin

(mm)

ピッチ円直径(DP)

(mm)

外径（DO)

(mm)

ハブ外径(DH)

(mm)

RoHS?

最小発注数量

12	25	12.7	61.34	69	43	10	1個
13	29	12.7	66.33	74	48	10	1個
14	33	12.7	71.34	79	53	10	1個
15	37	12.7	76.35	84	58	10	1個
16	41	12.7	81.37	89	63	10	1個
17	44	12.7	86.39	94	68	10	1個
18	48	12.7	91.42	100	73	10	1個
19	52	15.9	96.45	105	79	10	1個
20	56	15.9	101.48	110	84	10	1個
21	60	15.9	106.51	115	89	10	1個
22	62	15.9	111.55	120	92	10	1個
23	67	15.9	116.59	125	99	10	1個
24	70	15.9	121.62	130	102	10	1個
25	75	15.9	126.66	135	109	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,668円 ( 1,835円 )	5日目
1,825円 ( 2,008円 )	5日目
1,962円 ( 2,158円 )	5日目
1,973円 ( 2,170円 )	5日目
2,102円 ( 2,312円 )	5日目
2,206円 ( 2,427円 )	5日目
2,956円 ( 3,252円 )	5日目
3,122円 ( 3,434円 )	5日目
3,820円 ( 4,202円 )	5日目
3,500円 ( 3,850円 )	5日目
3,675円 ( 4,043円 )	5日目
3,904円 ( 4,294円 )	5日目
4,202円 ( 4,622円 )	5日目
4,486円 ( 4,935円 )	5日目

詳細情報

基本情報

基本情報

単列チェーンを2本同時に掛られるタイプのスプロケット。
【特長】
・小歯数は歯先硬化仕様、大歯数は歯先硬化なし仕様。
・歯部の強度と耐摩耗寿命向上を必要とする場合、歯先硬化スプロケットを推奨。
・シングルデュアルタイプ（SD）は歯先部に硬化処理。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
