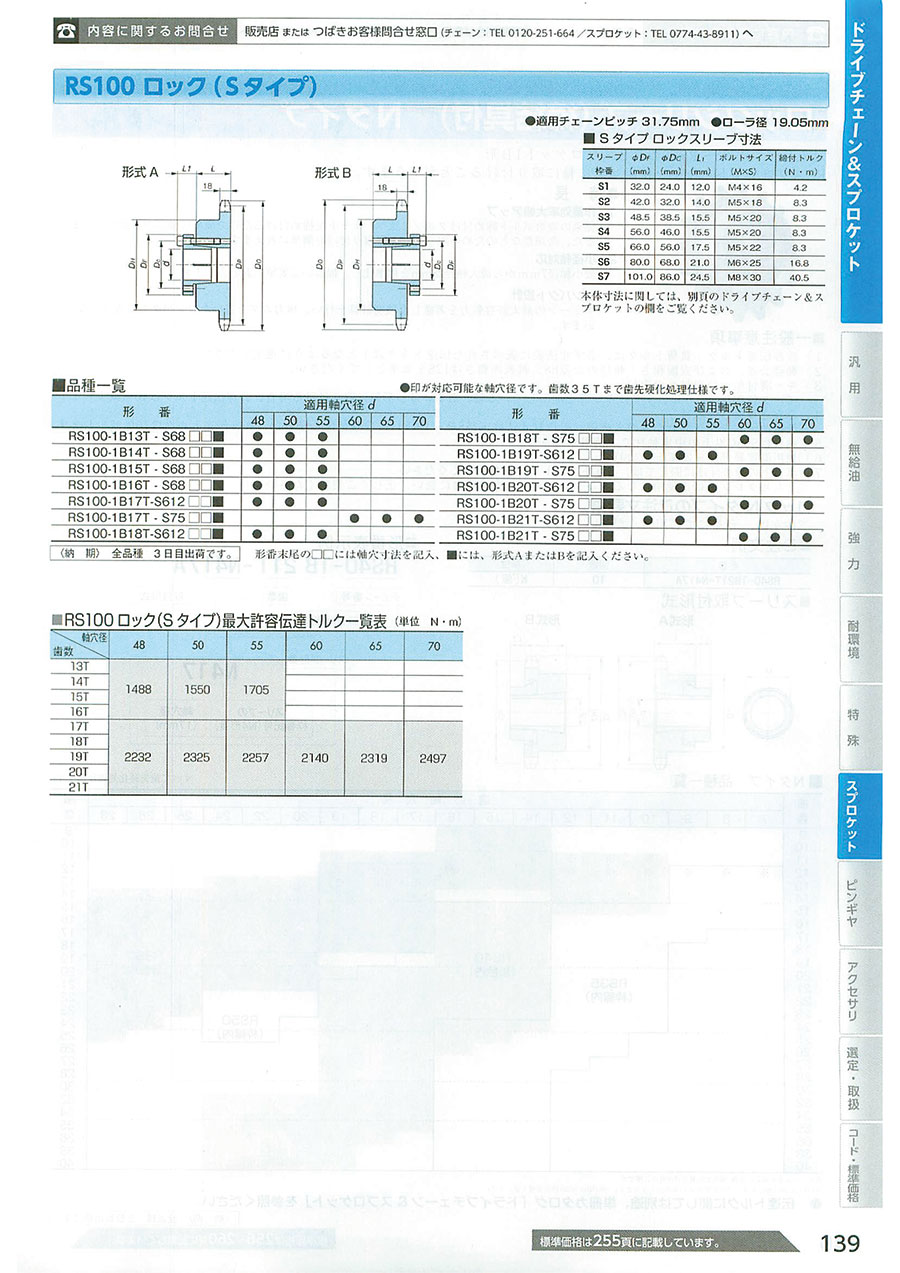

RS100 ロックスプロケット Sタイプ

外形図

締結原理

スプロケット内径、およびロックスリーブの外径はテーパになっており、締付ボルト（締付ナット）を締付けることにより、スプロケットはテーパ面を摺動しながら移動する。
この時、くさび作用により軸およびテーパ内面を押付ける半径方向の力、P、P’が発生し、摩擦力によってスプロケットおよびシャフトを強力に締結する。

製品仕様

注意・禁止事項

使用に際しての注意事項

• 許容伝達トルク：負荷トルクは、必ず法表に表示された伝達トルク以下となるように選定ください。
• 軸穴公差及び面粗さ：軸径の公差はh8、軸の表面粗さはRa3.2を基準としてください。
• キー溝付軸、D形軸への取付：モーター軸等のようにすでにキー溝加工している軸、あるいはD形軸に取付ける場合、許容トルクは10%減少します。
• みがき棒鋼への取付：機械的性質を保証されたみがき棒鋼（引抜材寸法許容径8級～10級）に取付る場合、許容トルクは10%減少します。
• 軸材：軸材はS35C以上の中実軸材でご使用ください。
• 使用温度範囲：-20℃～200℃
• 締付けに際して：ボルト・ナットの締付けに際しては、必ずトルクレンチを使用し、既定の締付トルクで完全に締付けてください。取付けの際は、製品付属の取扱説明書をご確認のうえで取付けてください。
