ベルトクランプ BDCP
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,238円～7,302円
- 税込単価
- 6,862円～8,032円
つばきベルトクランプはベルトへのワーク固定やロングベルトの取付などにお使いいた...
詳細情報を確認する- 種類
- ベルト用金具
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
商品情報
外形図
単位：mm
製品仕様
規格表
単位：mm
| 型番 | 種類・ピッチ | 適用ベルト幅 mm | 幅 A | 長さ B | 全厚 H | 歯丈 T | 取付穴ピッチ a | 取付穴ピッチ b | 取付穴径 d | 歯形ピッチ p |
|---|---|---|---|---|---|---|---|---|---|---|
| BDCP-P5M10 | P5M | 10 | 27 | 35 | 6 | 1.90 | 16 | 25 | 4.5 | 5.00 |
| BDCP-P5M15 | 15 | 32 | 21 | |||||||
| BDCP-P5M20 | 20 | 37 | 26 | |||||||
| BDCP-P5M25 | 25 | 42 | 31 | |||||||
| BDCP-P8M15 | P8M | 15 | 34 | 54 | 8 | 3.00 | 22 | 40 | 5.5 | 8.00 |
| BDCP-P8M20 | 20 | 39 | 27 | |||||||
| BDCP-P8M25 | 25 | 44 | 32 |
使用例
使用例1. 往復運動するワークの固定。
使用例2. ロングベルトの固定端用として。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,238円 ( 6,862円 ) | 6日目 |
6,516円 ( 7,168円 ) | 6日目 |
7,302円 ( 8,032円 ) | 6日目 |
6,495円 ( 7,145円 ) | 在庫品1日目当日出荷可能 |
6,904円 ( 7,594円 ) | 6日目 |
6,697円 ( 7,367円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
つばきベルトクランプはベルトへのワーク固定やロングベルトの取付などにお使いいただくための「取付金具」です。
【特長】
・穴加工済みです。取付用の穴が加工してありますので、すぐにお使いいただけます。
・豊富な品種をご用意。PX歯形に加え、好評のウレタンベルトRPP歯形対応品もラインナップしました。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

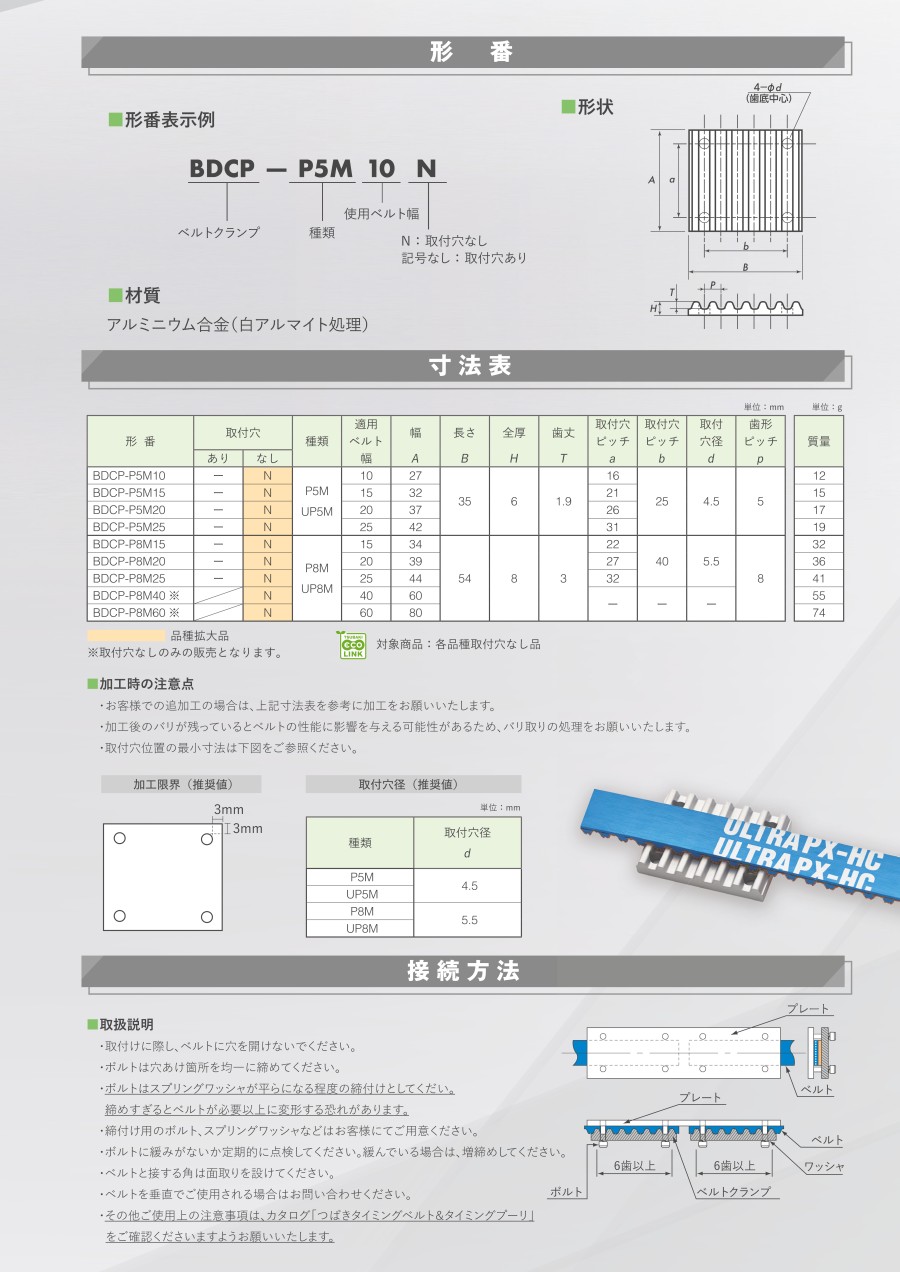

カタログ
