未確定：候補が170型番あります。
ベルト幅(mm)
~mm- 40
- 60
- 80
- 100
- 120
ベルト幅(inch)
~mm- 1.5748
- 2.3622
- 3.1496
- 3.937
- 4.7244
ベルト周長(mm)
~mm- 1120
- 1176
- 1190
- 1246
- 1344
- 1400
- 1456
- 1540
- 1610
- 1652
- 1680
- 1736
- 1778
- 1806
- 1890
- 1960
- 2002
- 2100
- 2198
- 2240
- 2310
- 2380
- 2450
- 2590
- 2660
- 2800
- 2940
- 3150
- 3360
- 3500
- 3850
- 4004
- 4382
- 4508
歯数
~mm- 80
- 84
- 85
- 89
- 96
- 100
- 104
- 110
- 115
- 118
- 120
- 124
- 127
- 129
- 135
- 140
- 143
- 150
- 157
- 160
- 165
- 170
- 175
- 185
- 190
- 200
- 210
- 225
- 240
- 250
- 275
- 286
- 313
- 322
タイプ
~mm出荷日
- すべて
- 5日以内
- 18日以内
ウルトラPXベルト UP14M形（HC仕様）
- 通常単価(税別)
- 25,720円～206,745円
- 税込単価
- 28,292円～227,420円
PXベルト歯形をベースに各種高強度材料を使用することで一層の高負荷伝動、長寿命...
詳細情報を確認する- 種類
- クローズエンド
- 歯形(ベルト形)
- UP14M
- ベルト材質
- ゴムベルト
- ベルト歯面
- 標準(片面)
- ベルト形種類
- 円弧歯形ウルトラPXベルト
- 伝動トルク
- 高トルク伝動
- 仕様
- ウルトラPXベルトHC
- ベルトピッチ (mm)
- 14
未確定：候補が170型番あります。
商品情報
製品仕様
BG1120UP14M40-HC／BG1176UP14M40-HC／BG1190UP14M40-HC
材質
- ゴム：高強度合成ゴム（青色）
- 歯布：耐摩耗性向上ナイロン織布
- 心線：高強度グラスファイバー
周囲条件
- 適用プーリ：PXプーリ P14M
- 耐油、耐水性：なし（使用不可）
- 使用雰囲気温度：-15～+80℃
- 導電性：なし
単位：mm
| 型番 | 周長mm | 歯数 |
|---|---|---|
| BG1120UP14M40-HC | 1,120 | 80 |
| BG1176UP14M40-HC | 1,176 | 84 |
| BG1190UP14M40-HC | 1,190 | 85 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
28,946円 ( 31,841円 ) | 5日目 |
40,823円 ( 44,905円 ) | 5日目 |
48,108円 ( 52,919円 ) | 18日目 |
60,236円 ( 66,260円 ) | 18日目 |
68,528円 ( 75,381円 ) | 18日目 |
25,720円 ( 28,292円 ) | 18日目 |
39,016円 ( 42,918円 ) | 18日目 |
50,045円 ( 55,050円 ) | 18日目 |
62,627円 ( 68,890円 ) | 18日目 |
72,096円 ( 79,306円 ) | 18日目 |
26,477円 ( 29,125円 ) | 5日目 |
40,813円 ( 44,894円 ) | 5日目 |
51,283円 ( 56,411円 ) | 18日目 |
62,970円 ( 69,267円 ) | 18日目 |
72,305円 ( 79,536円 ) | 18日目 |
29,054円 ( 31,959円 ) | 5日目 |
41,382円 ( 45,520円 ) | 5日目 |
53,193円 ( 58,512円 ) | 18日目 |
65,006円 ( 71,507円 ) | 18日目 |
76,084円 ( 83,692円 ) | 18日目 |
28,604円 ( 31,464円 ) | 5日目 |
43,480円 ( 47,828円 ) | 5日目 |
56,646円 ( 62,311円 ) | 18日目 |
69,299円 ( 76,229円 ) | 18日目 |
81,962円 ( 90,158円 ) | 18日目 |
32,351円 ( 35,586円 ) | 5日目 |
44,435円 ( 48,879円 ) | 5日目 |
57,459円 ( 63,205円 ) | 18日目 |
71,230円 ( 78,353円 ) | 18日目 |
84,064円 ( 92,470円 ) | 18日目 |
29,352円 ( 32,287円 ) | 18日目 |
44,222円 ( 48,644円 ) | 18日目 |
58,554円 ( 64,409円 ) | 18日目 |
73,495円 ( 80,845円 ) | 18日目 |
85,663円 ( 94,229円 ) | 18日目 |
31,205円 ( 34,326円 ) | 5日目 |
52,404円 ( 57,644円 ) | 5日目 |
61,545円 ( 67,700円 ) | 18日目 |
75,512円 ( 83,063円 ) | 18日目 |
87,214円 ( 95,935円 ) | 18日目 |
34,653円 ( 38,118円 ) | 5日目 |
52,168円 ( 57,385円 ) | 5日目 |
62,970円 ( 69,267円 ) | 18日目 |
77,667円 ( 85,434円 ) | 18日目 |
91,248円 ( 100,373円 ) | 18日目 |
35,203円 ( 38,723円 ) | 5日目 |
53,705円 ( 59,076円 ) | 5日目 |
64,048円 ( 70,453円 ) | 18日目 |
79,757円 ( 87,733円 ) | 18日目 |
93,338円 ( 102,672円 ) | 18日目 |
32,792円 ( 36,071円 ) | 5日目 |
48,662円 ( 53,528円 ) | 5日目 |
64,700円 ( 71,170円 ) | 18日目 |
80,511円 ( 88,562円 ) | 18日目 |
94,082円 ( 103,490円 ) | 18日目 |
33,452円 ( 36,797円 ) | 5日目 |
50,251円 ( 55,276円 ) | 5日目 |
65,838円 ( 72,422円 ) | 18日目 |
82,610円 ( 90,871円 ) | 18日目 |
97,046円 ( 106,751円 ) | 18日目 |
詳細情報
基本情報
PXベルト歯形をベースに各種高強度材料を使用することで一層の高負荷伝動、長寿命を実現し、コンパクト設計を可能にしました。
【特長】
・取付張力の低下がほとんどなく低い設定張力で高精度な伝動を可能にしました。
・一層の高負荷伝動かつコンパクト設計を可能にします。
・歯布の耐摩耗性向上により摩耗粉の飛散が抑制されました。
・歯布の色を変えることにより歯布摩耗によるゴムの露出状態が分かりやすくなりました。

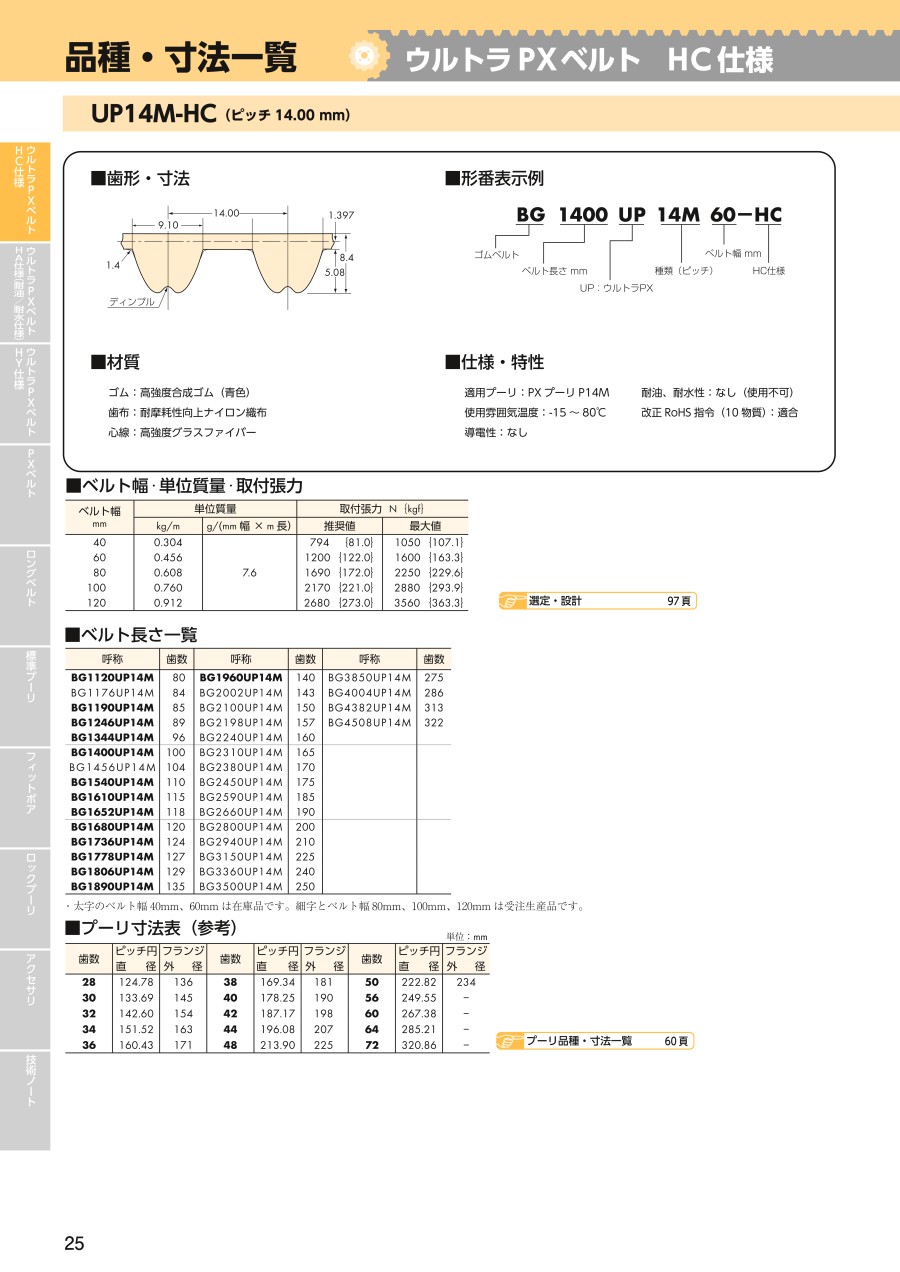

カタログ
