プラトップ（R）チェーン TPUSR550形＆アクセサリ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
TPUSR-SUS-JPDの仕様・寸法情報
幅（範囲選択）(mm)
26～76.1
リンク
指定
形式
TPUSR550
仕様
継手ピン
プレート幅(mm)
-
リンク数
1
販売単位
パーツ
-
-
商品情報
外形図
製品仕様
| 形式 | プレート幅 | 継手ピン | 最大許容張力 kN｛kgf｝ | 概略質量 kg/m | 1ユニットのリンク数 |
|---|---|---|---|---|---|
| TPUSR | 55.0 | SUS304 | 標準シリーズ 0.98｛100｝ | 1.00 DIA：0.85 DIY：1.20 | 96 |
継手ピン
型番：TPUSR-SUS-JPD（SUS304製Dピン）
選定サポート情報
型番表示例
仕様対応一覧表
| 仕様記号 | なし | LFW | LFG | LFB | ULF | DIA | DIY | MWS |
|---|---|---|---|---|---|---|---|---|
| 仕様 | 標準シリーズ | 高機能シリーズ | ||||||
| 普通 | 低摩耗耐摩耗 | 超低摩耗 | 耐衝撃 | 抗菌 防カビ | ||||
| 外観色 | グレー | ホワイト | グリーン | ブラウン | ブルー | クリーム | グリーン | クリーム |
詳細情報
基本情報
【特長】
・小さな横曲がり半径（R=150）。自由なレイアウトが可能で、狭いスペースでの搬送に最適です。
・くし歯状プレートを採用。ペットボトル・デザートカップ・紙パックなどの不安定容器搬送に最適です。
・曲線部ではコーナーディスクを使用。摩耗粉の発生やキシミ音の発生を抑えます。
・浮上がり防止アタッチメント付チェーン。コーナ部や上昇、下降コンベヤでの浮上がりやリターン側でのプレート上面のきずつきを防止します。

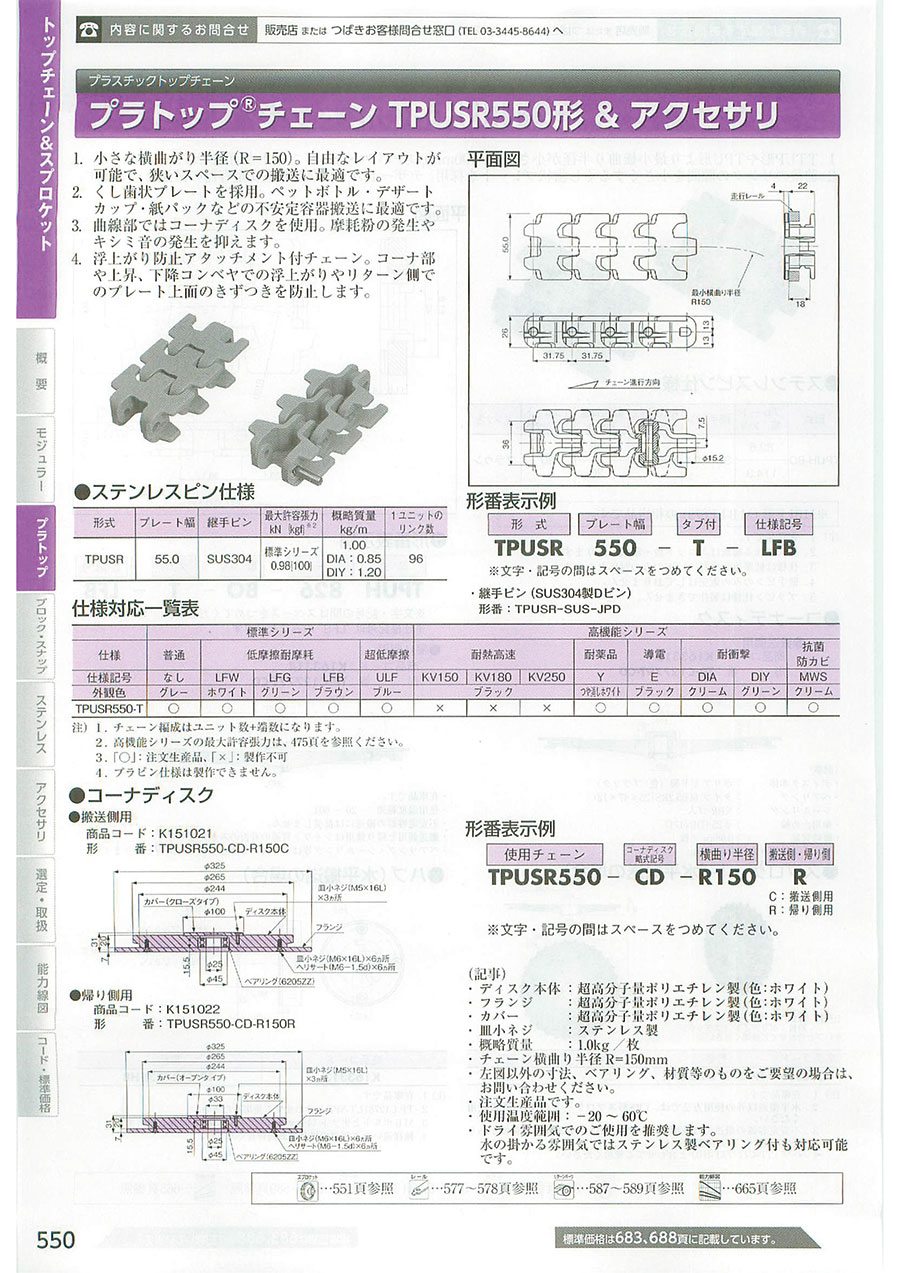

カタログ
類似品類似品をすべて見る
商品担当おすすめ
プラトップ（R）チェーン TPUSR550形＆アクセサリの型番TPUSR-SUS-JPDのページです。
型番TPUSR-SUS-JPDに関する仕様情報を記載しております。
