フランジ付Uナット【1～3000個入り】
- 通常単価(税別)
- 38円～137,660円
- 税込単価
- 42円～151,426円
過酷な環境下で使用するモーターサイクルに最適なフランジ付ナット。【特長】・鉄道や連絡橋などの鋼構造物か...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 呼び径 (d)並目 | ピッチ (p) | 二面幅(s) | 座面径(φdo) | 全高(h) | ねじ高さ | ツバ厚(c) | |||
|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | (m) | MIN | ||
| M5 | 0.8 | 8 | 0 -0.2 | 11 | 0 -0.4 | 6 | ±0.3 | 5.3 | 1 |
| M6 | 1 | 10 | 13 | 6.9 | 6 | 1.2 | |||
| M8 | 1.25 | 12 | 0 -0.25 | 17 | 8.5 | ±0.4 | 7.5 | 1.5 | |
使用例
取付け手順
締付け部材にボルトを通す。ボルトはねじ精度6g（2級）でねじ部先端に面取加工がされている事を確認。
ボルトのねじ部先端にフリクションリングが接するまで手でねじ込む。※フリクションリング側からのねじ込みはできません。
スパナなどの締付工具で締付ける。※締付けトルクは、上の表をご参考ください。
フリクションリングからボルトのねじ部が2ピッチ以上出ていることを確認。取り外す際は、フリクションリングがボルトのねじ山から離れるまでスパナなどの工具でねじ戻す。フリクションリングがボルトのねじ山から離れた時点で手でねじ戻すことが可能。
商品特長詳細
Uナットの構造
- ナットとフリクションリング（特殊バネ）の2点の部品から出来ていて、ナット上面にフリクションリングをカシメ加工により固定し、 一体化している。
- フリクションリングがボルトのねじ山に接し、左図の状態になるとバネ作用により、応力Pが発生。
それに対する反力P‘と共にボルトのねじ山を強圧し、自由回動を阻止する摩擦トルク（プリベリングトルク）を発生させる。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
60,066円 ( 66,073円 ) | 1日目 |
87円 ( 96円 ) | 在庫品1日目当日出荷可能 |
63円 ( 69円 ) | 1日目 |
45円 ( 50円 ) | 在庫品1日目当日出荷可能 |
38円 ( 42円 ) | 在庫品1日目当日出荷可能 |
252円 ( 277円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
115円 ( 127円 ) | 在庫品1日目当日出荷可能 |
137,660円 ( 151,426円 ) | 1日目 |
82,479円 ( 90,727円 ) | 10日目 |
118円 ( 130円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
過酷な環境下で使用するモーターサイクルに最適なフランジ付ナット。
【特長】
・鉄道や連絡橋などの鋼構造物から、車、バイク、産業機械にいたるあらゆる産業界で活躍。
・ゆるみ止めナットの決定版。
【用途】
・ソーラーパネルの締結、高速道路などのフェンス固定等に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

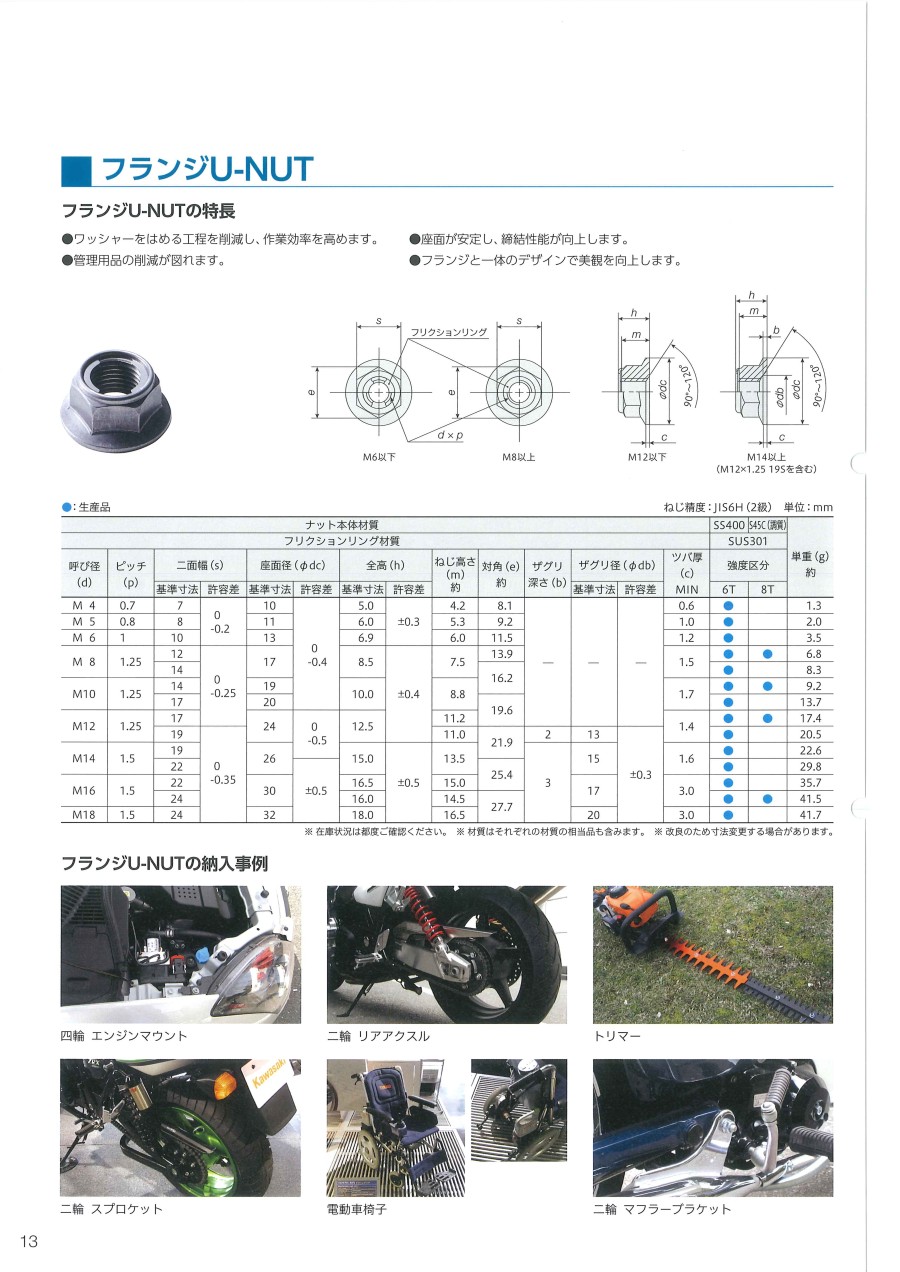

カタログ
