RoHS対応（10物質）	12	[スチール] スチール	[なし] なし	2種	1.5	10	1個
RoHS対応（10物質）	12	[スチール] スチール	[三価クロメート] 三価ホワイト	2種	1.5	10	1個
RoHS非対応	12	[スチール] スチール	[クロメートメッキ] クロメートメッキ	2種	1.5	-	1個
RoHS対応（10物質）	12	[スチール] S45C	[三価クロメート] 三価ホワイト	2種	1.5	-	1個
RoHS対応（10物質）	12	[ステンレス] ステンレス	[なし] なし	2種	1.5	10	1個
RoHS非対応	12	[スチール] スチール	ユニクロメッキ	2種	1.5	-	1個
RoHS対応（10物質）	24	[スチール] S45C	[なし] なし	2種	1.5	-	1個
RoHS非対応	24	[スチール] スチール	ユニクロメッキ	1種	1.5	-	1個
RoHS対応（10物質）	27	[スチール] スチール	[なし] なし	1種	1.5	10	1個
RoHS対応（10物質）	36	[スチール] S45C	[なし] なし	2種	2	-	1個
RoHS対応（10物質）	36	[スチール] S45C	[三価クロメート] 三価ホワイト	2種	2	-	1個

通常単価(税別) (税込単価)	通常出荷日

96円 ( 106円 )	1日目
156円 ( 172円 )	1日目
121円 ( 133円 )	1日目
610円 ( 671円 )	3日目
796円 ( 876円 )	在庫品1日目当日出荷可能
121円 ( 133円 )	1日目
2,244円 ( 2,468円 )	3日目
993円 ( 1,092円 )	1日目
1,611円 ( 1,772円 )	1日目
4,384円 ( 4,822円 )	3日目
4,976円 ( 5,474円 )	3日目

基本情報

安定したゆるみ止め機能を発揮するナット。
【特長】
・軸力が低下しても早期の脱落を防止
・全金属製品であり、耐熱耐寒性に優れる
・締付け作業が簡単で取付けミスを防止
・再使用が可能
【用途】
・鉄道や連絡橋などの鋼構造物から、車、バイク、産業機械等に最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

構造と作用

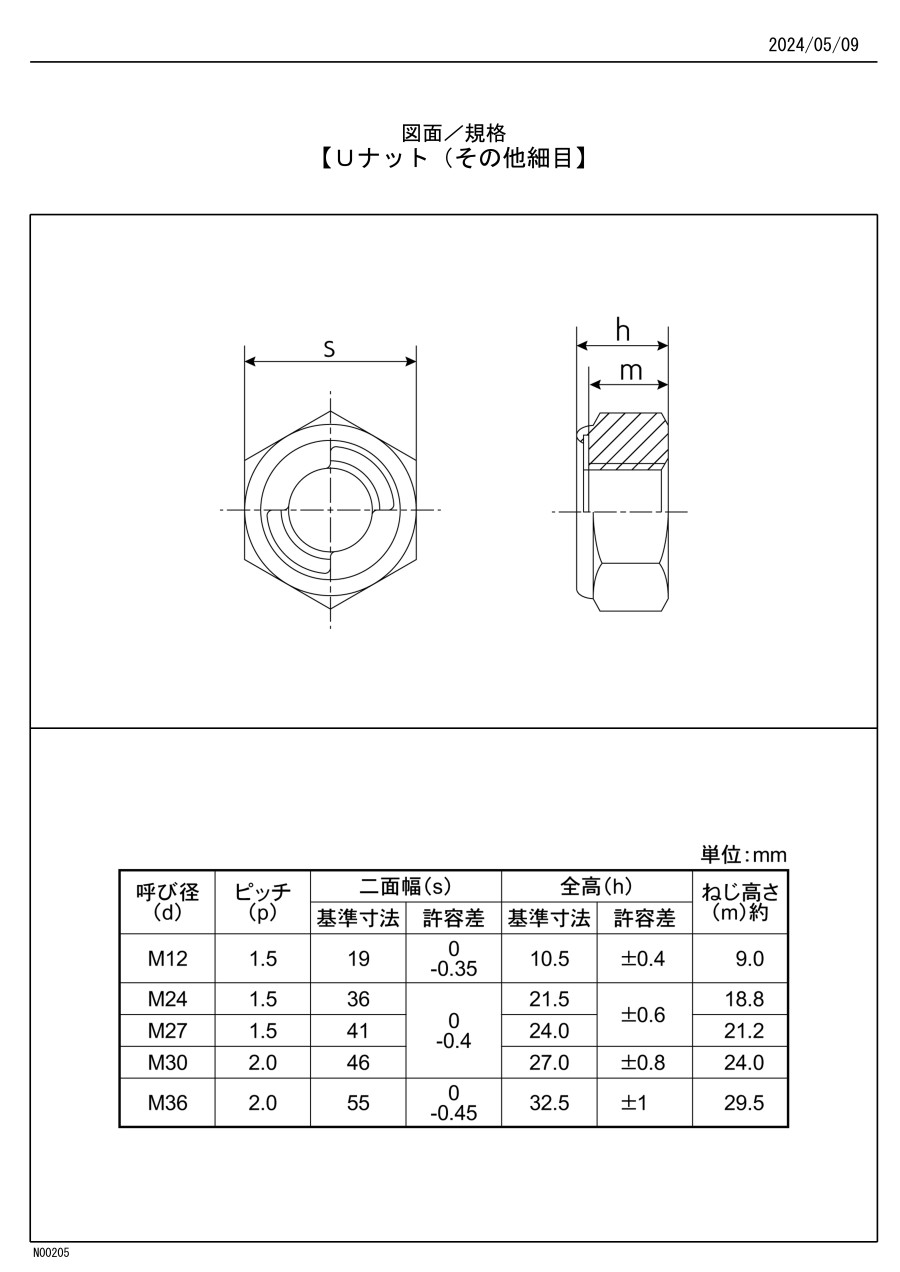

Uナットの構造

ナットとフリクションリング（特殊バネ）の2点の部品から出来ていて、ナット上面にフリクションリングをカシメ加工により固定し、一体化している。
フリクションリングがボルトのねじ山に接し、左図の状態になるとバネ作用により、応力Pが発生。それに対する反力P‘と共にボルトのねじ山を強圧し、自由回動を阻止する摩擦トルク（プリベリングトルク）を発生させる。

取付け手順

締付け部材にボルトを通す。ボルトはねじ精度6g（2級）でねじ部先端に面取加工がされている事を確認。

ボルトのねじ部先端にフリクションリングが接するまで手でねじ込む。※フリクションリング側からのねじ込みはできません。

スパナなどの締付工具で締付ける。※締付けトルクは、上の表をご参考ください。

フリクションリングからボルトのねじ部が2ピッチ以上出ていることを確認。取り外す際は、フリクションリングがボルトのねじ山から離れるまでスパナなどの工具でねじ戻す。フリクションリングがボルトのねじ山から離れた時点で手でねじ戻すことが可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Uナット特殊ピッチ（細目）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QUナットの締付けに専用工具は必要ですか。

必要ありません。一般工具がご使用頂けます。

QUナットの耐熱温度はどれくらいですか？

使用条件によって異なりますが、250～300℃を目安としてください。
