メカニカル部品技術窓口
Uナット（ユニファイ）UNC【1～4000個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 373円～1,044,301円特別価格
- 税込単価
- 410円～1,148,731円特別価格
「メタルリングゆるみ止め機能」を導入した、ゆるみ止めナットの決定版。（ユニファ...
詳細情報を確認する- ねじ山の種類
- ユニファイ並目UNC
- ゆるみ止め詳細
- Uナット
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,714円 ( 2,985円 ) | 3日目 |
310,796円279,716円 ( 307,688円 ) | 1日目 |
624円 ( 686円 ) | 1日目 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
448,234円403,410円 ( 443,751円 ) | 1日目 |
179,094円161,184円 ( 177,302円 ) | 10日目 |
274,287円246,858円 ( 271,544円 ) | 1日目 |
4,323円 ( 4,755円 ) | 1日目 |
412円 ( 453円 ) | 1日目 |
471円 ( 518円 ) | 1日目 |
144,040円129,636円 ( 142,600円 ) | 1日目 |
79,593円71,633円 ( 78,796円 ) | 1日目 |
90,613円81,551円 ( 89,706円 ) | 1日目 |
4,438円 ( 4,882円 ) | 3日目 |
4,648円 ( 5,113円 ) | 3日目 |
153,153円137,837円 ( 151,621円 ) | 1日目 |
136,111円122,499円 ( 134,749円 ) | 1日目 |
151,657円136,491円 ( 150,140円 ) | 1日目 |
273,380円246,042円 ( 270,646円 ) | 1日目 |
167,620円150,858円 ( 165,944円 ) | 1日目 |
931,222円838,099円 ( 921,909円 ) | 10日目 |
897,960円808,164円 ( 888,980円 ) | 1日目 |
1,044,301円939,870円 ( 1,033,857円 ) | 1日目 |
339,231円305,307円 ( 335,838円 ) | 1日目 |
詳細情報
基本情報
「メタルリングゆるみ止め機能」を導入した、ゆるみ止めナットの決定版。（ユニファイ UNC）
【特長】
・ゆるみ止め性能はもちろん、耐久性、耐振動性などの面でも進化し続け、どんな使用環境でも確実に働く
【用途】
・鉄道や橋梁などの鋼構造物から、車、バイク、産業機械にいたるあらゆる業界で活躍
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

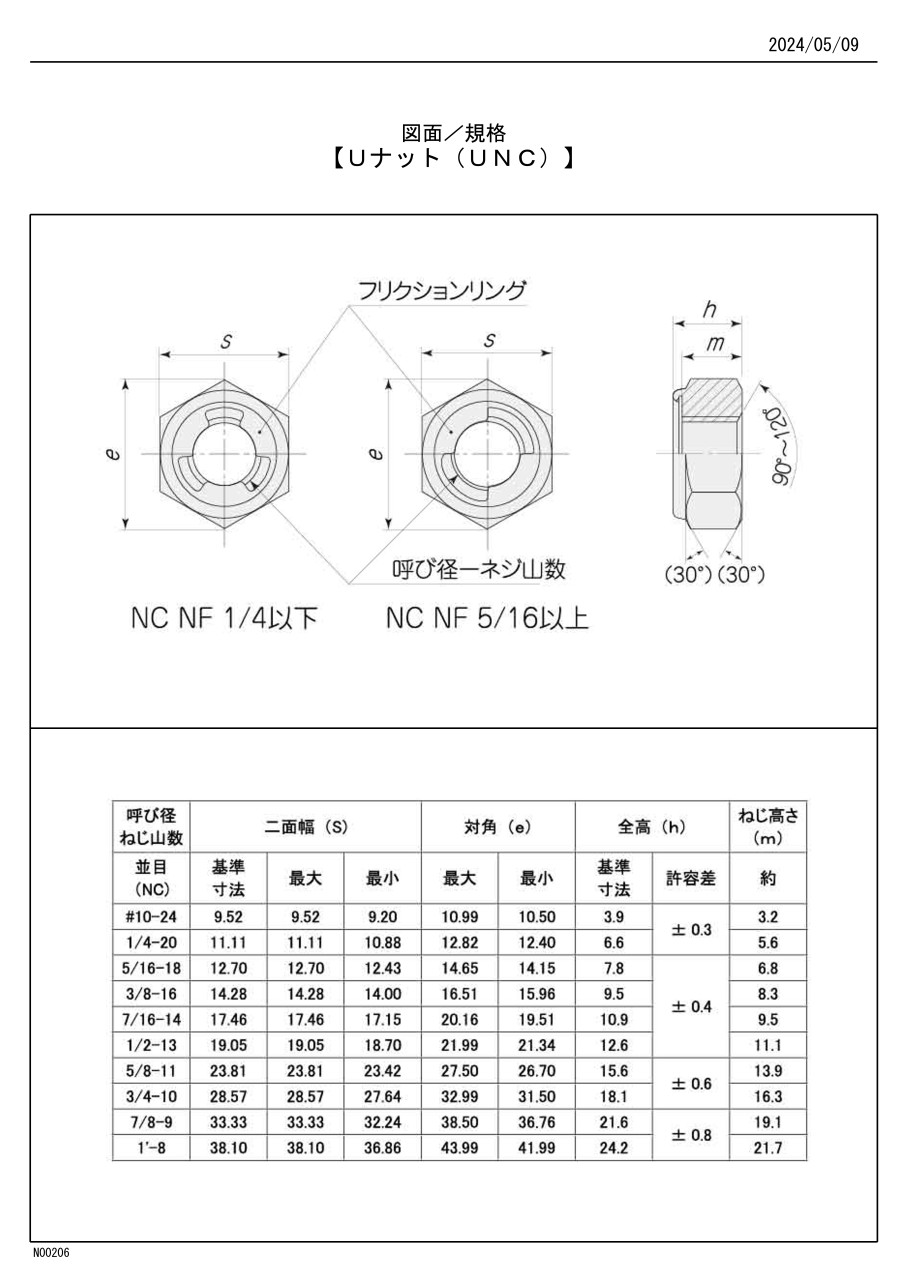

Uナット ユニファイ(UNC) 並目の外形図と寸法
- 一部規格表上にあっても、取り扱いの無い型式がございます。予めご了承下さい。
(単位:mm)
| 呼び経一 ネジ山数 | 二面幅（S） | 対角（ｅ） | 全高（ｈ） | ねじ高さ （ｍ） | ||||
|---|---|---|---|---|---|---|---|---|
| 並目 （ＮＣ） | 基準寸法 | 最大 | 最小 | 最大 | 最小 | 基準寸法 | 許容差 | （約） |
| ＃10-24 | 9.52 | 9.52 | 9.20 | 10.99 | 10.50 | 3.9 | ±0.3 | 3.2 |
| 1/4-20 | 11.11 | 11.11 | 10.88 | 12.82 | 12.40 | 6.6 | 5.6 | |
| 5/16-18 | 12.70 | 12.70 | 12.43 | 14.65 | 14.15 | 7.8 | ±0.4 | 6.8 |
| 3/8-16 | 14.28 | 14.28 | 14.00 | 16.51 | 15.96 | 9.5 | 8.3 | |
| 7/16-14 | 17.46 | 17.46 | 17.15 | 20.16 | 19.51 | 10.9 | 9.5 | |
| 1/2-13 | 19.05 | 19.05 | 18.70 | 21.99 | 21.34 | 12.6 | 11.1 | |
| 9/16-12 | 22.22 | 22.22 | 21.87 | 26.65 | 24.95 | 14.0 | ±0.6 | 12.3 |
| 5/8-11 | 23.81 | 23.81 | 23.42 | 27.50 | 26.70 | 15.6 | 13.9 | |
| 3/4-10 | 28.57 | 28.57 | 27.64 | 32.99 | 31.50 | 18.1 | 16.3 | |
| 7/8-9 | 33.33 | 33.33 | 32.24 | 38.50 | 36.76 | 21.6 | ±0.8 | 19.1 |
| 1"-8 | 38.10 | 38.10 | 36.83 | 43.99 | 41.99 | 24.2 | 21.7 | |
Uナット 導入のメリット
再使用性
再使用が可能。
締結機能
安定したゆるみ止め機能を発揮。
脱落防止
軸力が低下しても早期の脱落を防止。
耐熱耐寒
全金属製品であり、耐熱耐寒性に優れている。
簡単締結
締め付けが容易で、熟練した技術も専用工具も不要。
単体部品
単体でゆるみ止め効果を発揮するので部品管理が容易になり、取り付けミスを防止。
Ｕナット使用事例集
使用事例1
使用事例2
使用事例3
使用事例4
使用事例5
使用事例6
使用事例7
使用事例8
使用事例9
使用事例10
使用事例11
使用事例12
Uナットの取付手順
締付け部材にボルトを通します。
ボルトはねじ精度6g(2級)でねじ部先端に面取り加工がされている事を確認します。
焼き付き･かじり等を生じる場合は潤滑剤を使用します。
ボルトのねじ部先端にフリクションリングが接するまで手でねじ込みます。
※フリクションリング側からのねじ込みはできません。
スパナ等の工具で締付けます。
フリクションリングからボルトの完全ねじ部が2ピッチ以上出ていることを確認します。
取り外す際は､フリクションリングがボルトのねじ山から離れるまでスパナなどの工具でねじ戻します。
フリクションリングがボルトのねじ山から離れた時点で手でねじ戻すことができます。
構造と作用
構造と作用の図
- 1.「Uナット」はナットとフリクションリング（特殊バネ）の2点の部品からできており、ナット上面にフリクションリングをカシメ加工により固定し一体化している。
- 2.フリクションリングがボルトのねじ山に接し、左図の状態になるとバネ作用により、【応力P】が発生。
- 3.それに対する【反力P'】と共にボルトのねじ山を強圧し、自由回動を阻止する摩擦トルク（プリベリングトルク）を発生させる。
プリベリングトルク
- ※ プリベリングトルクとは、フリクションリングがシャフトねじ山に作用することによって生ずる摩擦トルク。
- ※ 下記グラフは潤滑剤使用の場合の参考値。
ねじ込み最大値
ねじ込み最小値
軸直角振動試験
- 供試サイズ: M12×1.75 / 供試ナット・ボルト材質: SS400相当品 / 締付け軸力: 17,150N【1,750kgf】。
- 供試ナット / ボルト / 座面板 / 振動板 / スラストベアリング / ロードセル（軸力測定用）/ ボルト固定治具
- 振動板振動数:【200c.p.m】。
- 振動変位:【±0.5mm】。
- 振動時間:【5分】。
試験結果（軸直角振動試験）
供試体の締結状態（軸直角振動試験）
軸直角振動衝撃試験
試験条件NAS式高速ねじゆるみ試験機仕様
- 供試サイズ: M12×1.75 / 供試ナット・ボルト材質: SS400相当品 / 締付け軸力: 17,150N【1,750kgf】
- 供試ナット / ボルト / ワッシャー / 加振台 / 加振ストローク（加振台）/ インパクトストローク / 振動バーレル
- 振動数: 【1,780c.p.m】
- 加振ストローク: 【11mm】
- インパクトストローク: 【19mm】
- 加振台振動加速度: 【19.5G】
供試体の締結状態（軸直角振動試験）
| 供試ナット | 振動数 | 振動時間 |
|---|---|---|
| U-NUT | 30000サイクル | 16分51秒 |
| 異常ナシ | ||
| ダブルナット | 4450サイクル | 2分30秒 |
| 脱落 | ||
| 一般ナット + スプリングワッシャ- | 1335サイクル | 45秒 |
| 脱落 | ||
試験結果（軸直角振動試験）
開発秘話
業界で初めて「メタルリングゆるみ止め機能」を導入したU-ナット。
それまで年月や振動などの使用環境により、ゆるみことがやむを得ないとされてきたボルト・ナットの世界に大きな変革をもたらしました。
