Uナット ウィット並目【1～1000個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 49円～166,373円特別価格
- 税込単価
- 54円～183,010円特別価格
安定したゆるみ止め機能を発揮するナット。【特長】・軸力が低下しても早期の脱落を...
詳細情報を確認する型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
195円 ( 215円 ) | 1日目 |
296円 ( 326円 ) | 1日目 |
224円 ( 246円 ) | 1日目 |
1,035円 ( 1,139円 ) | 1日目 |
283円 ( 311円 ) | 1日目 |
182円 ( 200円 ) | 1日目 |
49円 ( 54円 ) | 1日目 |
59,318円53,386円 ( 58,725円 ) | 1日目 |
667円 ( 734円 ) | 1日目 |
156,978円141,280円 ( 155,408円 ) | 1日目 |
2,699円 ( 2,969円 ) | 1日目 |
37,083円33,374円 ( 36,711円 ) | 1日目 |
93円 ( 102円 ) | 1日目 |
140円 ( 154円 ) | 1日目 |
129円 ( 142円 ) | 1日目 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
104円 ( 114円 ) | 1日目 |
378円 ( 416円 ) | 1日目 |
77,036円69,332円 ( 76,265円 ) | 1日目 |
166,373円149,735円 ( 164,709円 ) | 1日目 |
1,996円 ( 2,196円 ) | 1日目 |
166,373円149,735円 ( 164,709円 ) | 1日目 |
1,712円 ( 1,883円 ) | 1日目 |
395円 ( 435円 ) | 1日目 |
104,640円94,176円 ( 103,594円 ) | 1日目 |
297円 ( 327円 ) | 1日目 |
122円 ( 134円 ) | 1日目 |
48,026円43,223円 ( 47,545円 ) | 1日目 |
64,655円58,189円 ( 64,008円 ) | 1日目 |
詳細情報
基本情報
安定したゆるみ止め機能を発揮するナット。
【特長】
・軸力が低下しても早期の脱落を防止。
・全金属製品であり耐熱、耐寒性に優れる。
・締付け作業が簡単で取付けミスを防止。
・再使用が可能。
【用途】
・鉄道や連絡橋などの鋼構造物から、車、バイク、産業機械等に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
商品概要
Uナット（ウィット）の外観
Uナット（ウィット）の外形図
| ねじの呼び径 | 二面幅(s) | 全高(h) | |||
|---|---|---|---|---|---|
| W | 山数 | 基準 寸法 | 許容差 | 基準 寸法 | 許容差 |
| 1/4 | 20 | 10 | 0 -0.2 | 5.1 | ±0.3 |
| 5/16 | 18 | 14 | 0 -0.25 | 7.3 | ±0.4 |
| 3/8 | 16 | 17 | 8.3 | ||
| 1/2 | 12 | 21 | 0 -0.35 | 10.5 | |
| 5/8 | 11 | 26 | 14.8 | ±0.5 | |
| 3/4 | 10 | 32 | 0 -0.4 | 16 | |
| 7/8 | 9 | 35 | 18.5 | ±0.6 | |
| 1" | 8 | 41 | 22.5 | ||
構造と作用
Uナットの構造
ナットとフリクションリング（特殊バネ）の2点の部品から出来ていて、ナット上面にフリクションリングをカシメ加工により固定し、 一体化している。
フリクションリングがボルトのねじ山に接し、左図の状態になるとバネ作用により、応力Pが発生。それに対する反力P‘と共にボルトのねじ山を強圧し、自由回動を阻止する摩擦トルク（プリベリングトルク）を発生させる。
取付け手順
締付け部材にボルトを通す。ボルトはねじ精度6g（2級）でねじ部先端に面取加工がされている事を確認。
ボルトのねじ部先端にフリクションリングが接するまで手でねじ込む。※フリクションリング側からのねじ込みはできません。
スパナなどの締付工具で締付ける。※締付けトルクは、上の表をご参考ください。
フリクションリングからボルトのねじ部が2ピッチ以上出ていることを確認。取り外す際は、フリクションリングがボルトのねじ山から離れるまでスパナなどの工具でねじ戻す。フリクションリングがボルトのねじ山から離れた時点で手でねじ戻すことが可能。

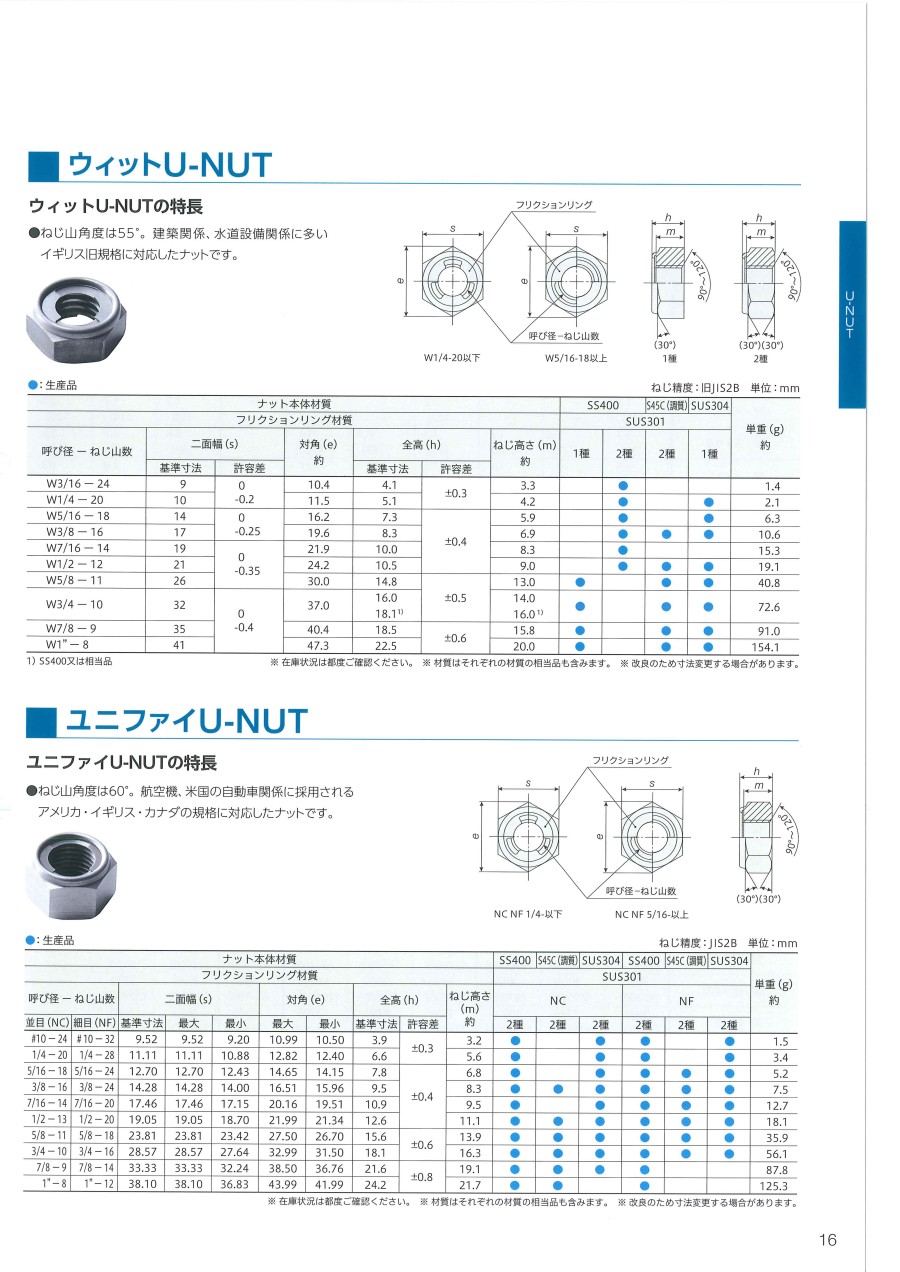

カタログ
