JIS規格に適合したゆるみ止めGUナット
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- ねじ山の種類
- メートル並目
- 販売単位
- バラ(1個から購入可能)
- ゆるみ止め詳細
- Uナット
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
117円 ( 129円 ) | 1日目 |
213円 ( 234円 ) | 1日目 |
408円 ( 449円 ) | 1日目 |
707円 ( 778円 ) | 3日目 |
138円 ( 152円 ) | 1日目 |
862円 ( 948円 ) | 3日目 |
1,267円 ( 1,394円 ) | 3日目 |
1,892円 ( 2,081円 ) | 3日目 |
1,981円 ( 2,179円 ) | 3日目 |
詳細情報
基本情報
【特長】
・JIS B 1056「プリベリングトルク形鋼製六角ナット」に適合しています
・フリクションリングの形状を270°に拡大し性能が向上します
・高トルクタイプなのでゆるみ止め機能が更に向上します
・軸力が低下しても早期の脱落を防止します
【用途】
・車高調整レバーとステイを固定します
・コンベアとチェーンを固定します
・液晶ディスプレイ据付金具（低軸力）や、鋼構造物から産業機械まで幅広く採用されています
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
商品概要
- 一部規格表上にあっても、取り扱いの無い型式がございます。予めご了承下さい。

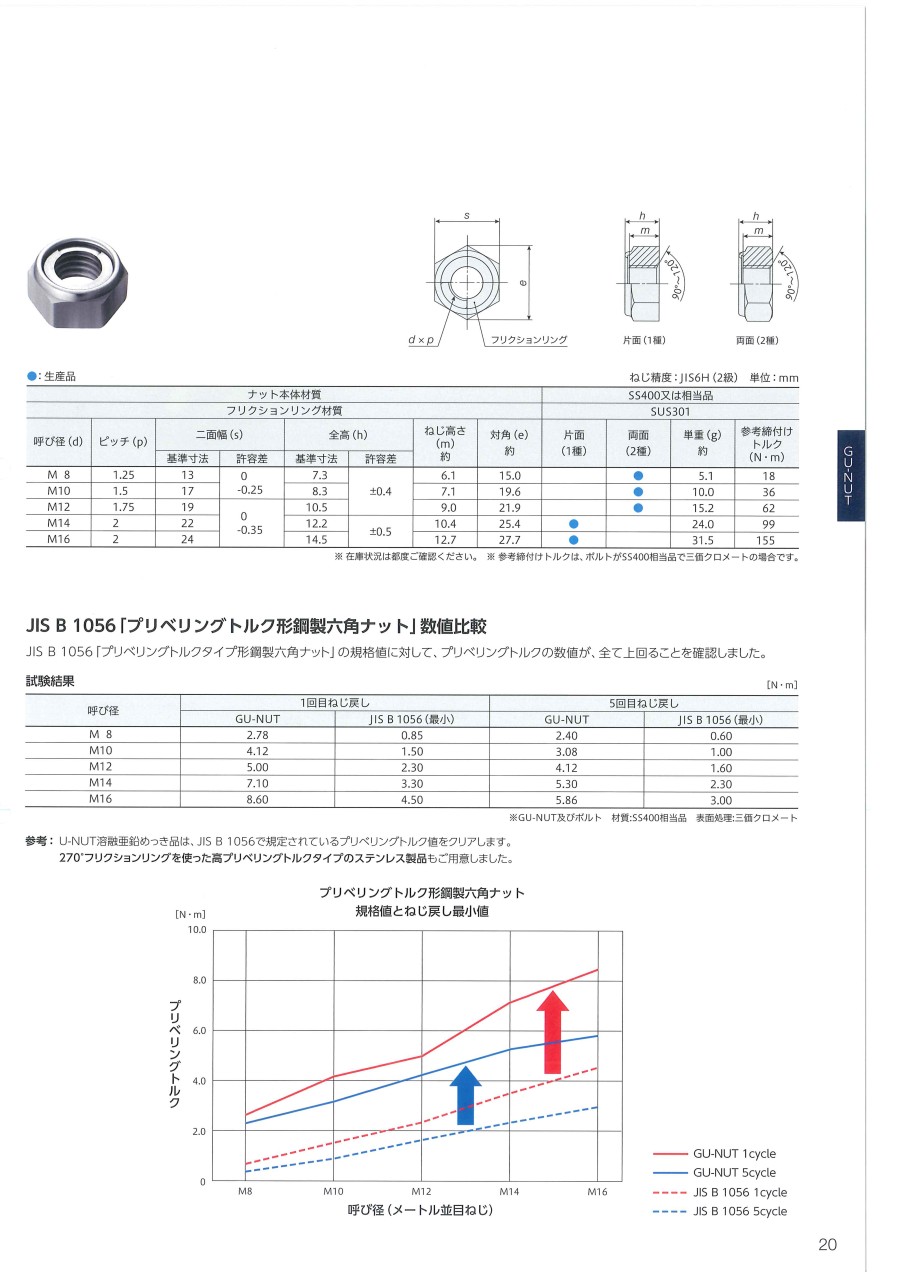

GUナットの外観
GUナットの外形図
単位 : mm
| 呼び径 (d) | ピッチ (p) | ニ面幅(b) | 全高(h) | ねじ高さ (m) | 対角 (c) | 形状 | 参考締付 卜ルク (N・m) | ||
|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 約 | 約 | ||||
| M8 | 1.25 | 13 | 0 -0.25 | 7.3 | ±0.4 | 6.1 | 15.0 | 2種 | 18 |
| M10 | 1.5 | 17 | 8.3 | 7.1 | 19.6 | 36 | |||
| M12 | 1.75 | 19 | 0 -0.35 | 10.5 | 9.0 | 21.9 | 62 | ||
| M14 | 2.0 | 22 | 12.2 | ±0.5 | 10.4 | 25.4 | 1種 | 99 | |
| M16 | 2.0 | 24 | 14.5 | 12.7 | 27.7 | 155 | |||
- ※ 参考締付トルクは、ボルトがSS400で三価クロメートの場合です。
- ※ M36まで製作可能です。M12までは2種タイプ。M14・M16は1種タイプ。
- ナット本体材質 : SS400又は相当品
- フリクションリング材質 : SUS301
- 表面処理 : 三価クロメート
構造と作用
U-ナットのゆるみ止め性能を強化。U-ナットは90°フリクションリング採用。GU-ナットは270°フリクションリングを採用。
取付け手順
締付け部材にボルトを通します。ボルトはねじ精度6g(2級)でねじ部先端に面取加工がされている事を確認します。
ボルトのねじ部先端にフリクションリングが接するまで手でねじ込む。※フリクションリング側からのねじ込みはできません。
スパナなどの締付工具で締付け。※締付けトルクは、上の表をご参考ください。
取り外す際は、フリクションリングがボルトのねじ山から離れるまでスパナなどの工具でねじ戻します。フリクションリングがボルトのねじ山から離れた時点で手でねじ戻すことができます。
