照明モニタリング・点灯確認センサ MDFシリーズ

外形図

単独型 MDF-TN／MDF-HTN

連結型 MDF-TMN／MDF-TSN

製品仕様

照明のメンテナンスタイミングが一目瞭然

特長

適応光源

• 白、青、緑、赤、赤外のLED光源に対応（受光可能波長範囲：400～1,000nm）
• 目視で確認できない赤外光検知に有効
• 蛍光灯やハロゲン照明にも対応

LEDのスペクトル分布／蛍光灯の発光スペクトル分布／ハロゲンの発光スペクトル分布

各種発光モードに対応

• 連続点灯、パルス点灯（PWM）、ON／OFF点灯制御のいずれも内部トリガーにて自動測定
• 外部入力線から同期入力にて、突然の不点灯にもNG判定

3 つのティーチングモード

（1） ゾーンティーチング
現在受光量をティーチングすることで、内部設定（初期値10%）の上下限値を自動設定

（2） 下限値ティーチング
照明光量をデフォルト値／下限値の順に調光し、それぞれの値を各設定値としてティーチング

（3） 上下限値ティーチング
照明光量をデフォルト値／上限値／下限値の順に調光し、それぞれの値を各設定値としてティーチング

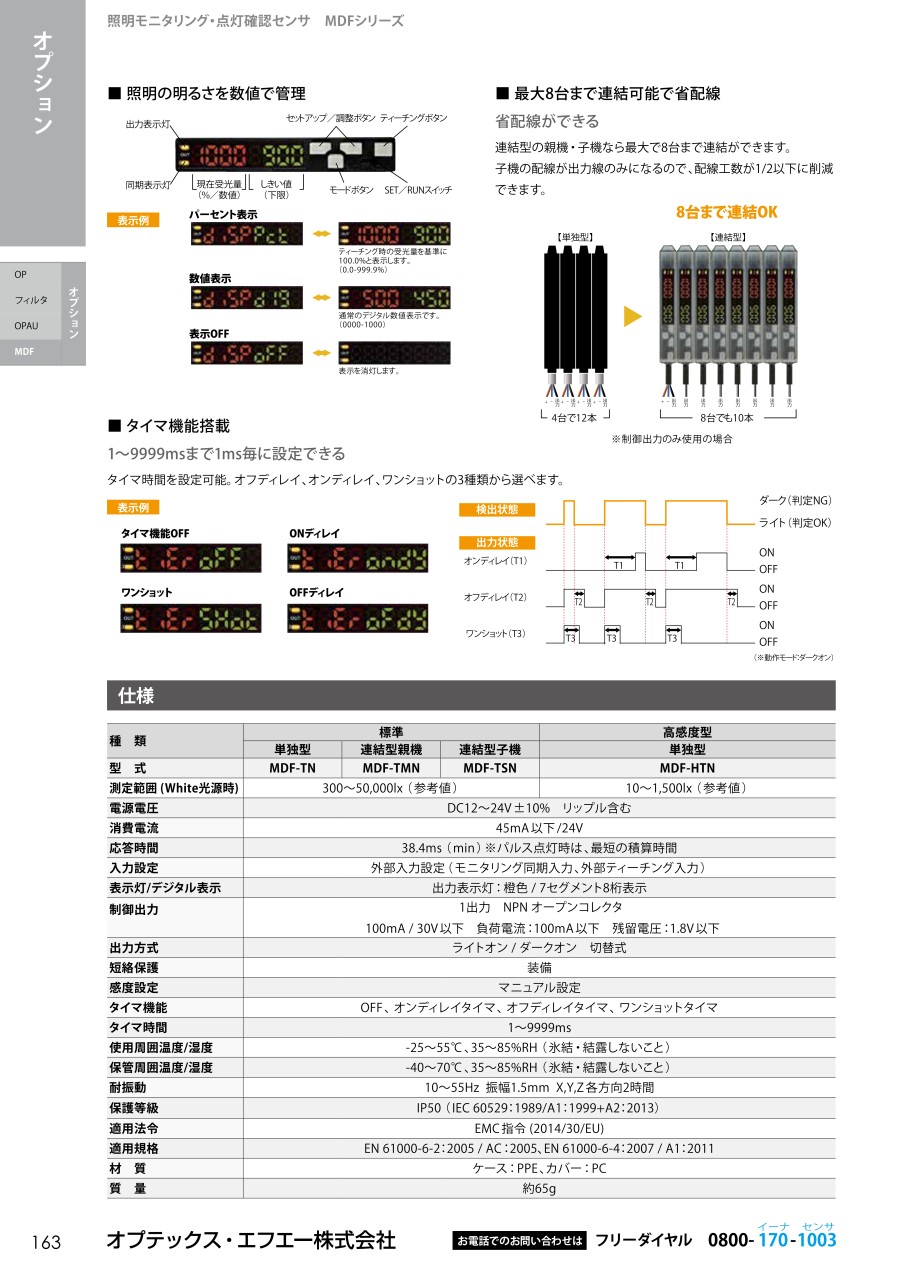

照明の明るさに合わせた設定が可能

• マニュアルゲイン（5段階切替）

上下限値をマニュアル設定可能

• ティーチング後にも、上下限値を微調整可能

外部ティーチング入力

• 外部入力への信号入力により、外部ティーチングが可能
• 装置組込等で操作パネルより再ティーチング実行可能（同期モード： Auto／Off時のみ）

耐屈曲ファイバ採用

• ファイバの曲げに対しても測定値に変動なし
• 曲げ半径2mm  受光角：±30°

最大8台まで連結可能で省配線

• 連結型の親機・子機なら最大で8台まで連結ができます。
• 子機の配線が出力線のみになるので、配線工数が1/2以下に削減できます。

8台まで連結OK／※制御出力のみ使用の場合

タイマ機能搭載

• 1～9,999msまで1ms毎に設定できる
• タイマ時間を設定可能。オフディレイ、オンディレイ、ワンショットの3種類から選べます。

製品仕様
