コンパクトレーザ変位センサ CD22シリーズ

外形図

コネクタ中継式

コード式

製品仕様

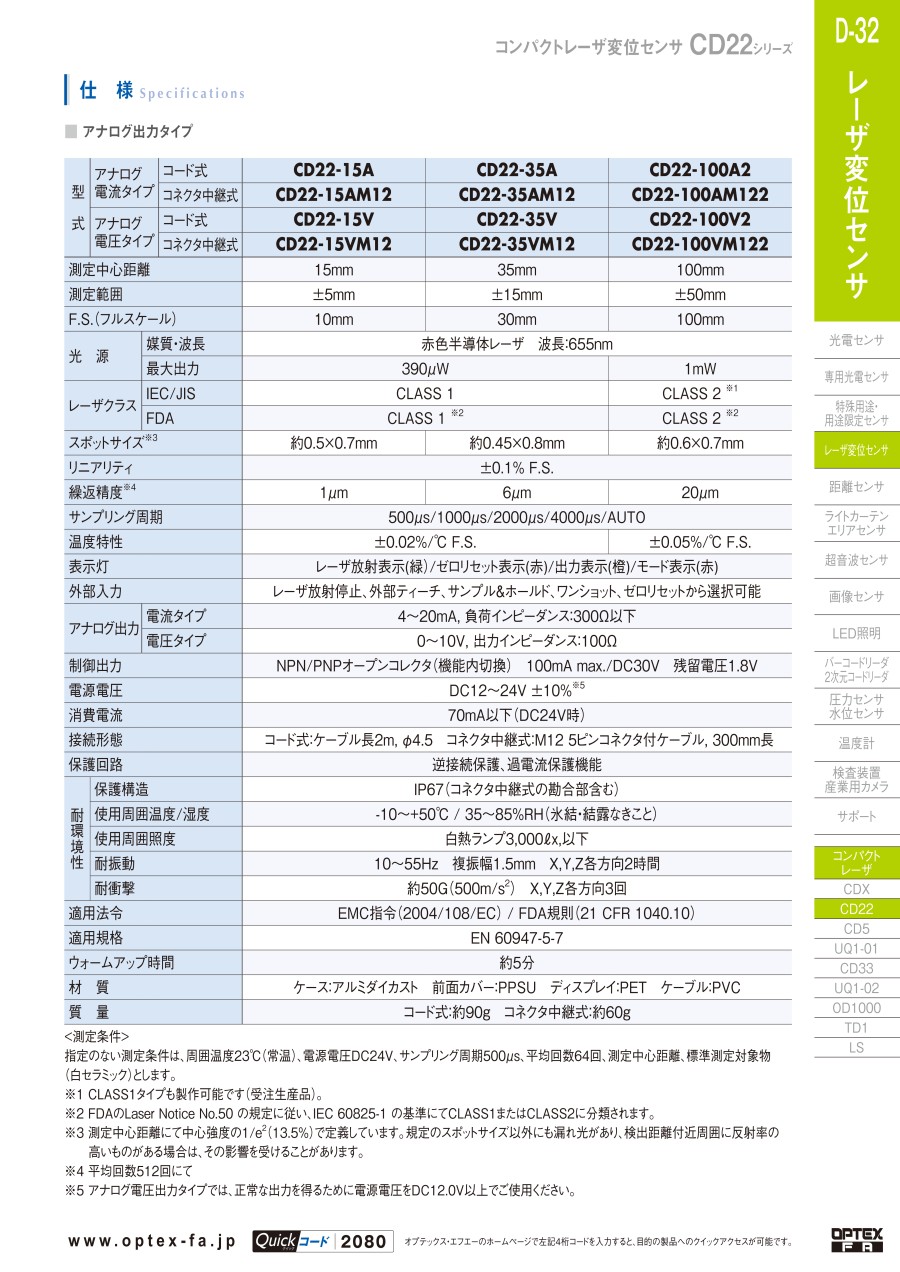

アナログ出力タイプ

<指定条件>
指定のない測定条件は、周囲温度23℃（常温）、電源電圧DC24V、サンプリング周期500μs、平均回数64回 、測定中心距離、標準測定対象物 （白セラミック）とします。
※1.CLASS1タイプも製作可能です（受注生産品）。
※2.FDAのLaser Notice No.50の規定に従い、IEC 60825-1の基準にてCLASS1またはCLASS2に分類されます。
※3.測定中心距離にて中心強度の1/e²（13.5%）で定義しています。規定のスポットサイズ以外にも漏れ光があり 、検出距離付近周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※4.平均回数512回にて
※5.アナログ電圧出カタイプでは、正常な出力を得るために電源電圧をDC12.0V以上でご使用ください。

RS-485通信タイプ

<指定条件>
指定のない測定条件は、周囲温度23℃（常温）、電源電圧DC24V、サンプリング周期500μs、平均回数64回、測定中心距離、標準測定対象物 （白セラミック）とします。
※1.CLASS1タイプも製作可能です（受注生産品）。
※2.FDAのLaser Notice No.50 の規定に従い、IEC 60825-1 の基準にてCLASS1またはCLASS2に分類されます。
※3.測定中心距離にて中心強度の1/e²（13.5%）で定義しています。規定のスポットサイズ以外にも漏れ光があり、検出距離付近周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※4.平均回数512回にて
※5.局番設定によるマルチドロップ接続には非対応
