オプテックス・エフエー

デジタルアンプ分離レーザセンサ DSシリーズ高機能型・標準型アンプユニット

カタログ |

通常単価(税別): 20,001円～22,000円

税込単価: 22,001円～24,200円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：2 日目～

防水センサヘッドで水のかかる現場でも安心。【特長】・バリエーション豊富なセンサ...

種類
レーザーセンサ
アンプ種類
分離型（アンプ単体）
光源
緑色LED
使用周囲温度範囲 (℃)
-25～+55
使用周囲湿度範囲 (%)
35～85
保護構造 (IEC規格)
IP50
ケース材質
ポリカーボネート（PC）
出力
NPN
タイマ機能
あり
付属品
取付金具
ケーブル
2m（Φ3.8mm）
接続方式
コード式
アンプ最大サイズ (mm)
W33.8×H10.5×L81.4

ご注意

商品画像には対象商品以外の製品が含まれております。ご注意ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

D2SA単独型

D2SA連結型

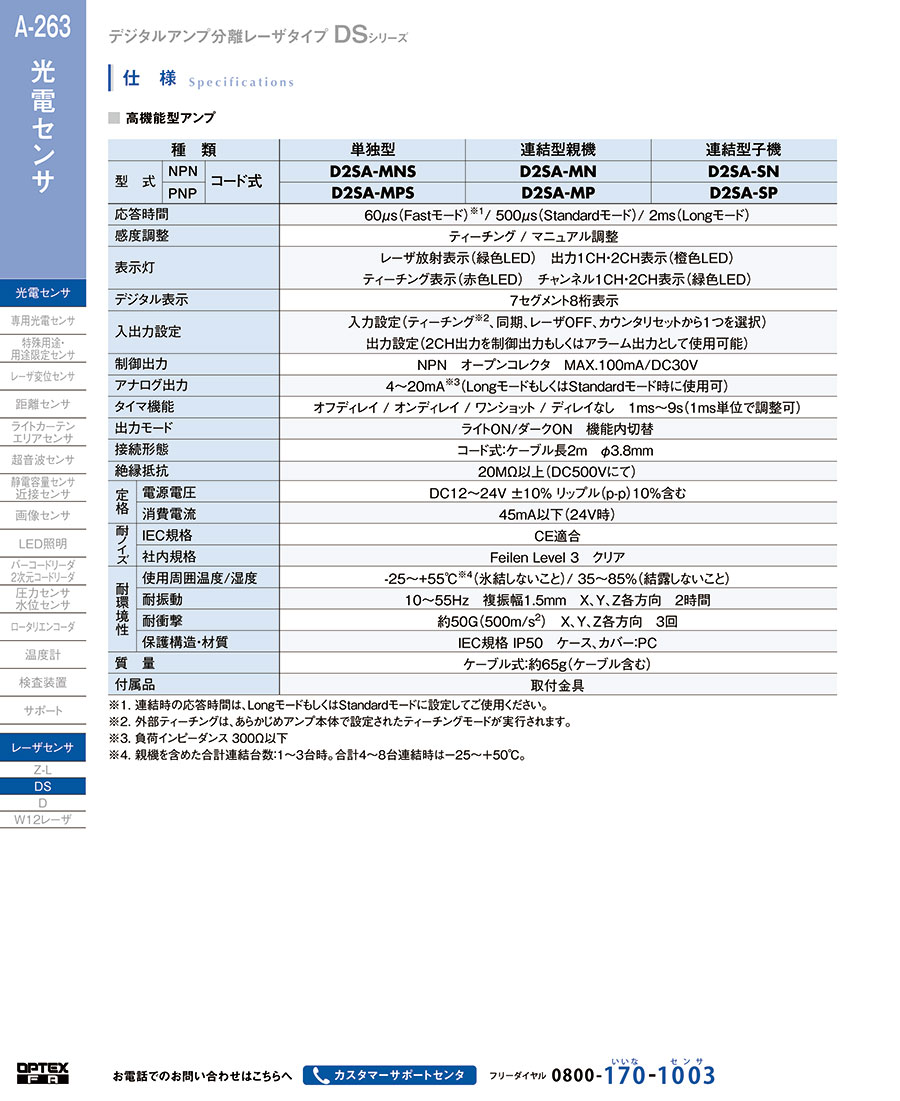

製品仕様

種類			単独型	連結型親機	連結型子機
型番	NPN	コード式	D2SA-MNS	D2SA-MN	D2SA-SN
応答時間			60μs（Fastモード）^※1/500μs（Standardモード）/2ms（Longモード）
感度調整			ティーチング/マニュアル調整
表示灯			レーザ放射表示（緑色LED）出力1CH・2CH表示（橙色LED）ティーチング表示（赤色LED）チャンネル1CH・2CH表示（緑色LED）
デジタル表示			7セグメント8桁表示
入出力設定			入力設定（ティーチング^※2、同期、レーザOFF、カウンタリセットから1つを選択）出力設定（2CH出力を制御出力もしくはアラーム出力として使用可能）
制御出力			NPN オープンコレクタ MAX.100mA/DC30V
アナログ出力			4～20mA^※3 （LongモードもしくはStandardモード時に使用可）
タイマ機能			オフディレイ/オンディレイ/ワンショット/ディレイなし 1ms～9s（1ms単位で調整可）
出力モード			ライトON/ダークON 機能内切替
接続形態			コード式：ケーブル長2m φ3.8mm
絶縁抵抗			20MΩ以上（DC500Vにて）
定格	電源電圧		DC12～24V ±10% リップル（p-p）10%含む
定格	消費電流		45mA以下（24V時）
耐ノイズ	IEC規格		CE適合
耐ノイズ	社内規格		Feilen Level 3 クリア
耐環境性	使用周囲温度/湿度		-25～+55℃※4（氷結しないこと）/35～85%（結露しないこと）
	耐振動		10～55Hz 複振幅1.5mm X、Y、Z各方向 2時間
	耐衝撃		約50G（500m/s²） X、Y、Z各方向 3回
	保護構造・材質		IEC規格 IP50 ケース、カバー：PC
質量			ケーブル式：約65g（ケーブル含む）
付属品			取付金具

※1.連結時の応答時間は、LongモードもしくはStandardモードに設定してご使用ください。
※2.外部ティーチングは、あらかじめアンプ本体で設定されたティーチングモードが実行されます。
※3.負荷インピーダンス 300Ω以下
※4.親機を含めた合計連結台数：1～3台時。合計4～8台連結時は-25～+50℃。

技術情報・設計アイデア

入出力回路図

D2SA-M□S、D2SA-M□、D2SA-S□
NPN出力タイプ

型番リスト

表示件数

型番

アンプ機能	仕様	出力モード	表示灯	RoHS?	最小発注数量

カウンタ / パワーチューニング機能	連結型親機（2ch制御出力） / 高機能型アンプ	アナログ出力 / ライトON/ダークON 機能内切換	（橙）出力1CH・2CH表示 / （緑）チャンネル1CH・2CH表示 / （緑）レーザ放射表示 / （赤）ティーチング表示	10	1個
-	単独型（1ch制御出力） / 標準型アンプ	ライトON/ダークON 機能内切換	（橙）出力表示 / （緑）チャンネル表示 / （緑）レーザ放射表示 / （赤）ティーチング表示	-	1個
カウンタ / パワーチューニング機能	単独型（2ch制御出力） / 高機能型アンプ	アナログ出力 / ライトON/ダークON 機能内切換	（橙）出力1CH・2CH表示 / （緑）チャンネル1CH・2CH表示 / （緑）レーザ放射表示 / （赤）ティーチング表示	10	1個
カウンタ / パワーチューニング機能	連結型子機（2ch制御出力） / 高機能型アンプ	アナログ出力 / ライトON/ダークON 機能内切換	（橙）出力1CH・2CH表示 / （緑）チャンネル1CH・2CH表示 / （緑）レーザ放射表示 / （赤）ティーチング表示	10	1個

通常単価(税別) (税込単価)	通常出荷日

20,163円 ( 22,179円 )	3日目
20,001円 ( 22,001円 )	3日目
20,163円 ( 22,179円 )	在庫品1日目当日出荷可能
22,000円 ( 24,200円 )	3日目

詳細情報

基本情報

基本情報

防水センサヘッドで水のかかる現場でも安心。
【特長】
・バリエーション豊富なセンサヘッド
・可視赤色レーザ
・同軸反射設計
【用途】
・複雑な形状のワーク到着確認
・金属部品タップ有無検出
・小部品の吸着確認

ご注意

商品画像には対象商品以外の製品が含まれております。ご注意ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
