高精度C-MOSレーザセンサBGS-HLシリーズ
- 通常単価(税別)
- 29,337円
- 税込単価
- 32,271円
【特長】・超高精度 段差判別センサになります。【検出タイプ】反射
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
本体

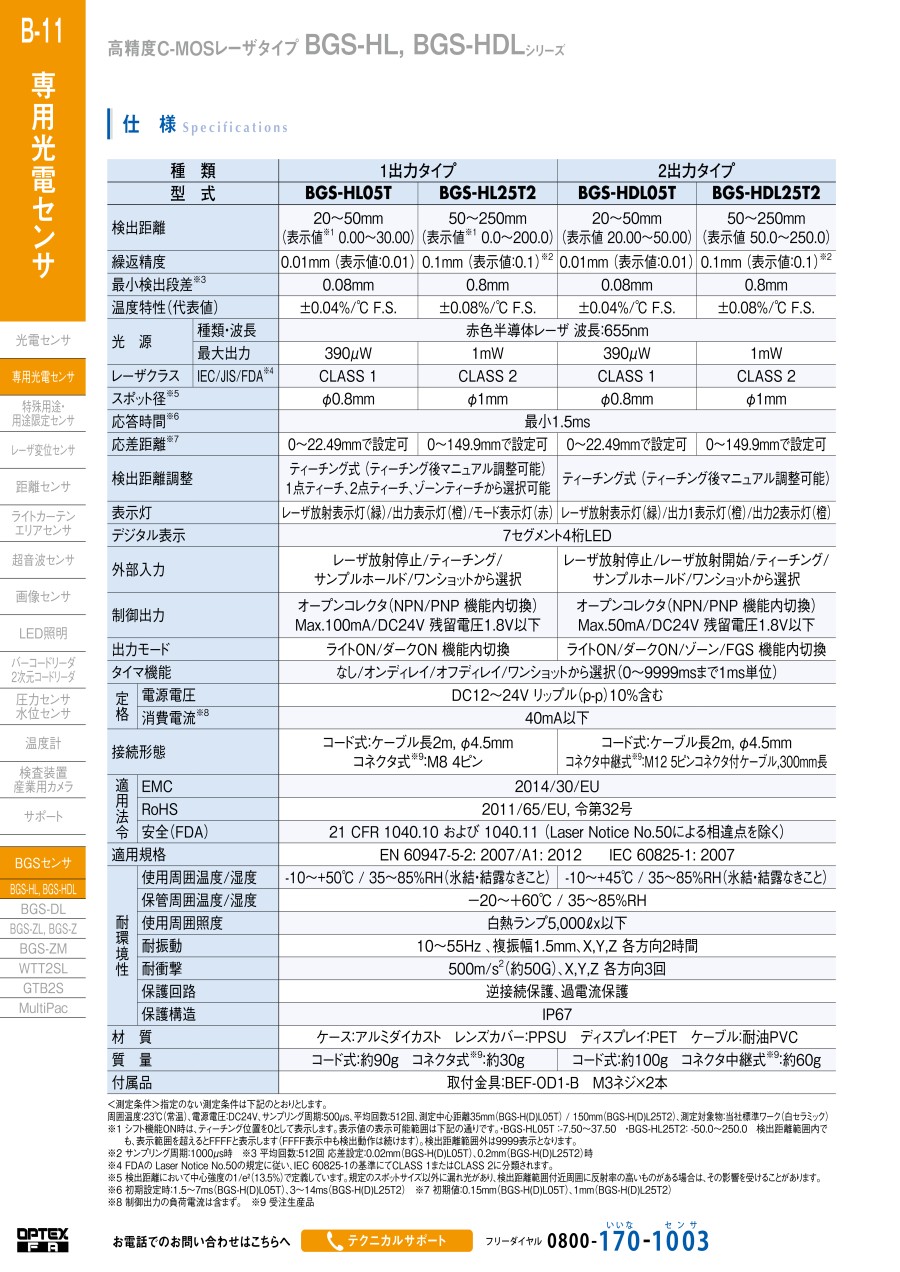

製品仕様
クラス最高峰の微小段差判別と安定検出を、コンパクト&ローコストで実現。ハイエンド変位センサと同じ高信頼性エンジン"Tri-Core"を、C-MOSレーザセンサに搭載することで、優れた高精度判別＆安定検出能力を実現したFASTUS BGS-HLシリーズ。
特長
黒色・光沢ワークに強い
材質間誤差を大幅に低減
白セラミック基準、設定距離250mmにおいて。
傾き・角度に強い
製品仕様
| 種類 | 1出カタイプ | ||
|---|---|---|---|
| 型番 | BGS-HL05T | BGS-HL25T2 | |
| 検出距離 | 20～50mm （表示値※10.00～30.00） | 50～250mm （表示値※10.0～200.0） | |
| 繰返精度 | 0.01mm（表示値：0.01） | 0.1mm（表示値：0.1）※2 | |
| 最小検出段差※3 | 0.08mm | 0.8mm | |
| 温度特性（代表値） | ±0.04%/℃ F.S. | ±0.08%/℃ F.S. | |
| 光源 | 種類・波長 | 赤色半導体レーザ 波長：655nm | |
| 最大出力 | 390μW | 1mW | |
| レーザクラス | IEC／JIS／FDA※4 | CLASS1 | CLASS2 |
| スポット径※5 | φ0.8mm | φ1mm | |
| 応答時間※6 | 最小1.5ms | ||
| 応差距離※7 | 0～22.49mmで設定可 | 0～149.9mmで設定可 | |
| 検出距離調整 | ティーチング式（ティーチング後マニュアル調整可能） 1点ティーチ、2点ティーチ、ゾーンティーチから選択可能 | ||
| 表示灯 | レーザ放射表示灯（緑）／出力表示灯（橙） ／モード表示灯（赤） | ||
| デジタル表示 | 7セグメント4桁LED | ||
| 外部入力 | レーザ放射停止／ティーチング／サンプルホールド／ワンショットから選択 | ||
| 制御出力 | オープンコレクタ（NPN／PNP機能内切換）Max.100mA／DC24V 残留電圧1.8V以下 | ||
| 出力モード | ライトON／ダークON 機能内切換 | ||
| タイマ機能 | なし／オンディレイ／オフディレイ／ワンショットから選択（0～9,999msまで1ms単位） | ||
| 定格 | 電源電圧 | DC12～24Vリップル（p-p）10%含む | |
| 消費電流※8 | 40mA以下 | ||
| 接続形態 | コード式：ケーブル長2m、φ4.5mm | ||
| 適用法令 | EMC | 2014/30/EU | |
| RoHS | 2011/65/EU、令第32号 | ||
| 安全（FDA） | 21 CFR 1040.10 および 1040.11（Laser Notice No.50による相違点を除く） | ||
| 適用規格 | EN 60947-5-2： 2007／A1： 2012 IEC 60825-1： 2007 | ||
| 耐環境性 | 使用周囲温度／湿度 | -10～+50℃／35～85%RH（氷結・結露なきこと） | |
| 保管周囲温度／湿度 | -20～+60℃／35～85%RH | ||
| 使用周囲照度 | 白熱ランプ5,000lx以下 | ||
| 耐振動 | 10～55Hz、複振幅1.5mm、 X、Y、Z各方向2時間 | ||
| 耐衝撃 | 500m/s2（約50G）、 X、Y、Z各方向3回 | ||
| 保護回路 | 逆接続保護、過電流保護 | ||
| 保護構造 | IP67 | ||
| 材質 | ケース：アルミダイカスト レンズカバー：PPSU ディスプレイ：PET ケーブル：耐油PVC | ||
| 質量 | 約90g | ||
| 付属品 | 取付金具：BEF-OD1-B M3ネジ×2本 | ||
＜測定条件＞指定のない測定条件は下記のとおりとします。
周囲温度：23℃（常温）、電源電圧：DC24V、サンプリング周期500μs、平均回数：512回、測定中心距離35mm（BGS-HL05T）／150mm（BGS-HL25T2）、測定対象物：オプテックス・エフエー社標準ワーク（白セラミック）
※1 シフト機能ON時は、ティーチング位置を0として表示します。表示値の表示可能範囲は下記の通りです。・BGS-HL05T：-7.50～37.50 ・BGS-HL25T2：-50.0～250.0 検出距離範囲内でも、表示範囲を超えるとFFFFと表示します（FFFF表示中も検出動作は続けます）。検出距離範囲外は9999表示となります。
※2 サンプリング周期：1,000μs時
※3 平均回数：512回 応差設定：0.02mm（BGS-HL05T）、0.2mm（BGS-HL25T2）時
※4 FDAのLaserNotice No.50の規定に従い、IEC 60825-1の基準にてCLASS1またはCLASS2に分類されます。
※5 検出距離において中心強度の1/e2（13.5%）で定義しています。規定のスポットサイズ以外に漏れ光があり、検出距離範囲付近周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※6 初期設定時：1.5～7ms（BGS-HL05T）、3～14ms（BGS-HL25T2）
※7 初期値：0.15mm（BGS-HL05T）、1mm（BGS-HL25T2）
※8 制御出力の負荷電流は含まず。
使用例
ウェハの重なり検出
黒ゴム部品の表裏判別
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,337円 ( 32,271円 ) | 3日目 |
29,337円 ( 32,271円 ) | 在庫品1日目当日出荷可能 |
