三ツ星ベルト

ハイパーフレックスカップリング MT形

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

通常単価(税別): 2,248円～291,043円特別価格

税込単価: 2,473円～320,147円特別価格

小型で伝達トルクが大きい圧縮応力型のMT形と、弾性ゴムのせん断応力を利用するM...

種類詳細
オルダムタイプ
許容ミスアラインメント
なし

ご注意

本品は軸穴加工はなく下穴での納入となり、お客様で加工をしていただく商品になります。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

規格表

カップリングセット品標準サイズ表

型番サイズ	弾性体材質常用最大トルク N・m（kgf・m）		最高回転数（rpm）	外径 mm	全長 mm	軸　穴　径　mm
型番サイズ	ゴム（G）	ウレタン（U）	最高回転数（rpm）	外径 mm	全長 mm	最大	最小	下穴径
MT( )-60	9.81(1.0)	14.7(1.5)	6,000	60	72	24	-	-
MT( )-70	15.7(1.6)	24.5(2.5)	6,000	70	75	28	-	-
MT( )-85	34.3(3.5)	49.0(5.0)	5,500	85	101	32	-	-
MT( )-100	53.9(5.5)	78.5(8.0)	5,500	100	115	36	-	-
MT( )-125	118(12.0)	196(20.0)	4,400	125	147	48	12	10
MT( )-140	157(16.0)	245(25.0)	4,200	140	160	56	14	12
MT( )-170	314(32.0)	441(45.0)	3,800	170	176	62	22	20
MT( )-185	441(45.0)	588(60.0)	3,800	185	193	66	22	20
MT( )-200	637(65.0)	883(90.0)	3,600	200	217	72	22	20
MT( )-225	980(100.0)	1,370(140.0)	3,600	225	238	80	27	25

※上記表カップリング本体（弾性体を含む組合せ品）の型式はMT(G,U)-(サイズ）になります。
※メンテナンス品（中央の弾性体）のみの注文型式はMT-(サイズ)(G,U)になります。

使用例

主な用途

各種ポンプ／ファン／ブロワー／圧縮機／コンプレッサー
減速機／変速機／攪拌機／発電機
工作機械／化学機械／木工機械／繊維機械／製紙機械
コンベヤ装置／射出成型機／建設機械／洗車機／船舶用機械

※その他一般的な産業機械に幅広く使われています。

型番リスト

表示件数

型番

種類

その他種類

許容トルク

(N・m)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

最高回転数（範囲）

(r/min)

緩衝部材質

最高回転数

(r/min)

適合カップリング

RoHS?

最小発注数量

メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-60	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-60	-	1個
メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-70	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-70	-	1個
メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-85	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-85	-	1個
メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-100	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-100	-	1個
メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-125	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-125	-	1個
メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-140	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-140	-	1個
メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-170	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-170	-	1個
メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-185	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-185	-	1個
メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-200	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-200	-	1個
メンテナンス品	その他	-	-	-	-	-	[カーボン入り樹脂] ゴム	-	MTG-225	10	1個
メンテナンス品	その他	-	-	-	-	-	ウレタン	-	MTU-225	-	1個
本体	-	9.81	5.01～10.00	60	72	4,001～7,000	[カーボン入り樹脂] ゴム	6000	-	-	1個
本体	-	15.7	10.01～20.00	70	75	4,001～7,000	[カーボン入り樹脂] ゴム	6000	-	-	1個
本体	-	34.3	20.01～50.00	85	101	4,001～7,000	[カーボン入り樹脂] ゴム	5500	-	10	1個
本体	-	53.9	50.01～100.00	100	115	4,001～7,000	[カーボン入り樹脂] ゴム	5500	-	10	1個
本体	-	118	100.01～500.00	125	147	4,001～7,000	[カーボン入り樹脂] ゴム	4400	-	10	1個
本体	-	157	100.01～500.00	140	160	4,001～7,000	[カーボン入り樹脂] ゴム	4200	-	10	1個
本体	-	314	100.01～500.00	170	176	2,001～4,000	[カーボン入り樹脂] ゴム	3800	-	10	1個
本体	-	441	100.01～500.00	185	193	2,001～4,000	[カーボン入り樹脂] ゴム	3800	-	10	1個
本体	-	637	500.01～	200	217	2,001～4,000	[カーボン入り樹脂] ゴム	3600	-	10	1個
本体	-	980	500.01～	225	238	2,001～4,000	[カーボン入り樹脂] ゴム	3600	-	10	1個
本体	-	14.7	10.01～20.00	60	72	4,001～7,000	ウレタン	6000	-	-	1個
本体	-	24.5	20.01～50.00	70	75	4,001～7,000	ウレタン	6000	-	-	1個
本体	-	49	20.01～50.00	85	101	4,001～7,000	ウレタン	5500	-	-	1個
本体	-	78.5	50.01～100.00	100	115	4,001～7,000	ウレタン	5500	-	-	1個
本体	-	196	100.01～500.00	125	147	4,001～7,000	ウレタン	4400	-	-	1個
本体	-	245	100.01～500.00	140	160	4,001～7,000	ウレタン	4200	-	-	1個
本体	-	441	100.01～500.00	170	176	2,001～4,000	ウレタン	3800	-	-	1個
本体	-	588	500.01～	185	193	2,001～4,000	ウレタン	3800	-	-	1個
本体	-	883	500.01～	200	217	2,001～4,000	ウレタン	3600	-	-	1個
本体	-	1370	500.01～	225	238	2,001～4,000	ウレタン	3600	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,248円 ( 2,473円 )	6日目
2,414円 ( 2,655円 )	6日目
2,731円 ( 3,004円 )	在庫品1日目当日出荷可能
3,513円 ( 3,864円 )	5日目
3,050円 ( 3,355円 )	6日目
4,108円 ( 4,519円 )	6日目
4,534円 ( 4,987円 )	6日目
5,889円 ( 6,478円 )	6日目
9,546円 ( 10,501円 )	6日目
12,920円 ( 14,212円 )	6日目
9,694円 ( 10,663円 )	6日目
20,720円19,062円 ( 20,968円 )	6日目
16,449円 ( 18,094円 )	6日目
31,542円28,387円 ( 31,226円 )	6日目
20,580円 ( 22,638円 )	6日目
31,403円 ( 34,543円 )	6日目
23,429円 ( 25,772円 )	6日目
38,683円 ( 42,551円 )	6日目
43,569円39,212円 ( 43,133円 )	6日目
95,226円85,703円 ( 94,273円 )	6日目
11,782円 ( 12,960円 )	6日目
13,017円 ( 14,319円 )	5日目
17,168円 ( 18,885円 )	6日目
24,252円 ( 26,677円 )	6日目
30,920円 ( 34,012円 )	6日目
55,747円 ( 61,322円 )	6日目
62,629円56,366円 ( 62,003円 )	6日目
117,295円105,565円 ( 116,122円 )	6日目
129,193円116,273円 ( 127,900円 )	6日目
241,694円217,524円 ( 239,276円 )	6日目
11,609円 ( 12,770円 )	6日目
15,811円14,229円 ( 15,652円 )	6日目
19,670円 ( 21,637円 )	6日目
28,552円 ( 31,407円 )	6日目
35,778円 ( 39,356円 )	6日目
82,198円 ( 90,418円 )	6日目
79,063円71,156円 ( 78,272円 )	6日目
147,236円132,512円 ( 145,763円 )	6日目
167,928円151,135円 ( 166,249円 )	6日目
291,043円261,938円 ( 288,132円 )	6日目

詳細情報

基本情報

基本情報

小型で伝達トルクが大きい圧縮応力型のMT形と、弾性ゴムのせん断応力を利用するMH形があります。
【特長】
・MT形：
小型で伝達トルクが大きく、あらゆる用途に使用可能です。
取り付けが簡単で、メンテナンスフリーです。
耐油、耐摩耗性にすぐれたポリウレタンの弾性体も標準品として用意しております。

ご注意

本品は軸穴加工はなく下穴での納入となり、お客様で加工をしていただく商品になります。

カタログ

商品TOP

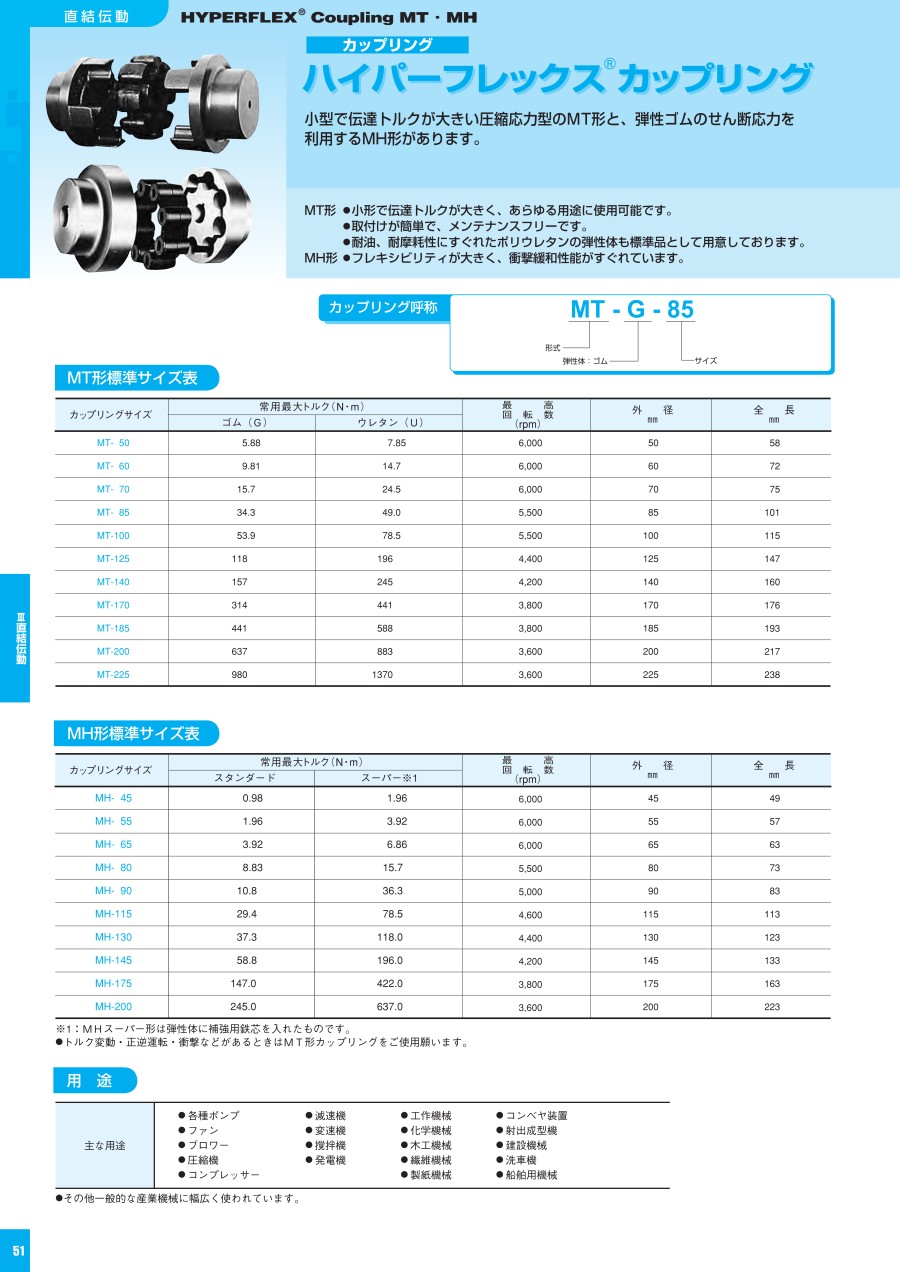

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
