LAMP ラプコンステー EZS-ELAN型

製品仕様

イメージ1

イメージ2

本体がコンパクトでデッドスペースが少なく、キャビネット内部を有効に活用

付属品

• 取付座金（2ヶ）
• 十字穴付皿タッピンねじ3.5×38（6本）本体取付用
• 十字穴付バインドタッピンねじ3.5×15（4本）座金取付用

使用例

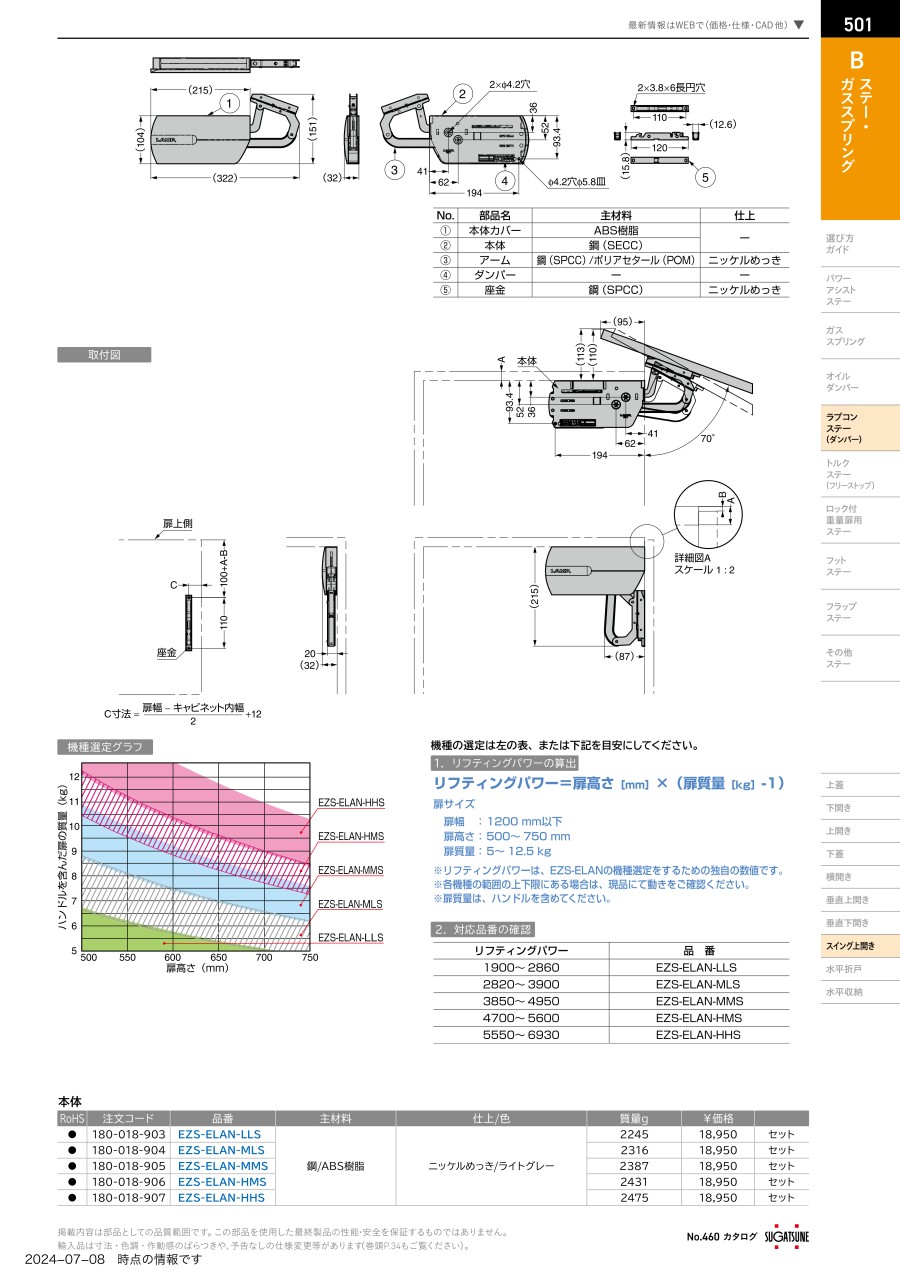

取付図

取付例

連動バーや丁番を別途取り付ける必要がなく、中が広々使える

商品特長詳細

選定サポート情報

選定サポート情報

LAMP ラプコンステー EZS-ELAN型 機種選定グラフ

機種の選定は左の表または下の計算式を目安にする

リフティングパワー=扉高さ［mm］×（扉質量［kg］-1）

扉サイズ

• 扉幅：1,200mm以下
• 扉高さ：500∼750mm
• 扉質量：5∼12.5kg

• ※ リフティングパワーは、EZS-ELANの機種選定をするための独自の数値です。
• ※ 各機種の範囲の上下限にある場合は、現品にて動きをご確認ください。
• ※ 扉質量は、ハンドルを含んだ扉の重さです。

リフティングパワー	品番
1,900～2,860	EZS-ELAN-LLS
2,820～3,900	EZS-ELAN-MLS
3,850～4,950	EZS-ELAN-MMS
4,700～5,600	EZS-ELAN-HMS
5,550～6,930	EZS-ELAN-HHS

注意・禁止事項

• ※ 本製品は必ず左右セットでご使用ください。
• ※ 開閉は手動で行います。
• ※ 取付前のステー単品のアームは、絶対に手で押し下げないでください。アームが跳ね上がってケガをしたり、部品が破損する恐れがあります。
• ※ 誤った寸法で取り付けると、扉が閉じないなど正しく機能しないだけでなく、本製品が破損する原因となります。
• ※ 扉を開ききった状態からさらに開くのはおやめください。
• ※ 急いで扉を動かすなど、無理な開閉はおやめください。
• ※ 使用温度範囲（0℃～+40℃）内でご使用ください。
• ※ 使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。
• ※ 本製品の分解、改造は決して行わないでください。
• ※ 筺体（キャビネット）および扉の設計の際、本製品の取付位置は指定寸法、水平・垂直度を必ず守ってください。
• ※ リフティングパワーが指定範囲の上限・下限に近い場合は、現品で動きをご確認ください。
• ※ ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。
